卧式多级离心泵是单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成。可以输送从自来水到工业液体的各种不同介质，卧式多级离心泵的过流部件采用不锈钢板冲压工艺，适应于不同温度、流量和压力范围，卧式多级离心泵适用于无腐蚀性或轻腐蚀性液体，可输送液体最高温度可达120℃。卧式多级离心泵主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。
一、概述
D、DF、DY、DM系列泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪声低、寿命长、安装维修方便等优点。可供输送不含颗粒（磨料）、不含悬浮物的清水或物理化学性质类似清水的其他液体之用。也可以通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的材质。
二、用途及使用条件
1、D型：D泵供输送不含固体颗粒、温度低于80℃的清水或物理化
学性质类似清水的液体。适合于矿山、工厂和城市给排水工程之用。
2、DF型：DF型泵供输送不含固体颗粒、温度为-20℃~105℃的腐蚀
性液体。用户可根据输送介质的名称、浓度、比重、使用温度及泵进
出口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容
量等。
3、DY型：DF型泵用于输送不含固体颗粒、温度为-20℃~105℃、粘
度小于120mm的油类和石油产品。
4、DM型用于输送颗粒含量≤1.5%,粒度≤0.5mm，温度为-20℃
-80℃的中性矿井水及其类似的污水。
以上各型泵进出口允许压力均≤0.6MPa。
三、型号意义
四、安装注意事项
1、安装时管路重量不应承受在泵上，否则易损坏水泵；
2、装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查
防止其松动，以免水泵起动时发生剧烈振动而影响泵的性能；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物
(如石块、铁砂等)以免水泵运行时损坏过流部件：
4、了维护方便和使用安全，在泵的进出口管路上安装一只调节
阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，
还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力而生产
的事故，从而确保水泵在最佳工况下运行，延长水泵的使用寿命；
5、用于有吸程场合，应装有底阀，并且进口管路不应有过多弯
道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
6、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面
安装过滤器；
7、安装管路前转动水泵的转子部件，应无磨擦或卡死现象，否
则应将泵拆开检查原因。

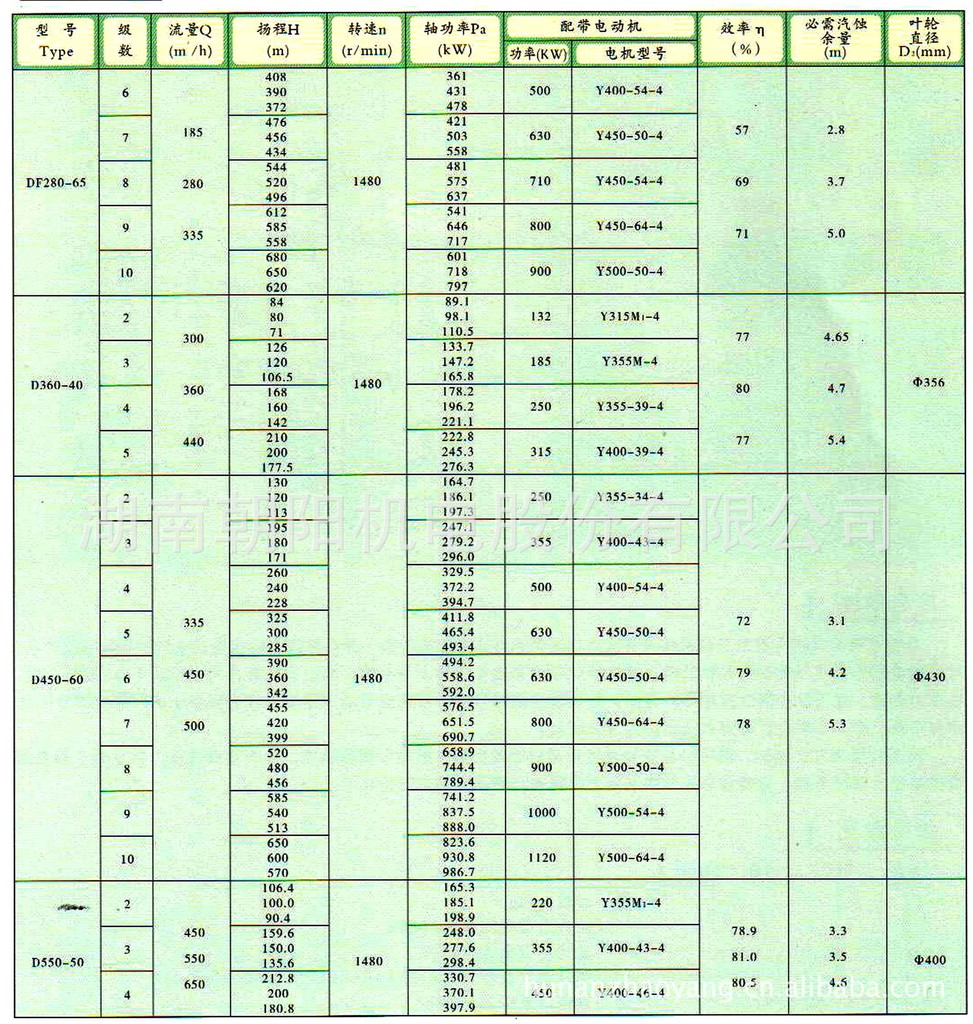

五、离心泵性能参数
六、安装顺序
(1)机组运到现场，附带底座者已装好电动机，找平底座时可不必
卸下水泵和电机。
(2)将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高
20~40毫米，准备找平后填充水泥浆之用。
(3)用水平仪检查底座的水平度，找平后扳紧地脚螺母用水泥浆填
充底座，待水泥干涸后应再次检查水平度。
(4)当机组功率较大时，为了方便运输可能会将泵、电机及底座分
开包装，这时即需要用户自行安装，校正水泵机组，其方法如洗：
a.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除
净，并把水泵和电机放到底座上。
b.调整泵轴水平，找平后适当上紧螺母，以防走动.
c.吊起电机，使泵联轴器和电机联轴器配合，放下电机到底做上
相应位置；
d.调整两联轴器间隙为5mm左右，并校正电机轴与泵轴的轴心线是
否重合，其方法是将平尺放在联轴器上，两联轴器外圆与平尺相平，
若不重合，应调整电机或泵的相对位置，或垫以薄片来调整；
e.为了检查安装的精度，要在联轴器圆周上几个不同位置上用塞
尺测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数
不得越过0.3毫米．两端中心线上下或左右的差数不得越过0.1毫米。
(5)当机组不带底座时，则需在基础上直接安装，其方法与4相
似，但应更加注意校正。
