一、产品概述

      JYDZ系列单级单吸直联泵是本公司采用ISO2858标准及国内优秀水力模型优化而成。泵效率高、性能稳定、振动小、噪声低、外形美观、安装维修方便。

 二、卧式管道泵主要特点

　　 1、运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

　　 2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

　　 3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

　　 4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

　　 5、维修方便：更换密封、轴承、简易方便。

　　 6、占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

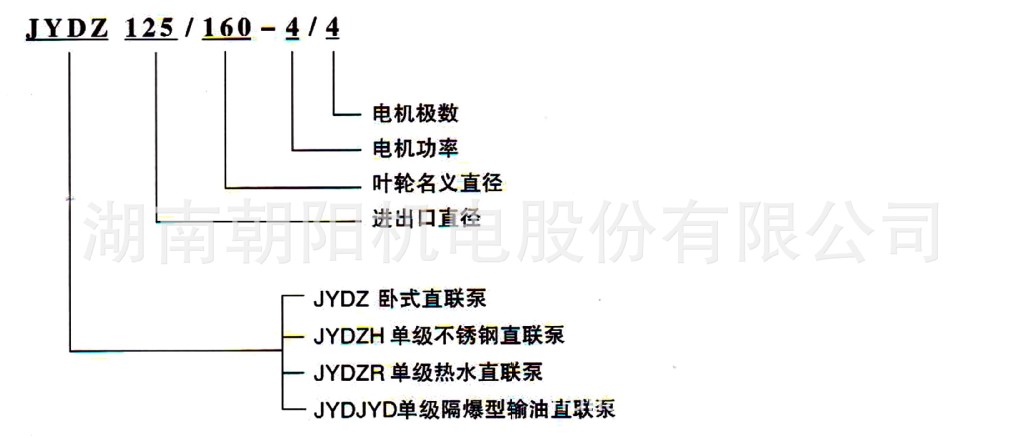

 三、型号意义

    四、卧式管道泵主要用途

　　  1、卧式清水离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

　　  2、卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温t≤120℃。

　  　3、卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

　　  4、ISWB型卧式管道油泵，供输送汽油、煤油、柴油等油类产

品或易燃、易爆液体，被输送介质温度为-20～ +120℃。

 五、工作条件

　　 1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

    2、环境温度<40℃，相对湿度<95%。

　　 3、所输送介质中固体颗粒体积含量不超过单位体积的0．1%，粒度<0．2mm。

　　 注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采

用耐磨式机械密封。
