一、产品概述

    QZ系列轴流潜水泵是我公司设计、生产的大流量、中低扬程潜水泵，它具有以下技术特点：

   （1）机泵合一：电机水泵合为一体，能长期潜入水中工作。

   （2）安装方便：安装方式简便快捷，形式多样。电泵运行振动

小，噪声低。

   （3）多种保护：电机具有过热、过载、欠压、缺相、漏水、结露等故障实行自动保护功能。

   （4）土建结构：电泵在、安装可减少安装面积，土建成本低。

 二、潜水轴流电泵主要特点

     1、潜水电机为全淹没式电机，防护等级为IPX8，绝缘等级为F级，温升按B级考核。

     2、密封：潜水轴流泵的密封包括静密封和动密封。静密封为O型橡胶圈，动密封为机械密封。潜水轴流泵有两道机械密封，分别为水室机封和油室机封。

第一道机封与水直接接触的材料一般为碳化钨对碳化钨。

第二道机封为油室密封，材料一般为碳化钨对碳化硅或石墨对碳硅。

     3、防漏保护：油室、电机腔或接线盒内设有油水探头和浮子开关，当有渗水漏水时，具有报警或停机、保留故障信号等功能。

     4、过热保护：潜水电机绕组中设有热敏元件，当温度超过规定值时，发出信号或停机。

     5、潜水轴流泵电缆选用耐污水的重型橡套软电缆，其机械强度和耐污性优越，电缆是按环境温度40oC、长期连续工作的条件选定，其载流能力有足够的欲度，寿命更长。电缆压盖压紧电缆密封圈，使电缆与接线腔之间实现可靠的密封。对电缆进行固定，防止拉脱，电缆严格接地，安全可靠。

     6、承载安全的轴承配置，确保潜水轴流泵平稳运行，寿命持久；高新技术轴承，质量可靠，应用推力轴承承载，确保整泵可靠。

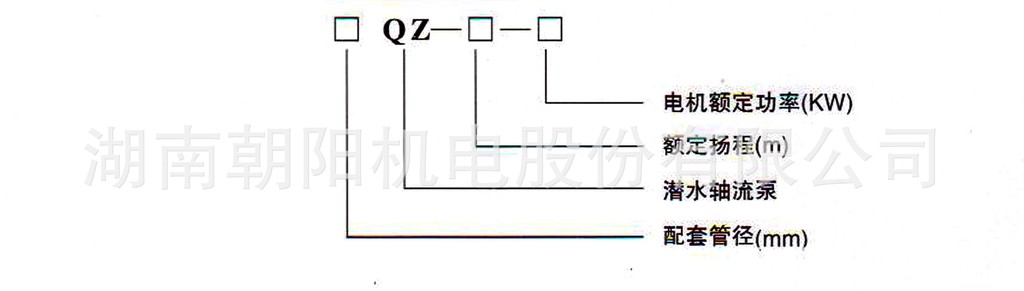

 三、型号意义

 四、主要用途

      1、雨水排放

      2、自来水厂源提取

      3、农田、排灌、水利

      4、防洪抢险排水

      5、大型水上游艺项目供水

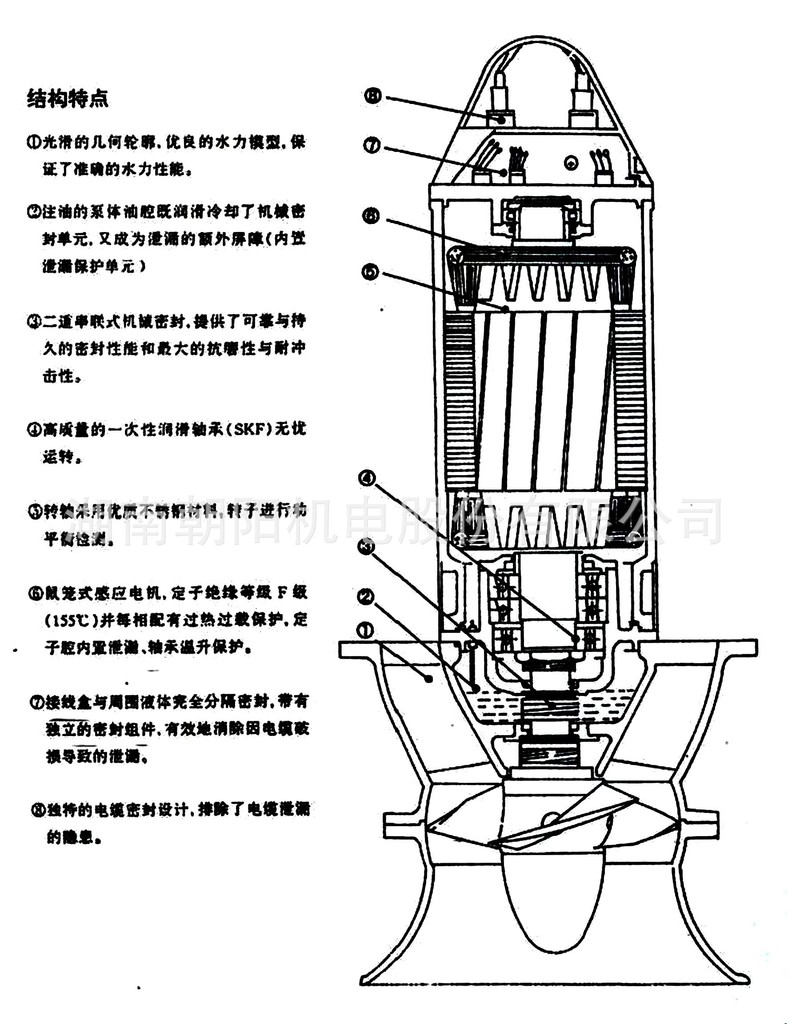

 五、轴流泵结构

 六、工作条件

     1、工作介质为清水或物理化学性质类似清水的液体，密度不大于1050kg/m3，介质的PH值为6-9，温度不超过60℃

     2、电源为三相50HZ380V交流电，电压波动范围不大于正负5%（大功率电机电压为6KV或10KV）

     3、电泵应在规定扬程、流量适用的范围内使用

     4、电泵运行应潜入水中

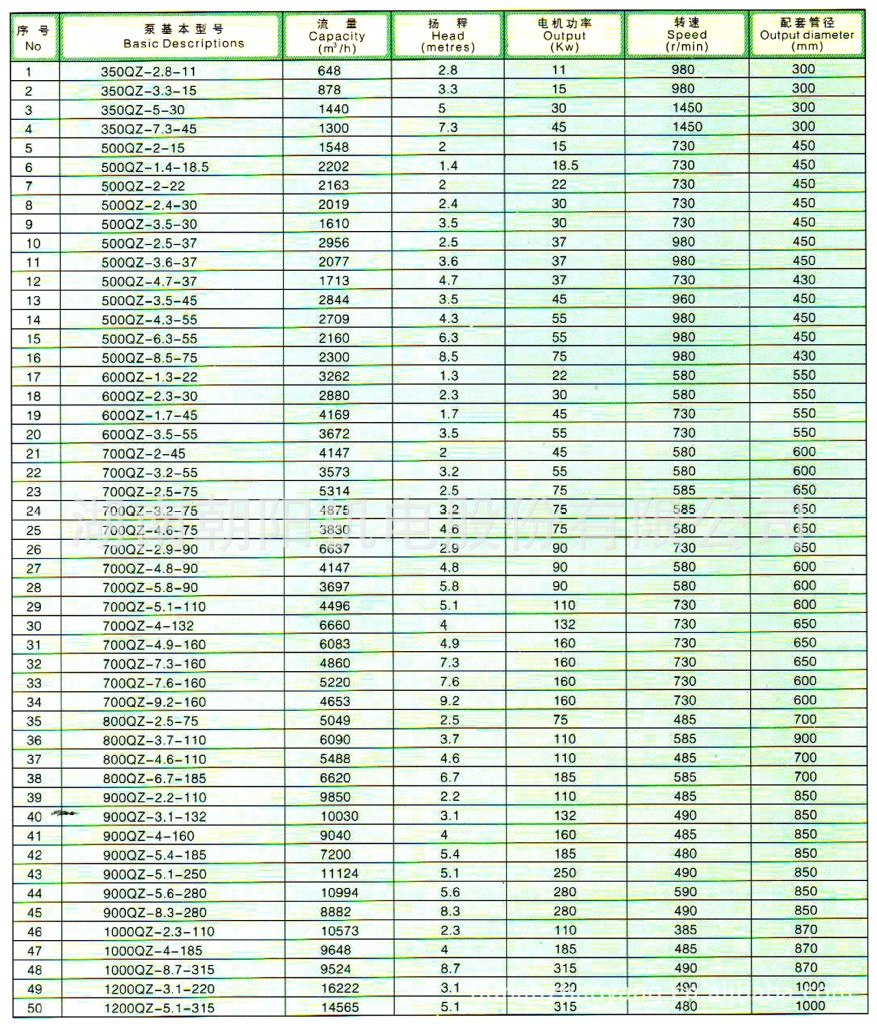

 七、泵性能参数

、
