DB-400碳纤维胶
1. 产品简介
DB-400碳纤维胶系甲乙双组分改性环氧类胶粘剂，是粘贴碳纤维片材的专用胶，广泛应用于结构加固。
2. 产品特点
·底胶具有粘度低、渗透力强，能很好渗入混凝土表面孔隙，与混凝土结合力
·修补胶具有粘度适中，触变性好，不流淌，便于涂刮、强度高。
·浸渍胶具有良好的浸润性和渗透性，与碳纤维片材形成符合材料具有极强的力 学性能和优良的耐久性能。该胶还具有较好的触变性能和良好的悬挂度，使得垂直面施工时流淌性较小。
·固化后的胶层物理机械性能和强韧性能优异。
·抗老化、耐介质（酸、碱、水）性能好。
·能在室温固化、不含挥发性溶剂、无毒环保粘结强度高。
·配胶比例较宽，不同环境温度可适量调整使用方便、便于现场操作。
3. 适用范围
·用于加固构件表面底层涂抹。
·用于加固构件表面缺陷的修补、找平。

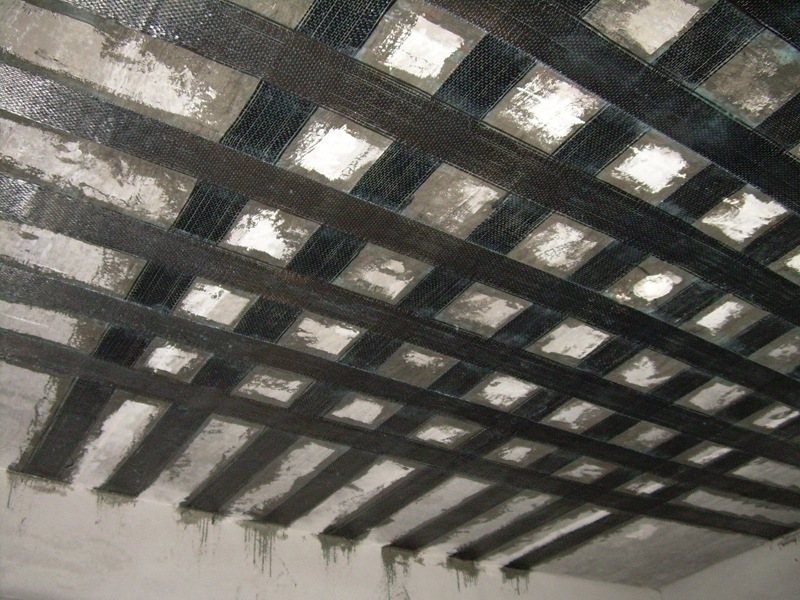

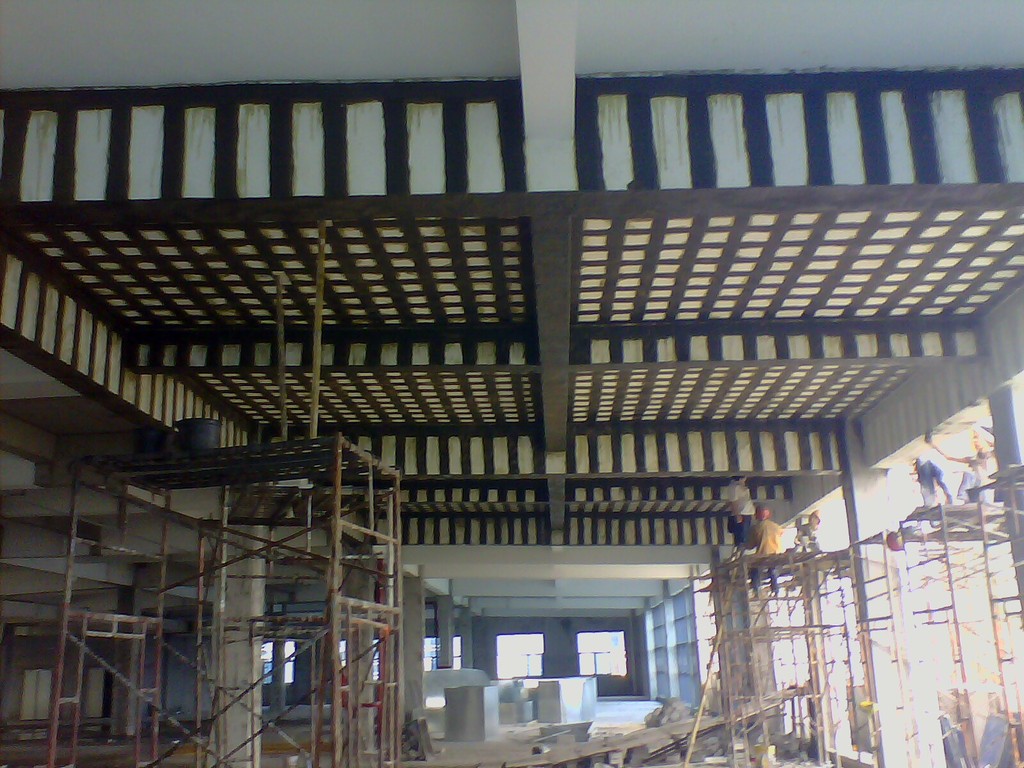

·用于加固构件表面碳纤维、玻璃纤维及其它纤维类片材的浸渍粘贴。
4. 技术指标
性能项目 | 性能要求 |
A级胶 |
胶体性能 | 抗拉强度（MPa） | ≥40 |
受拉弹性模量（MPa） | ≥2500 |
伸长率(%) | ≥1.5 |
抗弯强度（MPa） | ≥50 |
且不得呈脆性（破裂状）破坏 |
抗压强度 | ≥70 |
粘结能力 | 钢-钢拉伸抗剪强度标准值（MPa） | ≥14 |
钢-钢不均匀扯离强度(KN/m) | ≥20 |
与混凝土的正拉粘结强度（MPa） | ≥2.5，且为混凝土内聚破坏 |
不挥发物含量（固体含量）(%) | ≥99 |
5.使用方法
l 加固前，应进行被加固构件基层处理，基层应平整、粗糙、洁净、干燥，无任何尘埃、松散物、浮浆皮、油和油脂等（基层含水率≤4％）。
l 按2：1的比例提取甲、乙组份，搅拌并混合均匀。
l 用滚刷将混合好的度邦碳纤维胶粘剂涂到准备好的基层上，涂料量取决于基层的粗糙程度。

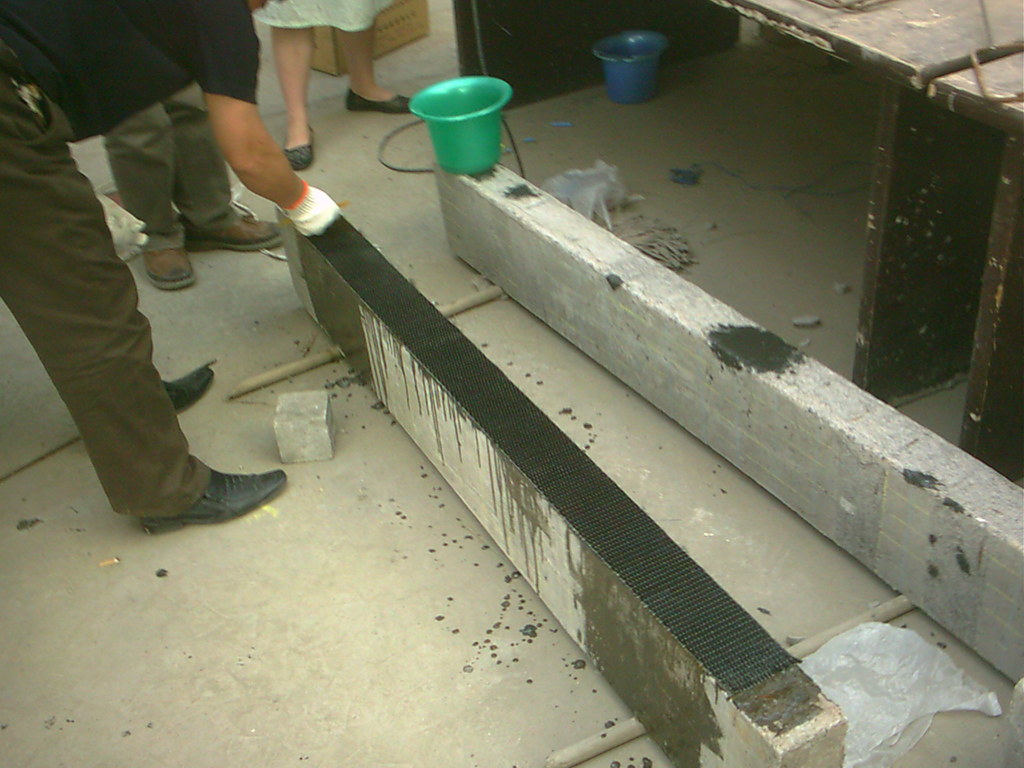

l 先按设计要求尺寸裁剪碳纤维织物，将它置于已涂抹胶粘剂的基层上。
l 用特制的滚筒沿纤维方向在已贴好碳纤维织物的面上多次滚压，使胶粘剂充分浸透碳纤维中，且使其平整。无气泡。
l 多层粘贴时，逐层重复上述步骤，但应在碳纤维织物表面指触干燥后立即进行下层的粘贴。如超过60分钟，则应等12小时后，再涂刷胶粘剂粘贴下一层。
l 最后一层碳纤维织物的表面应均匀涂刷一道胶粘剂。
6.包装规格
·本品采用大小塑料桶包装（大桶为A组分，小桶为B组分）
·15kg/组，分A组分：10kg B组分：5kg和30kg/组，A组分20kg、B组分10kg两种包装。常温条件：按重量比为：甲∶乙＝2∶1
7.运输、储存
·本品属无毒、非危险品，按一般化学建材运输
·运输途中不得曝晒、雨淋、倒置或损坏包装
·A、B两组分应分开存放，避免混杂
·本品应避光储存在阴凉（5-25°C）、干燥的库房内，储存期12个月
