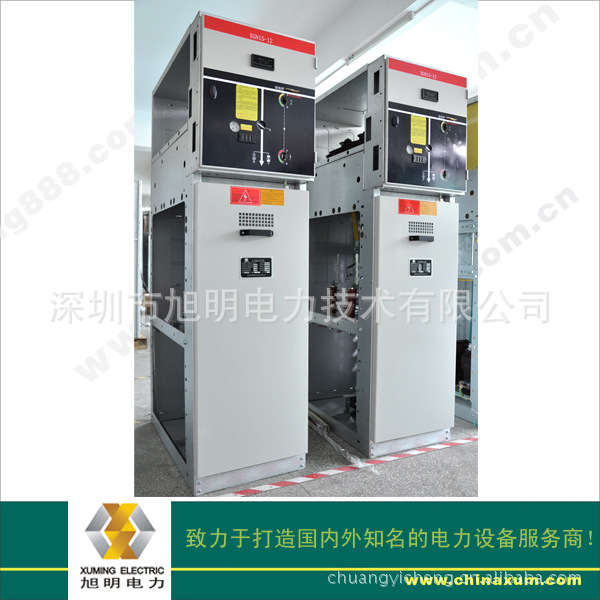

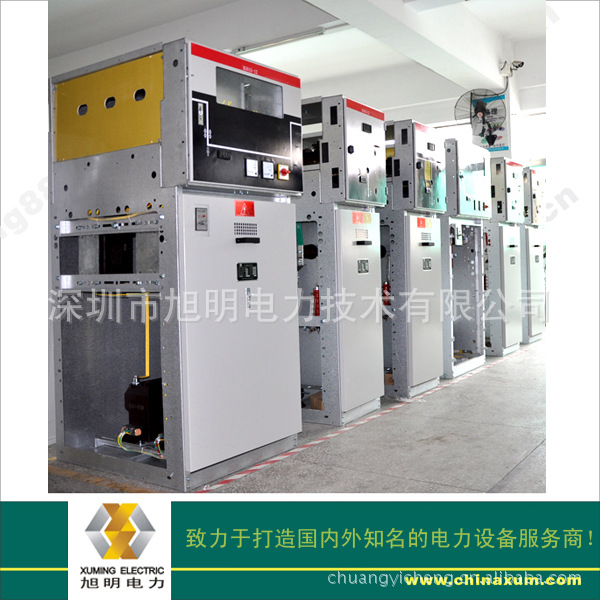

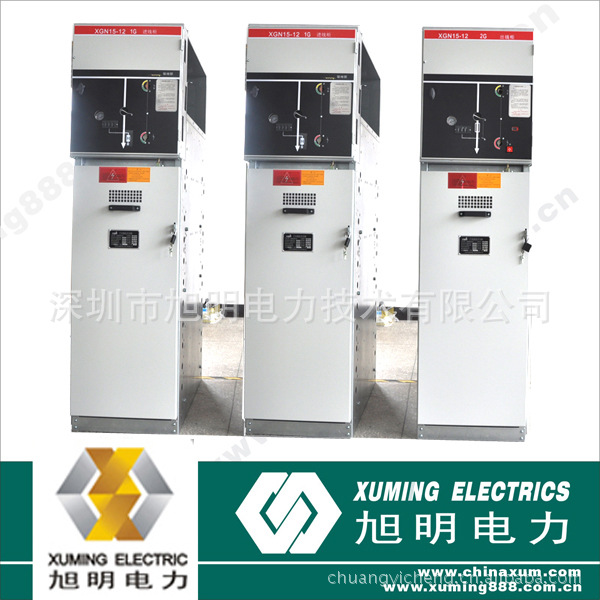

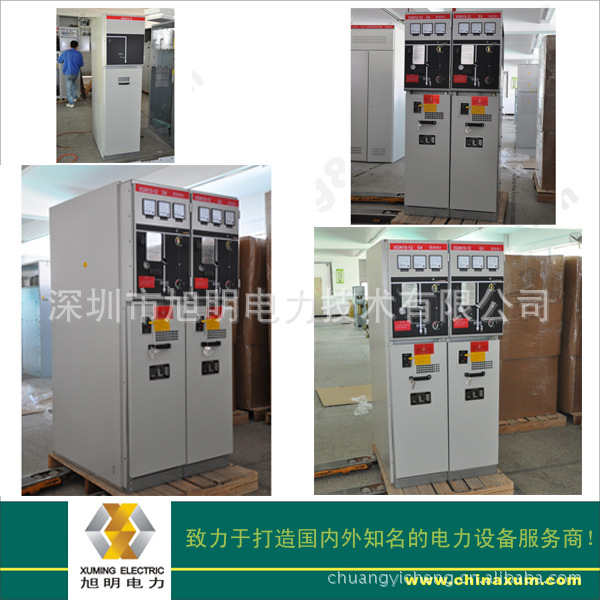

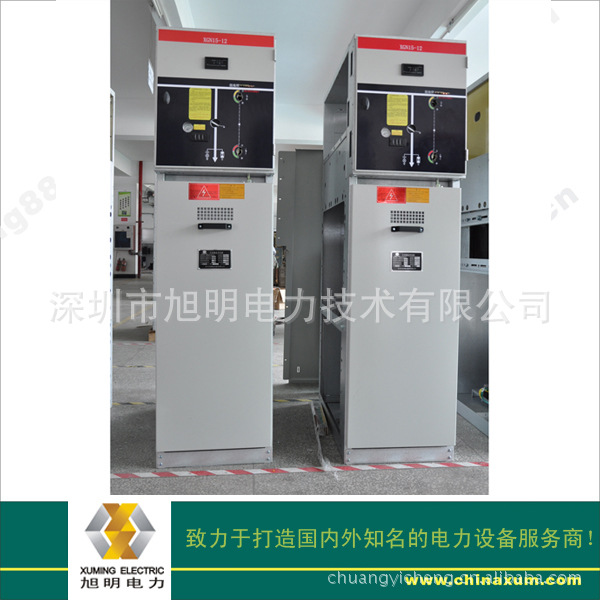

XGN15-12型单元式、模块化六氟化硫环网柜 |
| 产品概述： | GN15-12型单元式六氟化硫环网柜的主开关分别采用ABB原装SFG型SF6负荷开关，或国产FLN48型、FLN36型SF6负荷开关，也可根据用户的需要配装ABB原装VD4/S、HD4/S断路器或国产的VS1断路器。XGN15-12型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场的不断变化的需求。 |
| XGN15-12型单元式、模块化六氟化硫环网柜 |
| 型号含义 |
| | 结构特点(金属结构) | | 柜体由1.5/2.0mm厚的敷铝锌钢板经双重折弯而成，重量轻，强度好。所有部件采用铆钉或螺钉连接。柜体后部盖板压住，下面有铆钉固定。这种方式可以保证在事故情况下发生内部燃弧故障时泄漏气体迅速向后上释放。柜体上盖板M6螺丝固定，可以从外部卸下进行方便的母排连接。柜门经特殊设计，可承受可能情况下的内部故障燃弧卸压压力，通过与柜门一体的门把手装置可以将柜门提起并进行逆时针转动。柜体上部的标准辅助器件小室可以安装端子板和其他二次元件。将小室加高后，可安装保护继电器或其他元件。 | | 联锁 | | 负荷开关及接地开关间的自动联锁们障碍物型。接地开关及柜门间的联锁为强制型。按照以下操作步骤可实现自动联锁；关上柜门，打开接地开关并将负荷开关合闸。相互分开的操作模式有效的避免了错误操作的可能。 | | 技术参数 | | 额定电压 | | (kV) | 12 | | 额定雷电冲击耐受电压 | 相间及相对地 | (kV) | 75 | | 断口间 | (kV) | 85 | | 一分钟工频耐受电压 | 相间及相对地 | (kV) | 42 | | 断口间 | (kV) | 48 | | 额定频率 | | (Hz) | 50 /60 | | 额定电流 | 主母线 | (A) | 630 | | 分支母线 | (A) | 630 | | 额定短时耐受电流 | 主回路 | (kA) | 20/3S | | 接地回路 | (kA) | 20/3S | | 额定峰值耐受电流 | | (kA) | 50 | | 转移电流 | | (A) | 1700 | | 防护等级 | | | IP2X | | 负荷开关机械寿命 | | 次 | 2000 | | 接地开关机械寿命 | | 次 | 2000 |
负荷开关柜 | 柜宽 | (mm) | 375, 500, 750 | | 柜深 | (mm) | 917, 940 | | 柜高 | (mm) | 1635, 1885 | | 低压室 | 高 | (mm) | 350, 450 | | 断路器柜 | 柜宽 | (mm) | 750, 800 | | 柜深 | (mm) | 917, 940, 1245 | | 柜高 | (mm) | 1885 |
| | 电缆沟、电缆连接及尺寸 | | 柜体需用4个M10的螺栓与地基固定，地基适用于所有标准功能单元，所示电缆沟尺寸为最大值，可按照电缆尺寸作相应修改。 |
|
