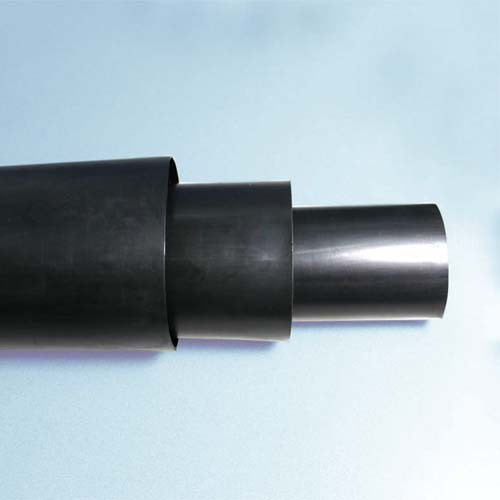

阻燃带胶厚壁管SBRSW
产品介绍
阻燃带胶厚壁管由聚烯烃类阻燃材料和热熔胶双层构成,外层为聚烯烃,内层为热熔胶,具有良好的绝缘，密封防水，抗机械磨损，防潮和抗冲击性能等优点。主要应用于有阻燃要求的高压电缆中间和终端接头的绝缘防护，各类母线的绝缘防护，以及各种管道的防腐，防潮防水、耐磨等。
产品特点
● 抗紫外线
● 起缩温度：≥70℃
● 终缩温度：≥125℃
● 使用温度：-45℃～125℃
● 热缩比例：3：1
● 厚壁、外层阻燃
● 环保标准：RoHS
性能 | 指标 | 试验方法 |
拉伸强度 | ≥12MPa | ASTM D 2671 |
断裂伸长率 | ≥300% | ASTM D 2671 |
热老化后强度 | ≥8.4MPa | 158℃×168h |
热老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向变化率 | -8%～+8% | ASTM D 2671 |
阻燃性 | 30秒自熄 | SAE-AMS-DTL-23053/4 |
击穿强度 | ≥15kV/mm | IEC 60243 |
体积电阻率 | ≥1014Ω·cm | IEC 60093 |
规格表
规 格mm | 供货内径mm | 全缩后尺寸mm | 包装标准
米/根 |
内径 | 外层壁厚 | 胶层壁厚 | 壁厚 |
9 / 3 | ≥9.0 | ≤3.0 | 2.0±0.20 | 0.35±0.10 | 2.30±0.25 | 1.22 |
13 / 4 | ≥13.0 | ≤4.0 | 2.4±0.20 | 0.35±0.10 | 2.75±0.25 | 1.22 |
20 / 6 | ≥20.0 | ≤6.0 | 2.5±0.20 | 0.40±0.10 | 2.90±0.25 | 1.22 |
28 / 9 | ≥28.0 | ≤9.0 | 2.5±0.20 | 0.40±0.10 | 2.90±0.25 | 1.22 |
33 / 10.2 | ≥33.0 | ≤10.2 | 3.2±0.20 | 0.40±0.10 | 3.60±0.25 | 1.22 |
38.1 / 12 | ≥38.1 | ≤12.0 | 3.4±0.25 | 0.60±0.15 | 4.00±0.30 | 1.22 |
43.2 / 12.7 | ≥43.2 | ≤12.7 | 3.8±0.30 | 0.70±0.20 | 5.00±0.35 | 1.22 |
55 / 16 | ≥55.0 | ≤16.0 | 4.0±0.30 | 0.70±0.20 | 5.00±0.35 | 1.22 |
75 / 22 | ≥75.0 | ≤22.0 | 4.3±0.30 | 0.70±0.20 | 5.00±0.35 | 1.22 |
85 / 25 | ≥85.0 | ≤25.0 | 4.3±0.30 | 0.70±0.20 | 5.00±0.35 | 1.22 |
105 / 30 | ≥105 | ≤30.0 | 4.3±0.30 | 0.80±0.25 | 5.10±0.35 | 1.22 |
120 / 39 | ≥120 | ≤39.0 | 4.3±0.30 | 0.80±0.25 | 5.10±0.35 | 1.22 |
140 / 42 | ≥140 | ≤42.0 | 4.3±0.30 | 0.80±0.25 | 5.10±0.35 | 1.22 |
