结构与特长：

钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的回球器，使钢球列循环运动。钢球的滚动面是通过专用设备和具有高级精度的加工技术加工而成，实现了比以往产品更接近球径的深沟滚动面加工的加工。因此，提高了工具机所必需的高刚性、耐振动和冲击性、阻尼性（减衰性），成为能够承受超重载荷的类型。

*NR/NRS型的LM滚动导轨的刚性非常高，因此在结构上容易收到安装面的中心线不重合度、组装误差的影响，则可能造成使用寿命缩短、运行不畅。

提高了阻尼效果：

机床（装配NR或NRS）非切削运行时，LM滚动导轨像平常一样轻快地运动，机床切削工件时，由于LM滚动导轨承受切削负荷，钢球与滚动面之间的接触面积增大。滚动运动与滑动运动混合在一起，成为恰当的滚动滑动运动。因此，摩擦阻力增加。提高了阻尼效果（减衰性）。

由于这时滑动的绝对量甚微，磨损极少，因而对寿命不会产生影响。

极其合理的LM滚动导轨：

NR和NRS型不会产生在哥德式拱形沟槽中所见到的过大的差动滑动，快速进给时能轻快地运动，实现了较高的定位精度。同时，在切削时根据切削负荷产生适当的差动滑动，来增加滚动阻力，提高了阻尼效果，改善了切削性能。因此，NR和NRS型是设计极其合理的LM滚动导轨。

高刚性：

反径向与侧向刚性低下的原因是由于LM滑块或LM轨道本身的刚性低，为了提高LM滑块和LM轨道的刚性，使用FEM在有限的尺寸内对LM滑块和LM轨道进行了优化设计。同时，THK还备有相同尺寸但特性有所不同的、径向型的NR型和4方向等负荷型的NRS型这2种类型的产品，可根据条件要求来选择使用。

超重载荷：

因为滚动面的曲率近似于球径，所以承载负荷时，钢球接触面积会变大，LM滚动导轨能够获得超重载荷的承载能力。

种类与特长：

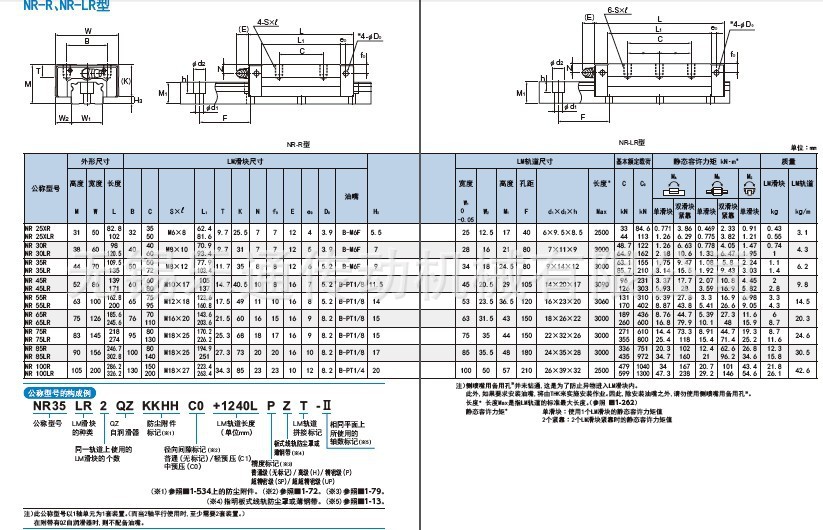

NR-R/NRS-R型：此为将LM滑块的宽度（W)减小，并进行了螺纹加工的类型。可用于工作台宽度空间较小的场所。

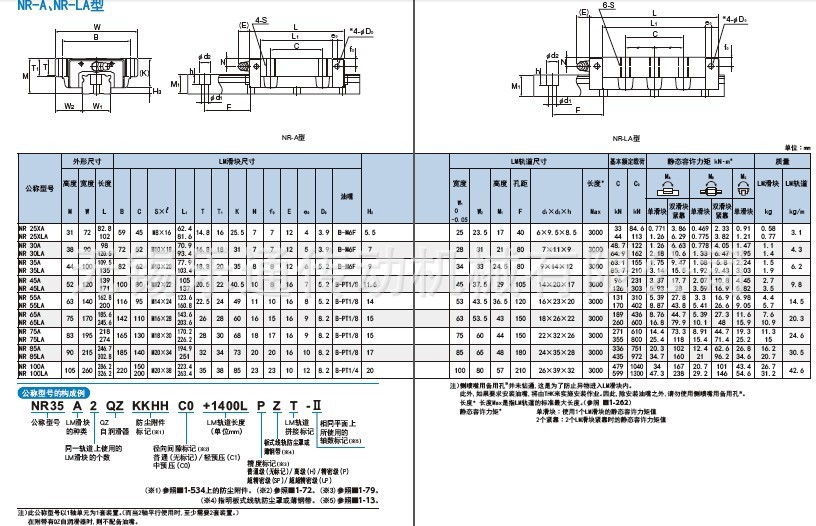

NR-A/NRS-A型：此为在LM滑块的法兰部实施了螺纹加工的类型。

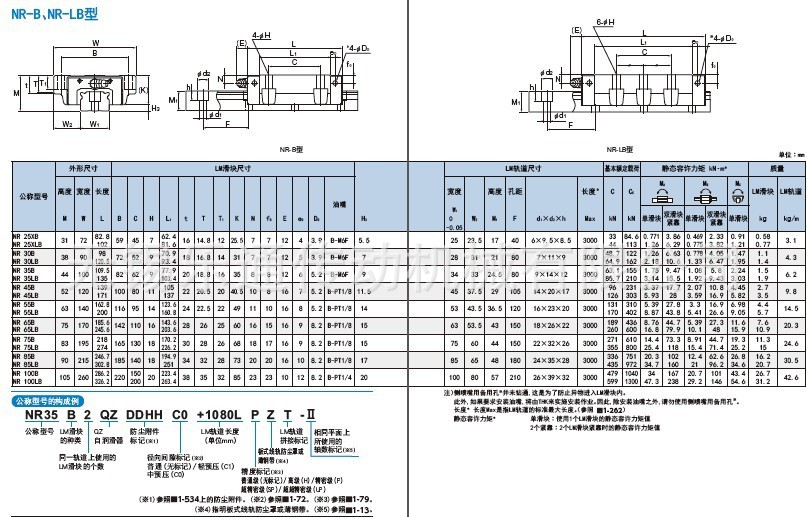

NR-B/NRS-B型：此类型在LM滑块的法兰部实施了通孔加工，可用于工作台上无法钻装配螺栓用通孔的情况。

NR-LR/NRS-LR型：此类型LM滑块的横断面形状与NR-R/NRS-R型相同，延长了LM滑块全长（L），并增加了额定载荷。

NR-LA/NRS-LA型：此类型LM滑块的横断面形状与NR-A/NRS-A型相同，延长了LM滑块全长（L），并增加了额定载荷。

NR-LB/NRS-LB型：此类型LM滑块的横断面形状与NR-B/NRS-B型相同，延长了LM滑块全长（L），并增加了额定载荷。
