DC50系列
尺寸及外形

参数规格
序号 | 类别 | 规格 |
1 | 尺寸及重量 | 100.5x84.5x64;480g |
2 | 水泵出水口外径 | 22.5mm |
3 | 水泵进水口外径 | 22.5mm |
4 | 驱动方式 | 无刷,磁力隔离,【两相】或【三相】 |
5 | 水泵壳体材料 | PA66+30%GF (可更换) |
6 | 使用方式 | 可连续使用 |
7 | 使用介质 | 水,油,以及其他酸碱溶液 |
8 | 最大工作温度 | 60℃【两相】或者100℃【三相】 |
9 | 功耗 | 2.5W~50.4W【两相】;2.5W~86.4W【三相】 |
10 | 额定电压 | 12Vdc或24Vdc |
11 | 使用电压 | 5Vdc ~ 12Vdc或5Vdc ~ 24Vdc |
12 | 最大负载电流 | 2.1A【两相】or 3.8A【三相】 |
13 | 最大流量 | 36L/MIN【两相】;43L/MIN【三相】 |
14 | 最大静态扬程 | 4M【两相】;7M【三相】 |
15 | 噪音 | <40dB |
16 | 防水等级 | IP68(可潜水安装) |
17 | 寿命 | 大于30000小时 |
18 | 供电方式 | 太阳能板,蓄电池,适配器,电源模块 |
特点
l 无刷直流,永磁磁铁驱动,免维护,长寿命,体积小,效率高,功耗低
l 水泵定子和转子完全隔离,定子及电路板部分采用环氧树脂灌封,完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调,12V可调制2M扬程,也可调制3M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵(无传感器智能)的区别
两相 | u 传感器驱动,电路板必须内置,无法通过智能方式调速 |
三相 | u 直流三相与交流三相完全不同,直流三相指的是无传感器驱动,其供电方式与单相和两相水泵一样只有正负极两根线。 u 智能程序驱动,无传感器,电路板可外置。 u 可调速(PWM、0~5V模拟信号、电位器调速)【选配】 u 堵转及反接保护,过压过流保护,过温保护 u 软启动,启动电流低,无冲击,特别适用于太阳能板供电 |

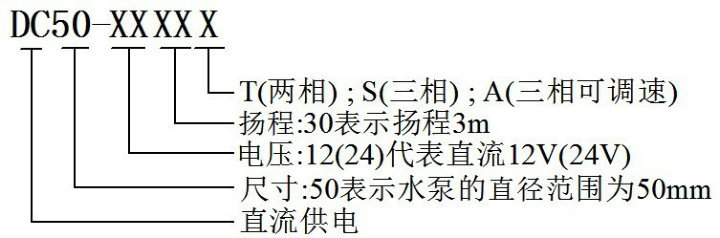

型号注释

参数表(仅供参考,可根据可以要求调制水泵参数)
型号 | 电压 | 最大负载电流 | 最大扬程 | 最大流量 | 功耗 |
V (dc) | A | m | L/H | W |
DC50-1220T | 12 | 1.5 | 2.00 | 1300 | 18.0 |
DC50-1220S |
DC50-1220A |
DC50-1230S | 12 | 2.6 | 3.00 | 1540 | 31.2 |
DC50-1230A |
DC50-1240S | 12 | 3.8 | 4.00 | 1800 | 45.6 |
DC50-1240A |
DC50-2430T | 24 | 1.3 | 3.00 | 1600 | 31.2 |
DC50-2430S |
DC50-2430A |
DC50-2440T | 24 | 1.9 | 4.00 | 1800 | 45.6 |
DC50-2440S |
DC50-2440A |
DC50-2450S | 24 | 2.8 | 5.00 | 2100 | 67.2 |
DC50-2450A |
DC50-2470S | 24 | 3.6 | 7.00 | 2500 | 86.4 |
DC50-2470A |
备注 | 上述电流为水泵的开口电流,当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-65%. |
流量-扬程曲线图

应用范围:
12V电脑水冷泵,电脑散热泵,空调循环泵,饮水机,卫浴产品,碎纸机,无土栽培,水暖床垫,空调抽水,鱼缸,桌面工艺品,足浴盆,水暖床垫,热水器,电脑水冷,水冷风扇,医疗器械,制药系统,化工,循环系统,冷却散热系统,制冷系统,太阳能喷泉,小型灌溉系统,水处理系统,小型供水系统,汽车循环系统,机床,家用电器,厨房电器,热水循环系统
