ROD431.020 Heidenhain 海德汉 编码器
Id.Nr:538727-02
现货
进出口部经理
王志杰
13488890617
E-mail:heidenhain@
1、ROD431 编码器 ID号: 538727-02/538727-52

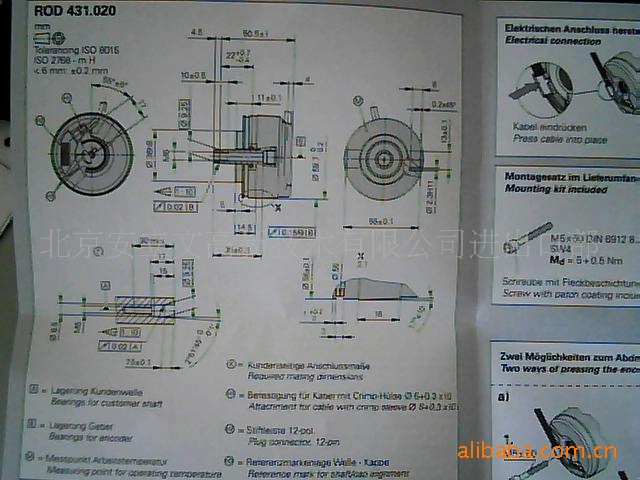

2、ROD431.020 编码器尺寸图

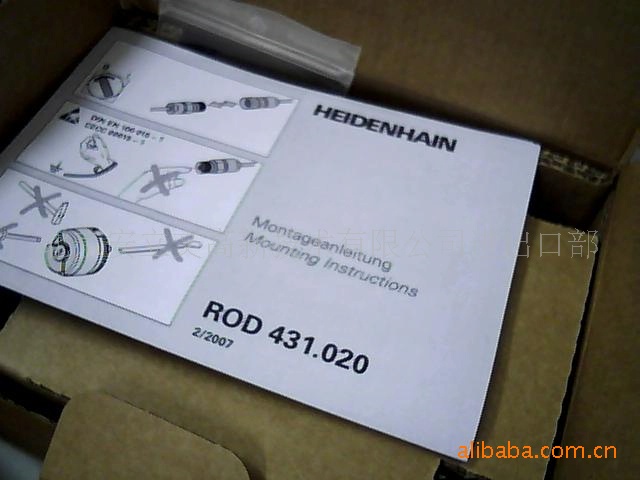

3、ROD431.020 编码器安装使用说明书

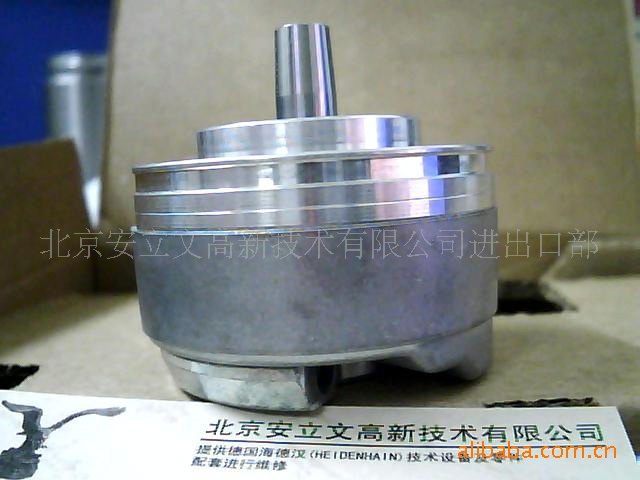

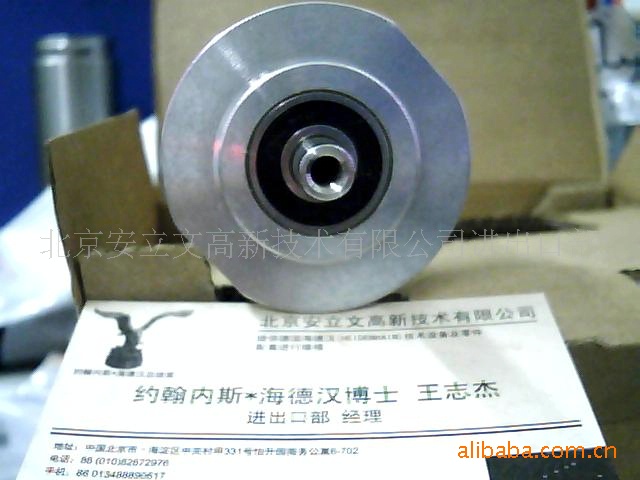

4、ROD431.020 编码器实物

5、ROD431.020 立体图

6、ROD431.020 编码器m6

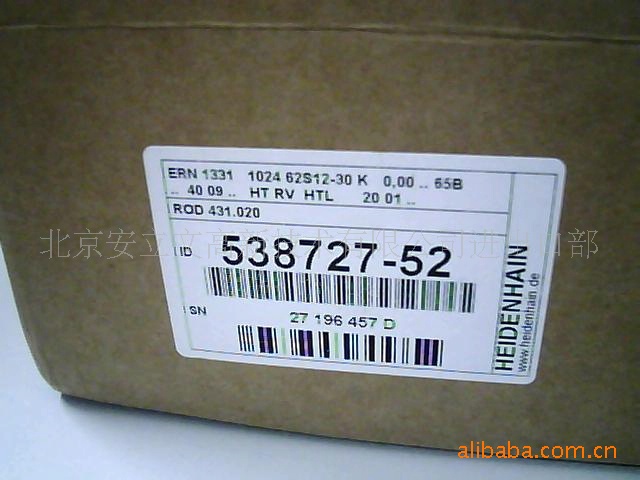

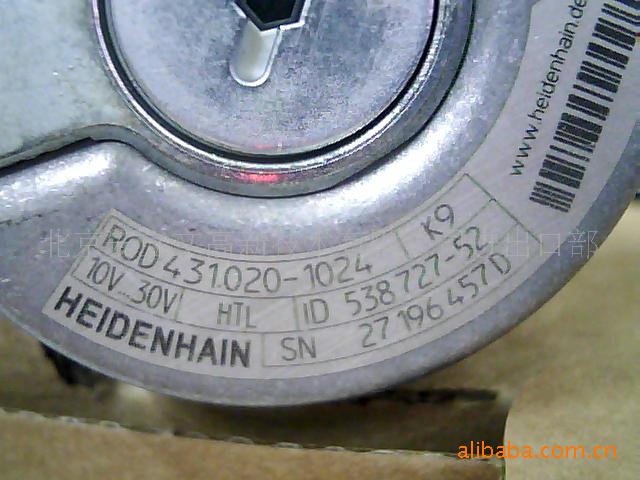

7、ROD431.020 编码器标签

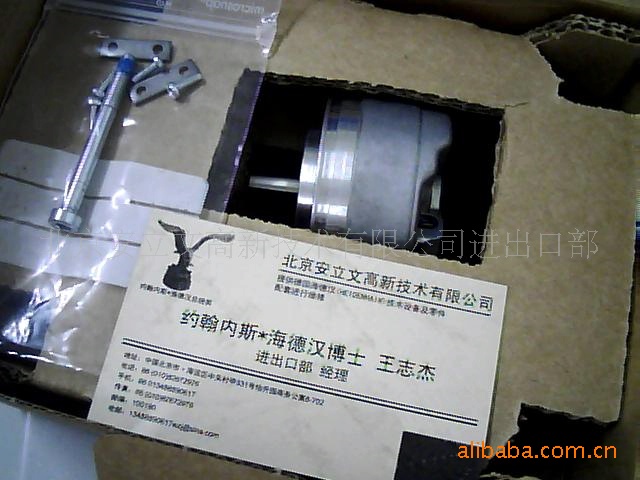

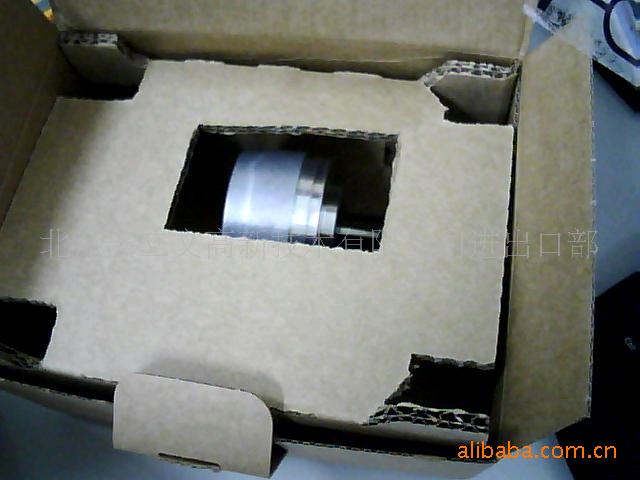

8、ROD431.020 编码器实物与附件

9、ROD431.020 编码器安装方式


ROD431.020 Heidenhain 海德汉 编码器
Id.Nr:538727-02
现货
进出口部经理
王志杰
13488890617
E-mail:heidenhain@
Hinweis | available in 2nd quarter of 2007 |
尺寸 | 65 mm |
轴承 | 带内置轴承 |
Measuring procedures | 增量式 |
固定 | 安装式定子联轴器 |
增量信号 | TTL |
线数 | |
扫描频率 | ≥ 300 kHz |
边缘间距a | ≥ 0,35 µs |
系统精度 | 1024/± 64" 2048/± 32" 4096/± 16" |
电源 | 5 V± 10 % |
电流消耗(无负载) | ≤ 120 mA |
电气连接 | PCB接头 |
电气连接 | 12针 |
Shaft | 锥度轴;锥度1:10 |
轴径 | 9,25 mm |
机械允许转速n | ≤ 15000 min-1 |
启动扭矩(20 C) | ≤ 0,01 Nm |
转子惯性矩 | 2,6 x 10–6kgm² |
定子联轴器固有频率 | ≥ 1800 Hz |
允许的轴向运动量被测轴 | ± 0.5 mm |
振动55至2000 Hz | ≤ 300 m/s² (IEC 60068-2-6) |
冲击(6 ms) | ≤ 1000 m/s² (EN 60068-2-27) |
最高工作温度 | 120°C |
最低工作温度 | -40 |
防护等级IEC 60529 | IP 40安装后 |
重量 | 约0.25 kg |
