DC50E系列
尺寸及外形
参数规格
序号 | 类别 | 规格 |
1 | 尺寸及重量 | 97.5x88.2x60.5;480g |
2 | 水泵出水口外径 | 4分螺纹(20mm) |
3 | 水泵进水口外径 | 4分螺纹(20mm) |
4 | 驱动方式 | 无刷，磁力隔离，【两相】或【三相】 |
5 | 水泵壳体材料 | PA66+30%GF (可更换) |
6 | 使用方式 | 可连续使用 |
7 | 使用介质 | 水，油，以及其他酸碱溶液 |
8 | 最大工作温度 | 60℃【两相】或者100℃【三相】 |
9 | 功耗 | 2.5W~43.2W【两相】；2.5W~86.4W【三相】 |
10 | 额定电压 | 12Vdc或24Vdc |
11 | 使用电压 | 5Vdc ~ 12Vdc或5Vdc ~ 24Vdc |
12 | 最大负载电流 | 2.1A【两相】or 3.8A【三相】 |
13 | 最大流量 | 17L/MIN【两相】; 20L/MIN【三相】 |
14 | 最大静态扬程 | 8M【两相】;15M【三相】 |
15 | 噪音 | <40dB |
16 | 防水等级 | IP68(可潜水安装) |
17 | 寿命 | 大于30000小时 |
18 | 供电方式 | 太阳能板，蓄电池，适配器，电源模块 |
特点
l 无刷直流，永磁磁铁驱动，免维护，长寿命，体积小，效率高，功耗低
l 水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，完全防水
l 水泵轴与轴套都采用高精度陶瓷【选配】
l 参数可调，12V可调制3M扬程，也可调制8M扬程
l 水泵自带可拆卸固定底座
l 可定制
两相直流水泵与三相直流水泵（无传感器智能）的区别
两相 | u 传感器驱动，电路板必须内置，无法通过智能方式调速 |
三相 | u 直流三相与交流三相完全不同，直流三相指的是无传感器驱动，其供电方式与单相和两相水泵一样只有正负极两根线。 u 智能程序驱动，无传感器，电路板可外置。 u 可调速（PWM、0~5V模拟信号、电位器调速）【选配】 u 堵转及反接保护，过压过流保护，过温保护 u 软启动,启动电流低，无冲击，特别适用于太阳能板供电 |
型号注释
参数表(仅供参考，可根据可以要求调制水泵参数)
型号 | 电压 | 最大负载电流 | 最大扬程 | 最大流量 | 功耗 |
V (dc) | A | m | L/H | W |
DC50E-1250T | 12 | 1.9 | 5.00 | 820 | 22.8 |
DC50E-1250S |
DC50E-1250A |
DC50E-1280S | 12 | 3.6 | 8.00 | 1000 | 43.2 |
DC50E-1280A |
DC50E-2480T | 24 | 1.8 | 8.00 | 1000 | 43.2 |
DC50E-2480S |
DC50E-2480A |
DC50E-24150S | 24 | 3.6 | 15.00 | 1200 | 86.4 |
DC50E-24150A |
备注 | 上述电流为水泵的开口电流，当水泵接上系统之后水泵的电流会降低到最大负载电流的55%-70%. |

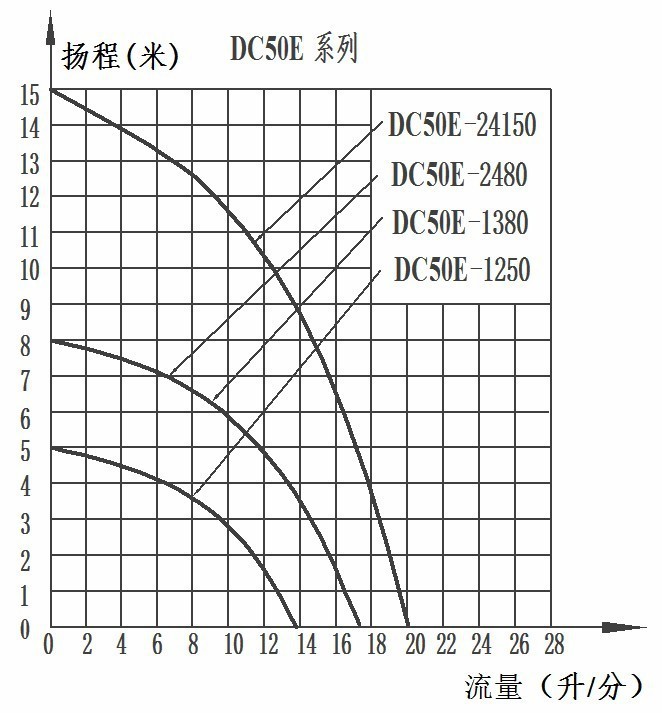

流量-扬程曲线图
应用范围：
微型潜水泵DC50E，大流量家用潜水泵，饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，空调抽水，鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，冷却散热系统，制冷系统，太阳能喷泉，小型灌溉系统,水处理系统，小型供水系统，汽车循环系统，机床，家用电器，厨房电器,热水循环系统。
