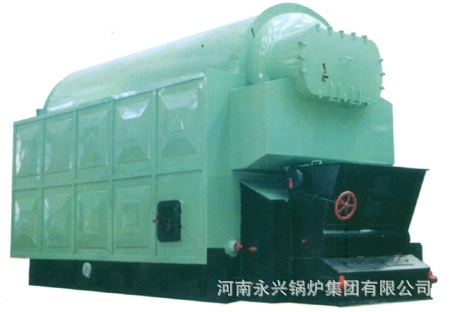

DZL型链条炉排蒸汽锅炉,是一种卧式三回程水火管混合式蒸汽锅炉,在锅筒内布置一束螺纹烟管.炉膛左右二侧装有光管水冷墙.采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有刮板式出渣机实现自动出渣.该系列蒸汽锅炉前后拱采用新型的节能技术炉拱.燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱,再由前烟箱折回锅内管束,通过后烟箱进入省煤器,然后由引风机抽引通过烟道至烟囱排向大气.
性能特点：
1.锅炉为卧式快装蒸汽锅炉、工质自然循环.该蒸汽锅炉换热系统由锅筒、左右集箱、水冷壁组成,主要受热面有炉膛水冷壁,部分锅筒和锅筒内对流管束.该系列蒸汽锅炉出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统.其中前四部分已在厂内制造完毕,运输至安装现场进行组装即可,可大大缩短安装周期,并可保证产品安装质量.
2.锅炉设计性能先进：该蒸汽锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成,锅筒采用锅炉专用钢板制成.左右集箱采用无缝钢管制成.
3.蒸汽锅炉炉拱采用耐火混凝土捣制而成.后拱低而长,因此燃烧良好,两翼烟道和侧墙砖采用耐火材料烧结砖.锅炉前墙、后墙采用通用耐火砖.
4.锅炉炉排配风合理,燃烧室较大,煤种适用性强.适应各类烟煤或无烟煤、混合煤.燃烧充分.由于高温烟气首先进入沉降室,再由两侧进入两翼烟道、前烟箱,因而消烟除尘效果好.
5.水循环简单,受压部件结构合理,在保证水质的情下,完全可以安全运行.
6.锅炉燃烧设备为快装炉排,燃烧设备在厂内制造安装完毕,运输至工地后直接安装在地基上即可.具有结构合理、紧凑,钢材耗量低,使锅炉性能、重量、结构尺寸与国内同容量锅炉相比具有明显的先进性.蒸汽锅炉产品使用说明书
