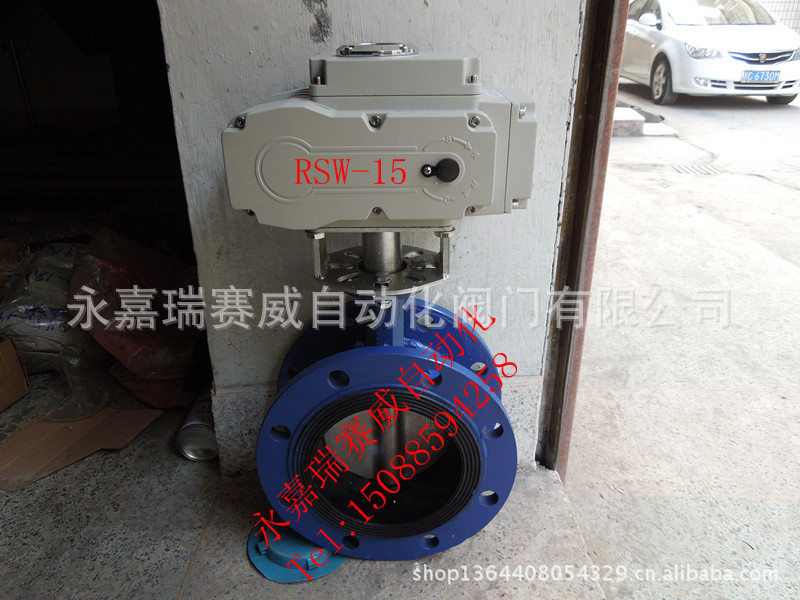

D941电动法兰蝶阀特点:
D941电动法兰蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
■密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
■阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准
D941电动法兰蝶阀选项参数:
电动执行器选配:RSW系列、RSWP系列
作用形式: 普通开关型、调节型(4~20mA)
环境温度: -30℃~+70℃
电源电压: AC220V、AC380V(其他定制DC24等)50/60Hz
防护等级: IP67、IP68可选
功能选项 (可选)
防 爆 型: 防爆等级:dⅡBT3/T4
信号反馈: 有源信号、S无源信号
带加热器: 可在潮湿环境中干燥执行器内元件(可选)
手动功能: 电动执行器带有手动开阀、关阀功能
调 节 型: 输入4~20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
D941电动法兰蝶阀参数:
| 电动执行器 | 开关式,无源触点开关式,电位计式,智能调节式 |
公称通经 | 50~1200mm(可定做25、32、40) |
公称压力 | 1.0~1.6MPa |
适用温度 | EPDM:-29~+120℃ |
NBR:-29~+80℃ |
连接方式 | 对夹 |
阀结构 | A型、LT型 |
阀体材质 | 铸铁、碳钢 |
阀板材质 | 304、316、尼龙板、铸铁镀镍 铝青铜(过海水) |
阀座材质 | EPDM、NBR PTFE |
适用介质 | 水及液体类介质 |
可选附件 | 限位开关、定位器、电磁阀、减压阀 |
D941电动法兰蝶阀外形尺寸图:

公称通径DN | L | H1 | H | D1 | Z-φd | D | L1 |
50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 |
65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 |
80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 |
100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 |
125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 |
150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 |
200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 |
250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 |
300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 |
350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 |
400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
