一、D971X电动对夹蝶阀概述
D971X电动对夹式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、D971X电动对夹蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、D971X电动对夹蝶阀参数
公称通经DN（mm) | 50～2000 |
公称药理PN（MPa) | 0.6 | 1 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～650℃ |
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
泄漏率 | 符合GB/T13927-92标准 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
四、D971X电动对夹蝶阀材质
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
五、D971X电动对夹蝶阀执行标准
制造标准 | JB/T8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T13927-92 |

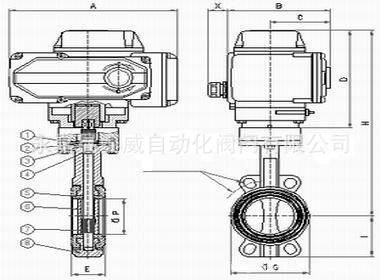

六、D971X电动对夹蝶阀连接尺寸
DN | L | H | H1 | A | B | ФD |
0.6MPa | 1.0MPa | 1.6MPa |
50 | 43 | 77 | 443 | 125 | 125 | 88 | 99 | 99 |
65 | 46 | 85 | 463 | 125 | 125 | 108 | 118 | 118 |
80 | 46 | 95 | 483 | 125 | 125 | 124 | 132 | 132 |
100 | 52 | 105 | 498 | 125 | 125 | 144 | 156 | 156 |
125 | 56 | 129 | 682 | 325 | 245 | 174 | 184 | 184 |
150 | 56 | 132 | 736 | 325 | 245 | 199 | 211 | 211 |
200 | 60 | 165 | 800 | 325 | 245 | 254 | 266 | 266 |
250 | 68 | 197 | 895 | 363 | 313 | 309 | 319 | 319 |
300 | 78 | 234 | 956 | 363 | 313 | 363 | 370 | 370 |
350 | 78 | 283 | 1029 | 363 | 313 | 413 | 429 | 429 |
400 | 102 | 325 | 1103 | 363 | 313 | 463 | 480 | 480 |
450 | 114 | 369 | 1186 | 465 | 469 | 518 | 530 | 548 |
