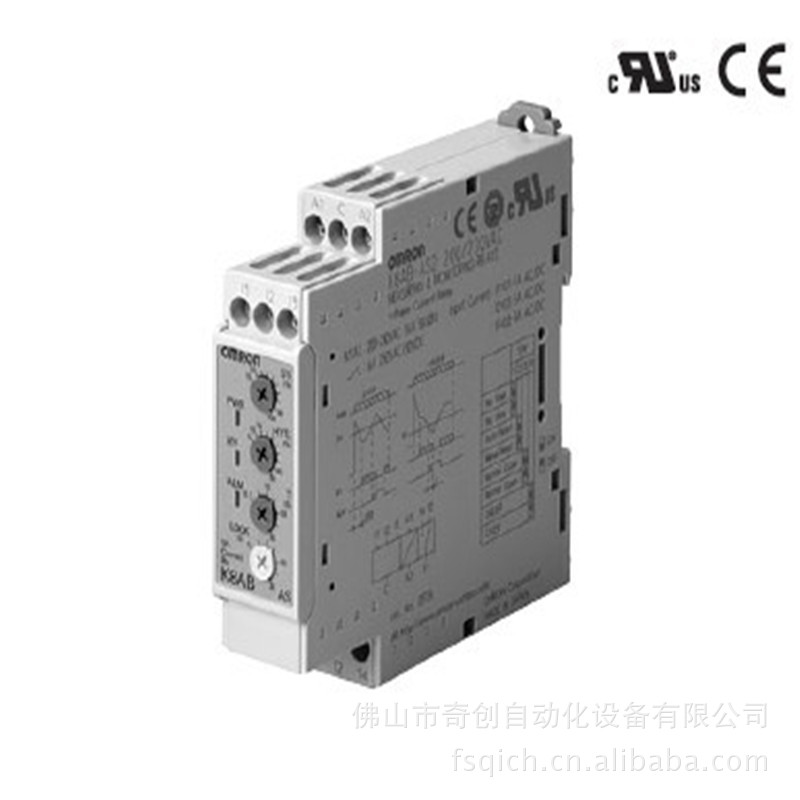

单相电流继电器|K8AB-AS系列
对产业设备、装置的电流进行监测的选择——K8AB-AS系列
• 对过电流和欠电流进行监测。
• 1台同时应对手动复位、自动复位。
• 启动锁定和动作时间分别整定。
• 输出触点1c×1、AC250V 6A(电阻负载)。
• 输出触点常开/常闭可切换。
• 对应计测用信号(4～20mA)、市售CT输入(0～1A、0～5A)。
• LED指示灯，输出状态一目了然。
• 输入-电源间绝缘
规格
■额定值
| 操作电源 | 非隔离电源 | DC24V（1W） |
| 隔离电源 | AC24V（3VA）、 AC100～115V（4VA）、 AC200～230V（5VA） |
| 动作（SV） | 动作值设置范围 | 最大额定值输入值的10％～100％ |
| 动作值 | 设定值时100％动作 |
| 复位（HYS.） | 滞后 | 动作值的5％～50％ |
| 复位方法 | 手动复位/自动复位（可转换） ※手动复位方式 ：将操作电源转为OFF，持 续1s或更长 |
| 动作时间（T） | 0.1～30s （输入快速从0％变化到120％时的值） |
| 启动锁定时间（LOCK） | 0～30s（输入快速从0％变化到120％时的值；输入 约为设定值的30％时锁定定时器启动） |
| 重复精度 | 动作值的±10％ |
| 时间误差 | 设定值的±10％（最小误差 ：50ms） |
| 输入频率 | K8AB -AS1/AS2 | DC输入， 45～65Hz |
| K8AB-AS3 | 45～65Hz |
| 连续输入 | K8AB -AS1/AS2 | 连续输入 ：最大输入的115％， 最长10ms ：最大输入的125％ |
| K8AB-AS3 | 连续输入 ：240A，最长30s ：400A， 最长1s ：1200A |
| 输入阻抗 | 最大5Ω |

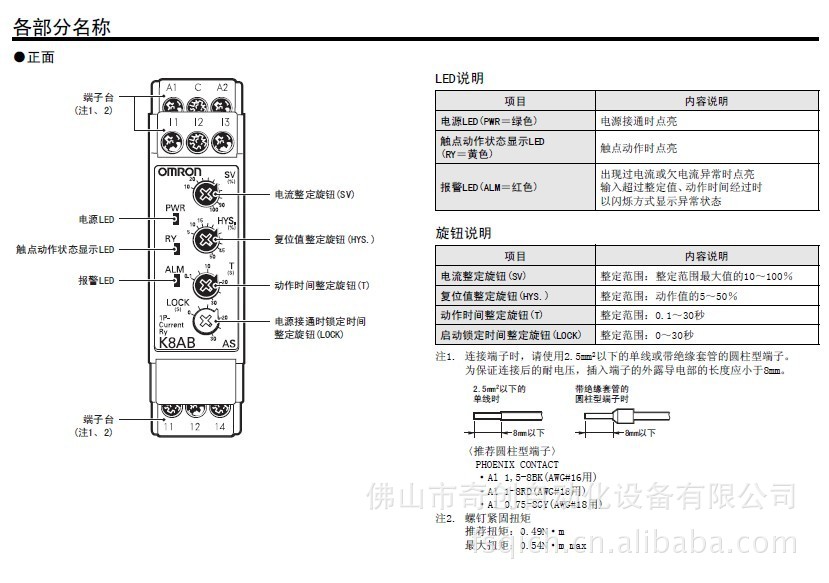

| LED指示器 | 电源（PWR）：绿色LED, 继电器输入（RY）：黄色LED， 警报输出（ALM）：红色LED |
| 输出继电器 | 1个1c继电器（AC250V，6A，电阻负载） |
■规格
| 工作环境温度 | －20～＋60℃ （不结冰、凝露） |
| 存储温度 | －40～＋70℃ （不结冰、凝露） |
| 工作环境湿度 | 相对湿度25％～85％ |
| 使用湿度 | 相对湿度25％～85％ |
| 高度 | 2,000m max. |
| 操作电压范围 | 额定值操作电压的85～110％ |
| 额定值电源频率 | 50/60Hz±5Hz（AC电源） |
| 输出继电器 | 电阻负载 | AC250V 6A（cosφ＝1） DC30V 6A（L/R＝0ms） |
| 电感负载 | AC250V 1A（cosφ＝0.4） DC30V 1A（L/R＝7ms） |
| 最小负载 | DC5V 10mA |
| 最大接点电压 | AC250V |
| 最大接点电流 | AC6A |
| 最大开关容量 | 1,500VA |
| 机械寿命 | 10，000，000次动作 |
| 电气寿命 | 接通 ：50000次，断开 ：30000次 |
| 标准 | 经批准的标准 | EN60255-5和 EN60255-6 |
| 应用标准 | EN61326和 EN60664-1 （污染度2，过电压级别Ⅲ） |
| 端子螺丝拧紧扭矩 | 1.2N·m |
| 压接端子 | 两根2.5mm2的实心电线，带绝缘套的两个 1.5mm2的压接端子，能一起拧紧 |
| 绝缘电阻 | 带电端子和暴露的不带电零件之间为 ：20MΩ（500V） 任何带电端子之间（即输入、输出和电源端 子之间） ：20MΩ（500V） |
| 保护程度 | 端子段 ：IP20，后部外壳 ：IP40 |
| 外壳颜色 | 孟赛尔云母5Y8/1（象牙色) |
| 外壳材料 | ABS树酯（自熄树酯） UL94-V0 |
| 重量 | 200g |
| 安装 | 安装在DIN导轨上或通过M4螺丝安装 |
| 外形尺寸 | 22.5（W）×90（H）×100（D）mm |
