新供应4米剪板机 4米不锈钢剪板机 4米不锈钢剪板机价格

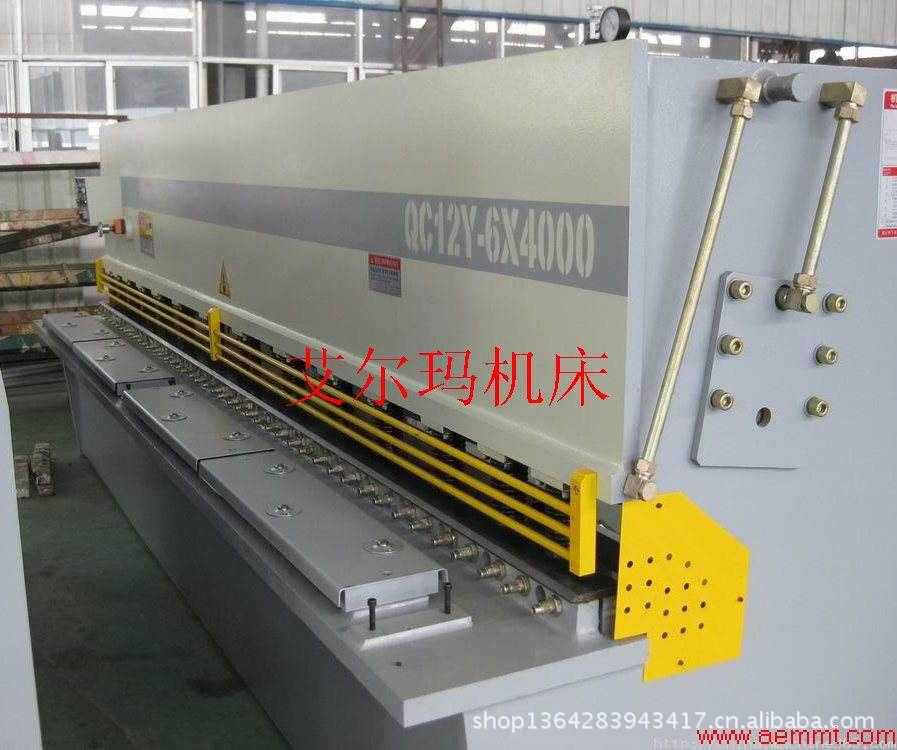

安徽马鞍山市艾尔玛机床有限公司QC12Y液压剪板机参数
1、机器为全钢焊接结构，液压上传动，振动消除应力，机器强度高、刚性好。液压摆式剪板机是通过采用主油缸（固定在墙板上）做向下剪切运动、氮气缸回程，因此简化液压系统、运行更稳定。摆式剪板机的上刀架在剪切过程中绕一固定轴线作圆弧摆动，通过杠杆作用，支点受力小，可提高剪切刃寿命、机器寿命，整机结构紧凑，并能无极调节上刀架的行程量，大大提高工作效率。
2、后挡料尺寸及剪切次数有数字显示装置。上下刀片刃口间隙调整由指示牌指示，调节轻便快捷。
3、采用防护栅与电器箱联锁人生安全保护装置。
4、采用先进的集成式液压系统，可靠性好。
配套系统
1、电气控制主要电器元件由施耐德生产。
2、刀片由上海刀片厂生产的“上刀牌”刀片（6CrW2Si）。
3、液压泵采用航天标准低噪音内啮合齿轮泵NT3系列。
4、油缸密封件由日本华尔卡公司生产。
5、数显采用温州大华，编码器日产。
型号 | 可剪规格
(T×W) | 剪切角度 | 行程次数
( 次/分) | 后挡料调节
范围(mm) | 主电机
功率(kw) | 重量(kg) | 外形尺寸(L×W×H)(mm) |
QC12Y-4×2500 | 4×2500 | 1°30' | ≥18 | 20-600 | 5.5 | 4,300 | 3120×1460×1500 |
QC12Y-4×3200 | 4×3200 | 1°30' | ≥14 | 20-600 | 5.5 | 6,000 | 3820×1720×1620 |
QC12Y-4×4000 | 4×4000 | 1°30' | ≥10 | 20-600 | 5.5 | 7,500 | 4620×1850×1700 |
QC12Y-4×5000 | 4×5000 | 1°30' | ≥10 | 20-600 | 7.5 | 16,000 | 5786×2200×2160 |
QC12Y-6×2500 | 6×2500 | 1°30' | ≥18 | 20-600 | 7.5 | 5,000 | 3140×1540×1570 |
QC12Y-6×3200 | 6×3200 | 1°30' | ≥14 | 20-600 | 7.5 | 6,500 | 3840×1660×1620 |
QC12Y-6×4000 | 6×4000 | 1°30' | ≥10 | 20-600 | 7.5 | 8,500 | 4645×1850×1700 |
QC12Y-6×5000 | 6×5000 | 1°30' | ≥10 | 20-750 | 11 | 16,000 | 5786×2200×2060 |
QC12Y-6×6000 | 6×6000 | 1°30' | ≥10 | 20-800 | 11 | 17,500 | 6730×2500×2090 |
QC12Y-8×2500 | 8×2500 | 1°30' | ≥14 | 20-600 | 11 | 5,500 | 3140×1540×1570 |
QC12Y-8×3200 | 8×3200 | 1°30' | ≥10 | 20-600 | 11 | 7,200 | 3840×1660×1620 |
QC12Y-8×4000 | 8×4000 | 1°30' | ≥8 | 20-600 | 11 | 9,200 | 4664×1880×1720 |
