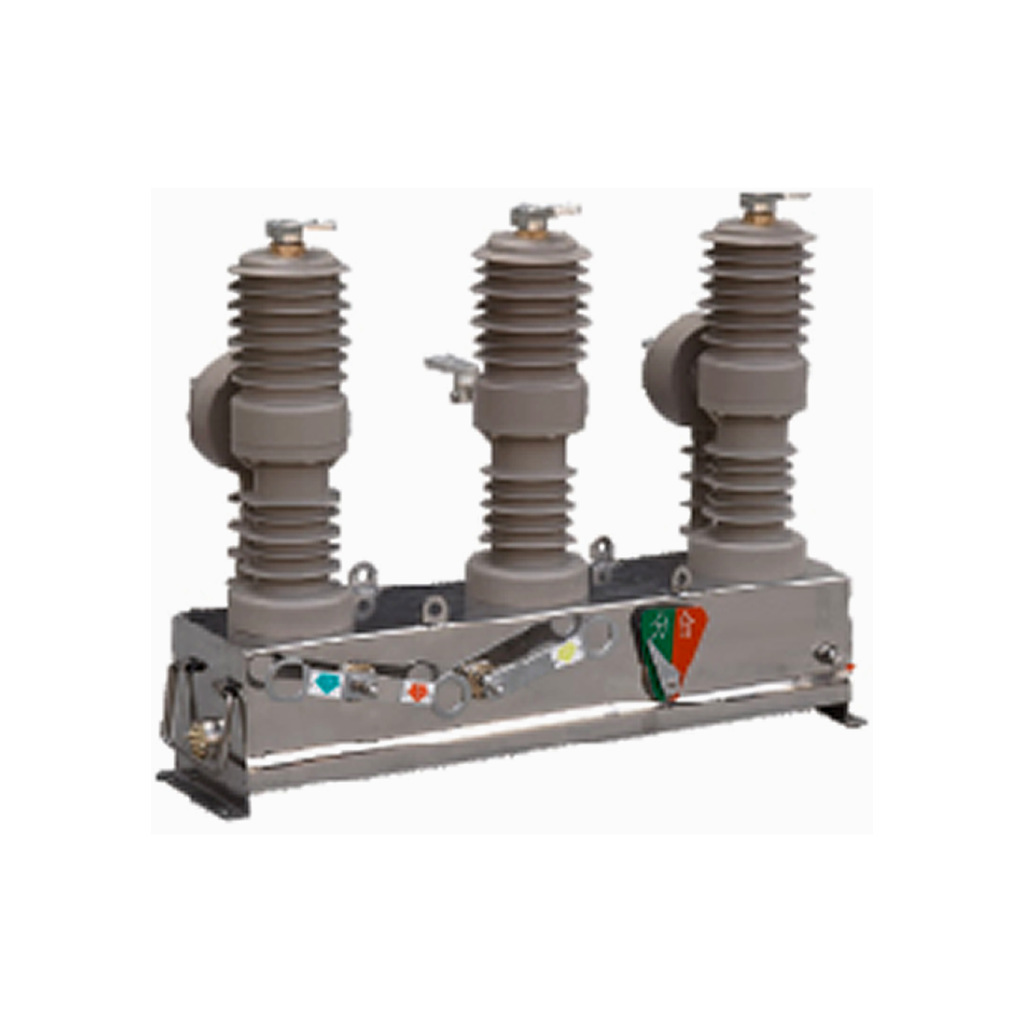

厂家供应小型化ZW32、ZW43-12/630-20户外高压真空断路器

1台起批

￥1000.00

乐清市柳市镇象阳工业区

产品属性

图文详情

品牌推荐

品牌/型号

其他/ZW43-12/630-20

灭弧方式

真空断路器

型号

ZW43-12/630-20

额定绝缘电压

12000（V）

极数

品牌

其他

机械寿命

6（万次）

额定频率

50（Hz）HZ

加工定制

是

概述

随着ZW32真空断路器大量在市场上投入运行，它体积小、密封好和一次免维护的特点越来越受到广大客户的认同。从市场形势来看，已形成快速取代老式柱上开关的技术优势。
断路器的配置为一体式绝缘筒，配用紫铜圆线，灭弧室用硅橡胶定位套固定，互感器为穿心式。绝缘套筒材料为户外环氧树脂，机构箱有达克罗和不锈钢两种可供选择。另外可根据客户需要加装隔离开关。根据客户要求也能够加装外置电力电子PT，使它具备就近遥控和有线远方控制功能，从而实现城网的自动调度。

优越性

1. 套筒改造及相间距减小：新设计将原上下支柱套筒合为一体，不但减少了安装工序，而且增加了套筒强度。出线由原铝法兰改为紫铜导电杆，不但排除了原来铝法兰铜出线端子的铜铝氧化问题，也解决了铝法兰支撑部位容易断裂的现象。铝法兰由于外径大，相间中心距为340mm。有效相间距刚好等于空气绝缘距离。而紫铜导电杆结构相间距中心距可减小为280mm。大大减小了断路器体积。
2. 灭弧室定位套：以特种硅橡胶压制而成，具有良好的弹性和绝缘性能，即起到了灭弧室与绝缘套筒热胀冷缩的缓冲作用，又提高了灭弧室与绝缘套筒的绝缘性能(灭弧室断口工频耐压可达到50KV/min)，且局放比较稳定。(一般为5PC左右)另外它在装配方面也很有优势，不但方便快捷，而且能达到即装即用的效果。
3. 二次出线接线排：把航空插头和互感器调节窗设计在一起，二次控制线均以接线端子的形式压接，解决了航空插头焊接不牢固和现场维修的不方便性。而互感器变化调节窗也更好的体现了变比调整的灵活性，可随时根据电力部门的要求不开箱调整变比。
4. 空心式互感器：主要改造部位是穿心部分，由于原来是下接线端子出线，互感器内孔大，绝缘层厚度不够，而且中心孔为长方形孔，引起的导电件尖角放电现象比较严重，铝法兰接触处空气间隙也比较大，引起沿面放电现象，会让客户误认为是互感器内部放电。以紫铜圆棒形式出线后，穿心式互感器就可以解决上述情况，首先出线为圆棒出线，不会有尖角放电现象，而且中心孔比较小，大大增加了穿心处绝缘层的厚度，互感器与套筒之间用硅橡胶垫相隔，互感器外侧加增爬伞，杜绝了空气间隙放电现象。穿心式互感器相对于复匝式互感器来讲有体积小、且不影响导电回路电阻的特点。
5. 隔离开关：一体化绝缘套筒上隔离支点的设计也使用这种断路器有了独特的隔离开关，隔离开关与互感器分别安装在断路器的两侧，它很好的解决了断路器重心偏移的问题，加装隔离开关后总体尺寸也因这种左右对称结构而变小，使断路器整体更加协调。

主要技术参数

表一

序号	项目	单位	数据
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	kA	20
5	额定峰值耐受电流(峰值)	kA	50
6	额定短时耐用受电流	kA	20
7	额定短路关合电流(峰值)	kA	50
8	机械寿命	次	10000
9	额定短路开断电流开断次数	次	30
10	工频耐压(1min)：(湿)(干)相间、对地/断口	kV	34/42/48
11	雷电冲击耐压(峰值)相间、对地/断口	kV	75/85
12	二次回路1min工频耐压	kV	2
13	触头开距	mm	9±1
14	触头超行程	mm	2±0.5
15	分闸速度	m/s	1.2±0.2
16	合闸速度	m/s	0.8±0.2
17	触头合闸弹跳时间	ms	≤2
18	相间中心距离	mm	280±1.5
19	三相分合闸不同期性	ms	≤2
20	各相导电回路电阻	μΩ	<80
21	合闸时间	ms	25~45
22	分闸时间	ms	23~45

附产品外形图
