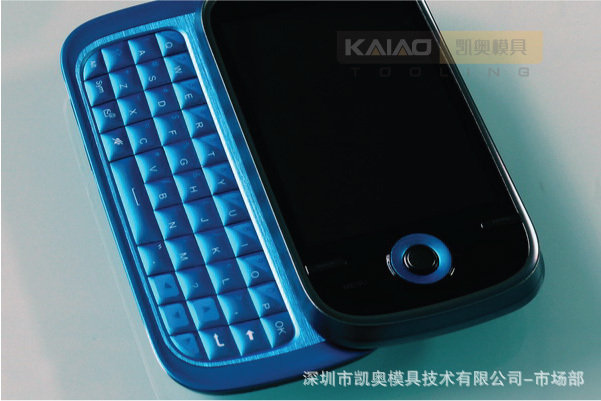

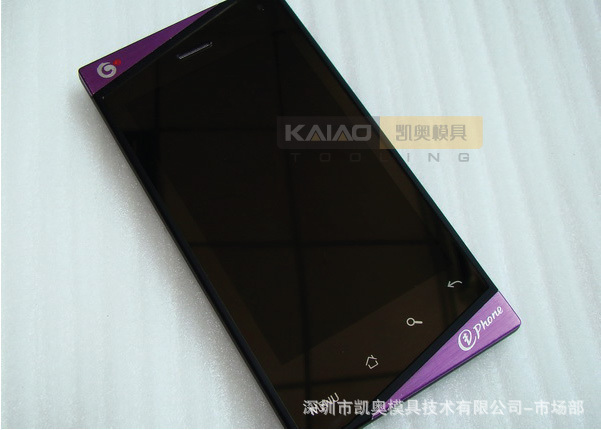

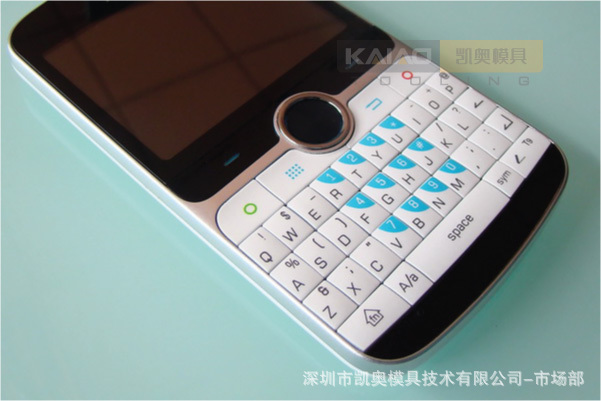

样品图片

供应CNC手板 塑胶/五金手板模型CNC加工

1、塑件分析

手机的外壳越来越趋向小巧玲珑，曲面设计很有流线感，对于结构手板各零件之间的配合要求非常严密，因此壳件等骨位各方面的精度要求越来越高，特别是涉及到配合部位。拿着外观手板的最简单的检测方法就是看主要部件间的缝隙间度；塑件分析出具体的加工工艺。一般的塑胶壳我们都采用ABS板材，镜片采用PMMA亚克力板材，对于要求骨位扣位不易断裂的我们采用PC板材；手板公司接收的图纸格式一般有：.IGS/ .STP/ .STL/ .PRT/.X-T/.dwg。

2、CNC编程

根据3D图形图档要求，选择不同的软件编程，一般我们用proe、solidworks软件拆图，用mastercam和powermill编程，mastercam是比较传统的编程软件，用起来比较简单实用，对于手机、机壳和雕刻一些直规的产品加工比较到位，效果也相当不错。我们现在所分析的是手机结构手板，一般都有零件清单不需要拆图，直接编程然后加工即可；

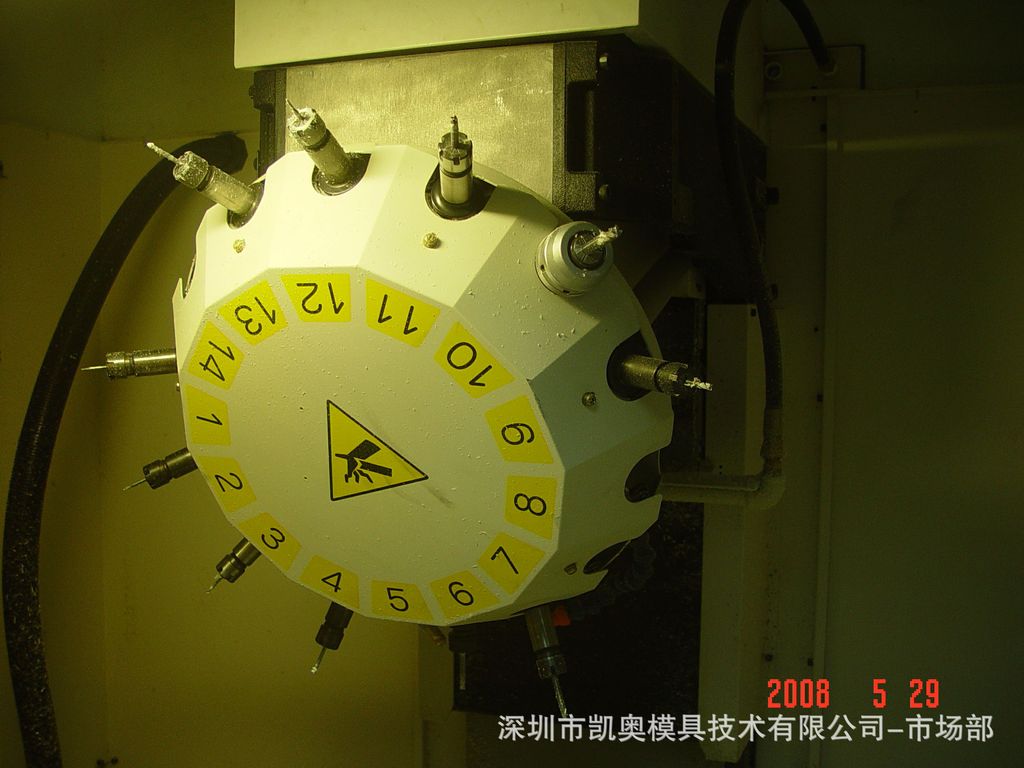

3、CNC加工

加工方法： 一般是对工件进行上下两面加工，特殊情况下会对工件进行三面、四面、五面或六面进行加工。在加工过程中，我们会对产品（工件）保留围边筐粘胶水，用边筐拉骨对产品（工件）固定，倒石膏对产品（工件）进行定位，加工时产品（工件）和CNC工作台面不会有粘合作用，更好的保证加工出来的产品（工件）不会变形和产品（工件）的料位准确。对于此手机结构件的加工是比较简单的，不需要反面定位，一般加工一面即OK。
