概述

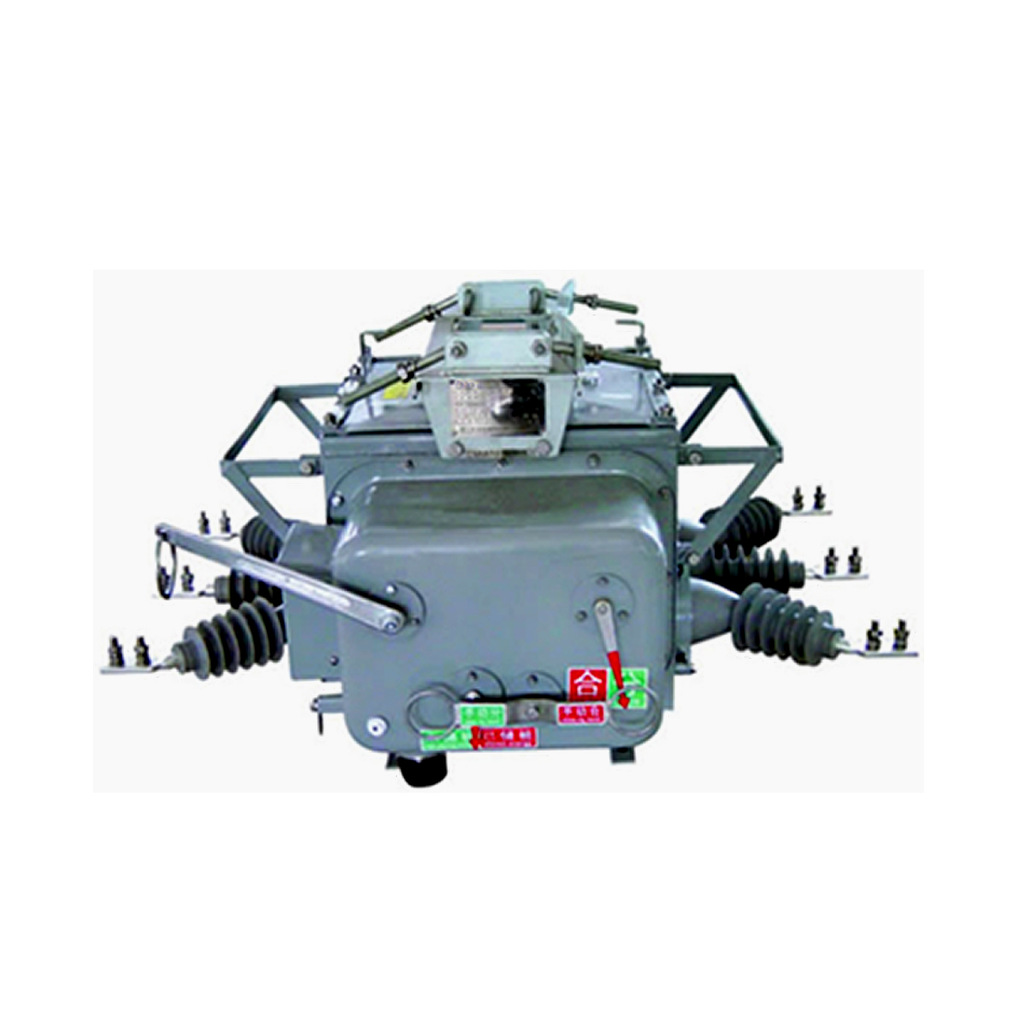

ZW10-12、ZW12-12、ZW27-12 户外高压真空断路器系三相交流户外高压开关设备，主要用于12kV等级，额定电流630A，额定频率50Hz的农网、城网、矿山、铁道、港口的配电系统，分别适用于户外架空线路，分合负荷电流、过载电流、短路电流，对电网进行切换和保护。本断路器可配隔离开关（形成明显断口），成为组合开关。隔离开关装设在断路器本体侧面，通过角钢底架与断路器连成一体，其传动轴上装设有与断路器机构之间配合的联锁装置，可防止误操作。
   该断路器配重合控制或分段控制器即构成重合器（或分段器）型智能断路器。与PT、重合控制器（分段控制器）配合，具有合闸涌流控制、过流保护和短路速断三段复合保护和1-3次重合闸，小电流接地保护，有线远方控制，也可在杆下无线遥控等多种功能，且控制器参数可以连续整定。是农网变电所、站外散点开关和简单计量开关的理想选择。

技术参数

项目 单位 参数 额定电压 KV 12 额定电流 A 630/1250 工频耐受电压 kV 42/48 雷电冲击电压（峰值） kV 75/85 额定短路开断电流 KA 12.5 16 20 / 20 25 31.5 额定短路关合电流（峰值） KA 31.5 40 50 / 50 63 80 额定短时耐受电流 KA 12.5 16 20 / 20 25 31.5 额定峰值耐受电流 KA 31.5 40 50 /50 63 80 额定短路电流开断次数 次 30 机构寿命 次 10000

外形及安装尺寸
