产品简介：
           ZMAS/ZMBS气动薄膜角形单座调节阀采用顶导向结构的气动调节阀，阀体结构紧凑，流路通畅，压降损失小流通量大。阀芯导向面积大，抗震性好，阀座关闭性能符合GB/T4213-92标准，调节阀配用多弹簧式薄膜执行机构，具有结构紧凑输出力大，该阀广泛适用于允许泄漏量小阀前后压差不大场合，控制高粘度介质及含有颗粒的流体和泥浆，闪蒸流体等，科避免结焦、堵塞，便于自净与清洗。PN220、PN320公称压力角型高压调节阀转为易产生气蚀高压系统设计的一种特殊阀门。

标准技术参数

【阀体】
形       式：单座型铸造角阀（锻造）
阀尺寸：DN20-200
额定压力：PN16、PN40、PN63、PN220、PN320
连接形式：法兰、焊接
法兰标准：钢制法兰按GB9113-200、JB/T-94
密封面形式：PN16为凸面
                       PN40、PN63为凹凸面
                       PN220、PN320为榫槽面
法兰端面距：按GB12221-89
材       料：ZG230 ~ 450
                   ZG1Cr18Ni9Ti
                   ZG1Cr18Ni12Mo2Ti
结构形式：标准型（-20℃~ +200℃）
                   低温型（-60℃~ -196℃）
                   散热型（-40℃~ +450℃）
                  波纹管密封型
压盖形式：压板式
填       料：V型聚四氟乙烯填料，柔性石墨填料
垫       片：型式--齿型和平型
                   材料--F4/改性F4，不锈钢+石墨

【阀内组件】
阀       芯：单座柱塞型阀芯
                   金属密封
                   等百分比特性（%C）
                  线性特性（LC）

【执行机构】
型      式：多弹簧式薄膜执行机构
                  ZHA-22、ZHA-23、ZHA-45
                  ZHB-22、ZHB-23、ZHB-45
阀作用：正作用，反作用
膜片材料：丁晴橡胶夹增强涤沦织物
弹簧量程：20 ~ 100KPa
                   40 ~ 200KPa
                   80 ~ 240KPa
供气压力：0.14 ~ 0.4MPa
信号接口：内螺纹M16X1.5
环境温度：-30℃~ +70℃

【阀作用（阀芯正装）】
气关式FO（配正作用执行机构）
           当气源故障时，执行机构弹簧将阀打开
气开式FC（配反作用执行机构）
           当气源故障时，执行机构弹簧将阀关闭

【附件（根据要求配置）】
          定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他

【性能】

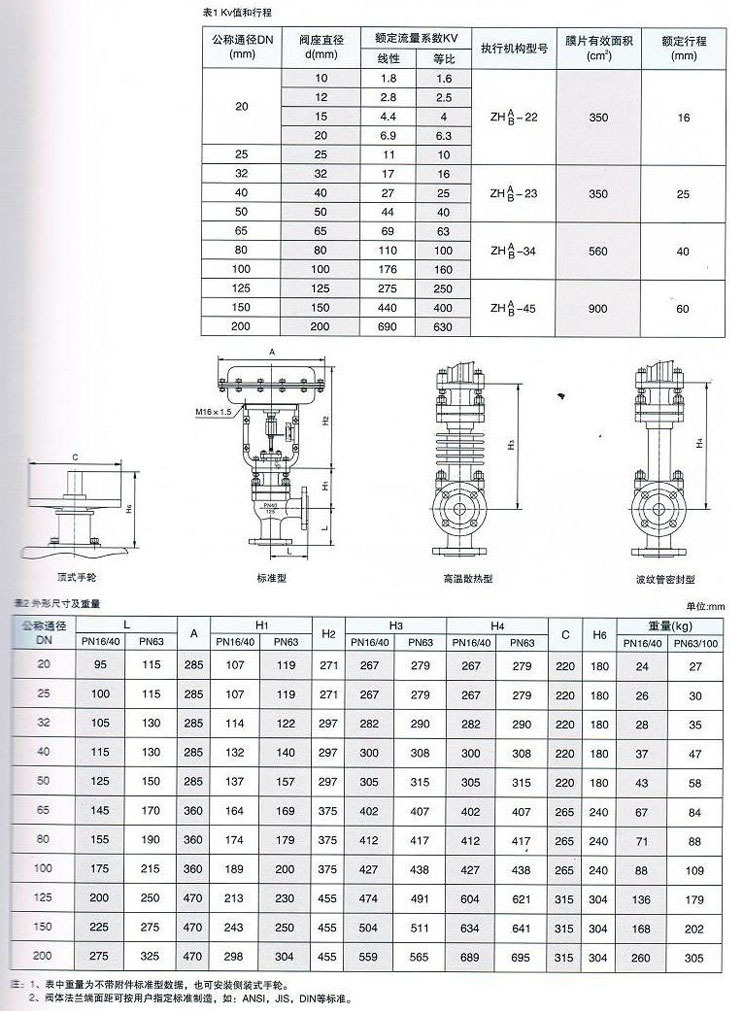

额定Kv值：参照表格1
流量特性：线性，等百分比
可调范围：50:1
阀座泄漏率（对于额定Kv值%）：
                   金属密封--小于0.01%（ANSIB16.104-1976IV级）及小于0.001%（为选择项）
回       差：带定位器的小于全行程的1%
                   不带定位器的小于全行程的3% ~ 5%
基本误差：带定位器的小于全行程的±1%
                   不带定位器的小于全行程的±5%
油漆颜色：调节阀的气动执行机构的表面应涂
                   漆，不锈钢或铜质的阀可以不涂漆；
                   阀体上的箭头及文字涂红漆。用户
                   指定色彩也可以。
