产品简介：

     ZDLQ/ZDLX电动三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股进口流体合成一股出口流体。三通阀分为（ZDLQ）合流调节阀，（ZDLX）分流调节阀。阀尺寸，压差较小时合流阀也可以作为分流阀用，但阀尺寸大，压差高的场合下请勿用分流阀。

标准技术参数：
【种类】
          ZDLQ（合流三通调节阀）
          ZDLX（分流三通调节阀）

【阀体】
形     式：三通铸造球形阀
阀尺寸：DN25-200
额定压力：PN16、PN40
连接形式：法兰
法兰标准：钢制法兰按GB9113-200、JB/T-94
密封面形式：PN16为凸面
                 PN40为凹凸面
材     料：ZG230 ~ 450
              ZG1Cr18Ni9Ti
              ZG1Cr18Ni12Mo2Ti
填     料：V型聚四氟乙烯填料，柔性石墨填料
垫     片：型式--齿型和平型
              材料--F4/改性F4，不锈钢+石墨
【阀内组件】
阀     芯：三通线性或抛物线V型缺口阀芯
【执行机构】
型     式：电动执行机构
              381LSA/XA-08 381LSA/XA-20
              381LSB/XB-30 381LSA/XA-50
              381LSC-65 381LSC-99 381LSC-160
阀作用：正作用，反作用
控制动作：比例控制或ON-OFF控制
输入信号：4 ~ 20mADC或1-5VDC须选择输入信号“断”时调节阀的
              位置（保护、全开、全关）
电     源：AC220V，50Hz
输出信号：4 ~ 20mADC（负载电阻500Ω以下）
功     耗：A型/50VA，B型/150VA，C型/220VA
保护等级：IP55
出线连接：普通S型G1/2，防爆X型G3/4
环境温度：无空间加热器-10℃~ +60℃
              有空间加热器-35℃~ +60℃
              防爆X型-10℃~ +40℃
环境湿度：普通S型95%以下，防爆V型45-85%
              隔爆等级：ExdllBT4
过载保护：A、B型任选，C型必配
手动装置：带手柄
【附件（根据要求配置）】
         空间加热器、过载保护
【性能】

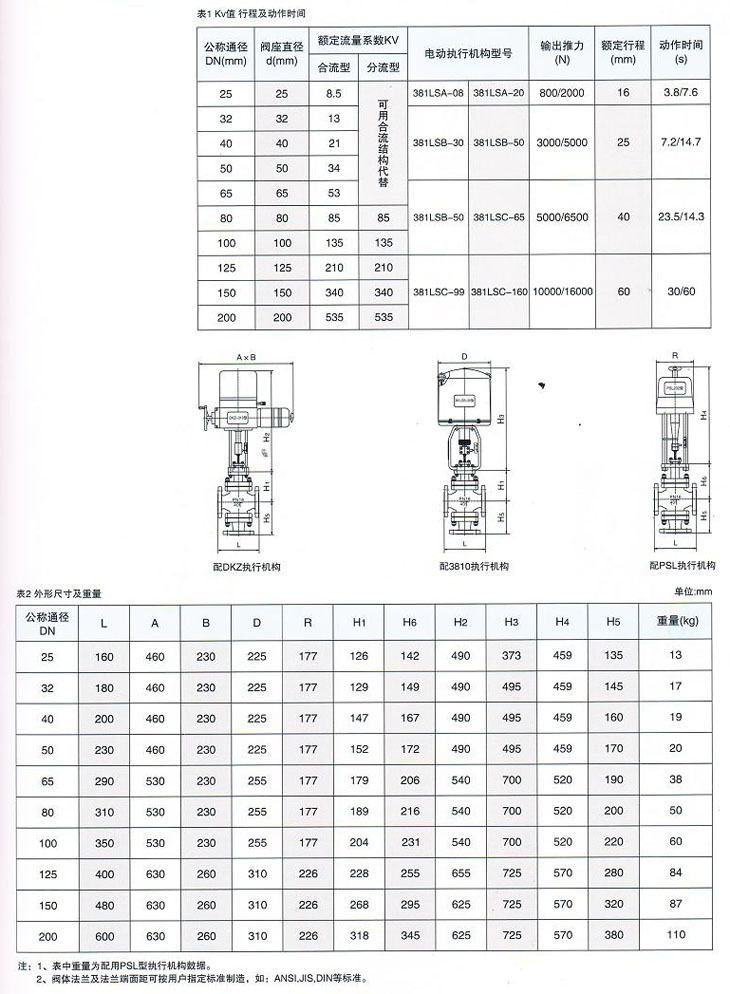

额定Kv值：参照表格1
流量特性：线性，等百分比
可调范围：50:1
阀座泄漏率（对于额定Kv值%）：
             金属密封--小于0.01%或小于
             0.001%（ANSIB16.104-1976IV
             级）
基本误差：±1%
回     差：≤1%
死     区：≤1%
动作时间：参照表格1
外形尺寸：参照表格2
接线端子图：参阅所配执行机构使用说明书
油漆颜色：调节阀的电动执行机构和阀的表面应
              涂漆，不锈钢或铜质的阀可以不涂 漆；阀体上的箭头及文字涂红漆。用
              户指定色彩也可以。
