PET自粘性压敏硅胶KL-2600AB

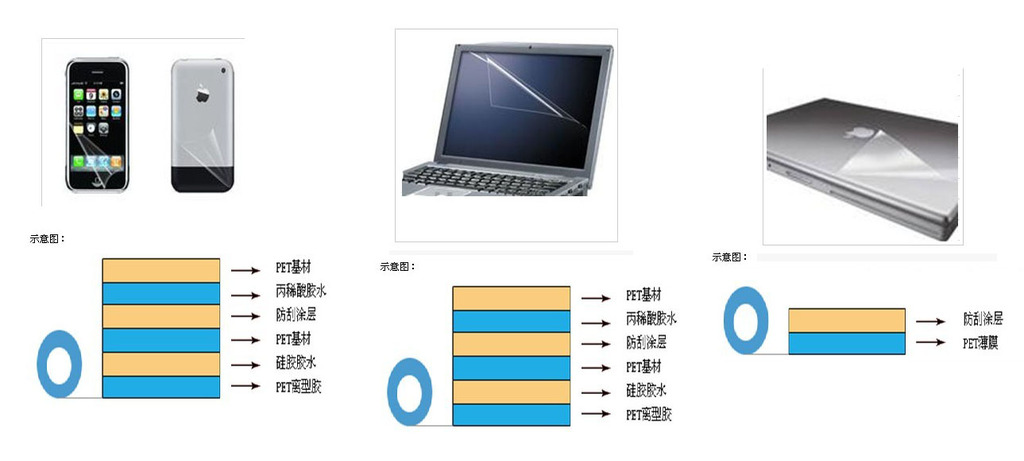

本品为加热快速固化的双组份加成型液体硅橡胶,固化后与PET基材具有良好的附着力。胶料在固化前具有较好的流支性；固化后具有优异的电气绝缘性和高透明度，应用于电脑显示器保护屏、手机保护贴等PET硅胶保护膜系列产品。

物
性

外观：
透明胶体

硬度：
2°A

粘度：
3500mpa.s

比重：
1.05

保存条件：
常温保存

拉伸强度：
6.0KG/CM²

断裂伸长率：
350%

撕裂强度：
6.97KN/m

粘着力
10g/mm ±0.5g/mm

透光率：
92%

折光率：
1.41

使用方法

1. 使用比例：胶料A:胶料B：溶剂=1:1:3(重量比)；

2. 按比例称取物料，并混合均匀；

3. 采用涂布法或压延法将硅胶均匀涂在PET膜上；

4. 90℃烘烤180秒即可。

注意事项

1．胶料混料后含挥发性溶剂，使用时应注意通风，并远离火种及高温；

2．避免长时间与皮肤接触，吸入蒸汽或与皮肤接触后应用肥皂及时清洗。

3.涂布须保持良好的适合环境，建议操作间采用无尘处理、温度控制在25～35℃，湿度控制在15～60%。粉尘过多会导致不良增多，温度过低会致使流平不佳、附着下降，湿度过大易造成涂膜缩孔，湿度过低易造成静电安全隐患，出现表面发白现象。

储存条件：未混合的物料常温下保存期为6个月。

包装

20KG/桶
