OMNI-F-008HK028S流量计和流量开关 ——德国Honsberg品牌

标签：omni-f omni 流量计 流量开关 honsberg 热式流量计

150-0056-4838刘南波

无运动部件的水流指示器

非常快的一个热系统的反应时间

只用一种材料接触介质

模拟输出，频率输出，开关量输出

清晰，易读，背光液晶显示屏

多样化的显示单位

为工业应用设计

小型紧凑

最简单的安装

150-0056-4838刘南波

原理

    热式传感器测量液体和气体流速（同见10.1.EF量热传感器的一般描述）

    基于常规的流速值，你选择流量的上下限值。这个值对应电流量(0)4 … 20 mA输出，你可以在此范围内设置开关点（同样可以是0 … 100％）。
    栅栏状态的显示，同时以%显示值，在显示屏上指示流量的作用范围。

    通过使用一个微控制器，流量计支持测量中的温度补偿和信号处理（线性化滤波）。

    请注意，该探头测量系统并不总是给予非常高的精度！在这里，一个点的测量代表管道中整个截面的流量！
    请从omni传感器家族51.1omni和数据表51.1omni2(所有其他特性的传感器范围)获取额外的数据。

150-0056-4838刘南波

技术资料

    测量范围：

        水：20-50cm/s (1-150)

        油（提需求）

        粗体显示标准值

    精度：

        ±10%FS，用10xD测试上升管的接近及出口的距离（介质：水）

    重复性：

        1%

    工作压力：

        200 bar（破坏压力=工作压力X 1.5）

    动态响应：

        水中（25℃）中等流速，1-2s

    工作温度：

        15 ... 70℃（其他温度提需求）

    储存温度：

        -20...80℃

    供电电压：

        24VDC±10%

    电能消耗：

        < 1W

    信号输出：
        4（0）.. 20MA，2（0）..10 V 500欧姆电阻0V。

    S1和S2开关值：
        PNP或NPN可选， 负荷最大300mA，可编程为最小或最大值，可防止短路和反极性

    迟滞：
        可调，滞后的位置取决于最小或最大值。

    显示：
        图形液晶显示器的扩展温度范围：-20 ... 70℃，32x16像素，背光，显示值和单位，LED信号等同步指示状态信息。

    连接：

        锁定插头M12X1,5线

    防护等级：

        IP67

    介质接触部分材质：

        不锈钢1.4571

    电子部件材质：

        外壳——不锈钢1.4305

        液晶——钢化矿物玻璃

        磁性元件——钐钴

        环——POM

150-0056-4838刘南波

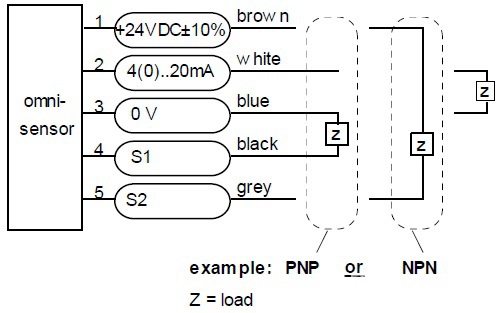

接线

开关点根据你的借口自动变成PNP或NPN型。

150-0056-4838刘南波

安装

使用生胶带密封传感器，带X标志朝向上游一侧。这是测量在工程中使用的设置，以确保最好的结果。
只需拧紧传感器的六边形螺母。密封后，你可以转动传感器头部以获得最好的阅读位置。

150-0056-4838刘南波

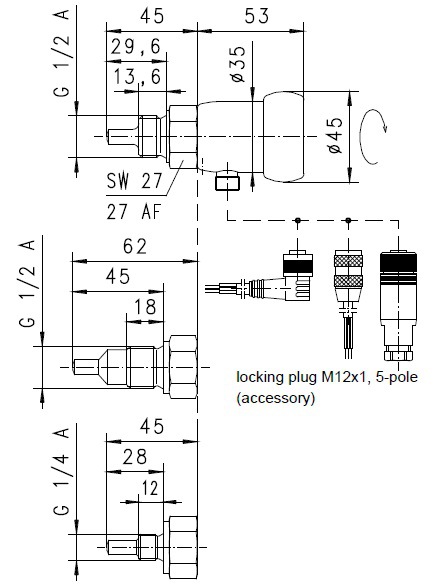

视图

150-0056-4838刘南波

选型

Omni-F  015 H K 029 S    基本型号/特别说明

        008              连接口径G1/4A

        015              连接口径G1/2A

            H            旋入螺纹

              K          不锈钢1.4571

                029      探头长度29.6mm

                028      探头长度28mm

                045      探头长度45mm

                    S    锁定插件连接M12X1,5线

                      H  鹅颈弯头

150-0056-4838刘南波

信息

流量传感器不带显示器的产品信息，请见10.2.EFKS。
