孔板流量计

用  途

L(F/R)型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再由二次仪表或调节器，对被测量流量进行记录，指示或调节。

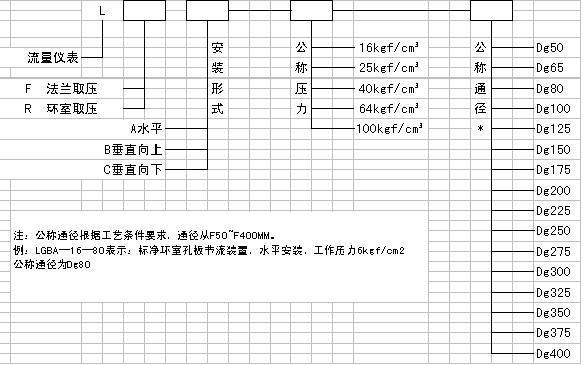

节流装置选型表：

管道条件

(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。这段足够长的直管段和节流件前的局部阻力件形式有关，也和直径比β有关，通常要求：至少前10D，后5D(D为管道内径)。

(2)安装节流件用的直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。

(3)为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀轴对称形，所以直管段必须是圆的，而且对节流件前2D范围，其圆度要求甚为严格，并且有一定的圆度指标。

(4)节流件安装在管道中，其前瑞面必须与管道轴线垂直，允许的最大不垂直度不得超过±1°。

(5)节流件安装在管道中后，其开孔必须与管道同心，其允许的最大不同心度ε不得超过下列公式计算结果ε≤0.015D(1/β-1)。

(6)所有垫片不能使用太厚的材料，最好不超过0.5mm,垫片不能突出管壁内否则可能引起很大测量误差。

(7)凡是调节流量用的阀门，应装在节流件后最小直管长度以外。

(8)节流装置在工艺管道上的安装，必须在管道清洗吹扫后进行。

导压管条件

导压管的内径和长度
