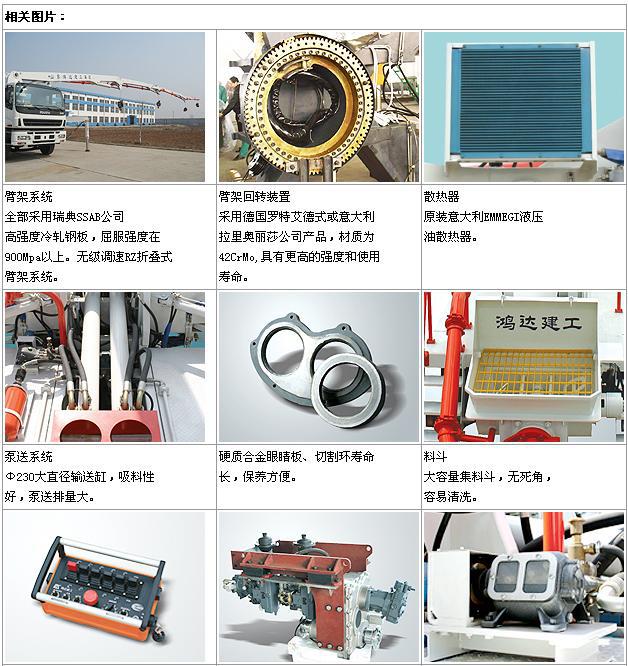

泵

送

主

要

技

术

参

数

项目名称

单位

参数

柴油机型号

BF6M1013CEP

排放标准

欧Ⅱ

发动机最大输出功率

kw

161(2300r/min)

油耗

g/kw.h

205

主系统压力

MPa

32

液压油冷却方式

风冷

理论混凝土输送量

m³/h

90

理论混凝土压力（高/低）

MPa

12/8

泵送次数（高/低）

Times/min

13/23

理论输送垂直高度

m

180

理论输送水平距离

m

500

输送管管径

mm

Φ125

上料斗容积

m m³

0.65

上料高度

mm

1345-1450

泵送混凝土塌落度

cm

14-23

最大骨料尺寸

mm

40

分配阀形式

S阀

水箱容积

L

600

润滑方式

自动润滑

砼缸径×行程

mm

230×2000

产品名称

车载式混凝土泵车

产品型号

HDT5120THB

产品商标

铁力士

车辆识别代号

LFNABUJL78AA00416

企业名称

山东鸿达建工集团有限公司

车辆类型

N3

样品说明

样车为HDT5120THB型车载式混凝土泵车,该车是山东鸿达建工集团有限公司在一汽解放青岛汽车厂同期申报的CA1120PK2L2EA80型二类汽车底盘基础上加装混凝土泵等专用设施研制的。该车属N3类柴油车,发动机布置方式为纵置。车辆驱动型式为4×2,前置后驱动。

整

车

尺寸参数

外形尺寸(mm)

长×宽×高

9000×2490×3000

底

盘

型    号

CA1120PK2L2EA80

类    别

二类

罐体外形尺寸

长×直径(mm)

----

生产企业

一汽解放青岛汽车厂

轴    数

2

罐体容积(m3)

-----

轮胎规格

9.00-20，9.00R20

轴   距(mm)

4700

轮 胎 数

6

轮距(mm)

(一桥/二桥)

1800/1800

离合器

型    号

φ380

前悬/后悬(mm)

1312/2988

型    式

单片干式膜片弹簧压紧式

接近角/离去角(°)

22/13

生产企业

湖北三环离合器有限公司

质量参数

整备质量(kg)

11805

变速器

型    号

CA6-75

额定载质量(kg)

----

型    式

机械式变速器

总质量(kg)

12000

生产企业

一汽解放变速箱有限公司

鞍座最大允许承载质量(kg)

----

操纵方式

手动

前进档位数

6

轴荷(kg)

(一轴/二轴)

4200/7800

速    比

7.285,4.193,2.485,1.563,1.000,0.820,倒档：6.777

转向器

型    号

3411010A8EB1

性能

最高车速(km/h)

93

型    式

循环球动力转向器

生产企业

沙市久隆汽车转向器有限公司

发动机

型式及类别

直列四缸、四冲程、水冷涡轮增压中冷式柴油机

转向型式

方向盘

型      号

BF4M1013-16E3

一桥

型    号

----

生 产 企 业

中国第一汽车集团公司

型    式

整体式锻压成形，“工”形断面

排量(ml)

4764

生产企业

青岛海通车桥有限公司

燃料种类

柴油

二桥

型    号

----

额定功率/转速(kW/(r/min))

124/2300

型    式

单级减速

最大扭矩/转速(N.m/(r/min))

580/(1300-1500)

生产企业

一汽山东汽车改装厂

总速比

5.571

排放依据标准

GB 17691-2005

中国第Ⅲ阶段

制动系统

行车制动系型式

双回路气压制动系统

GB 3847-2005

行车制动助力型式

----

发动机号

60024005

制动力调节型式

----

驻车制动型式

手动阀弹簧缸贮能制动

车

身

型    号

----

应急制动型式

驻车制动及行车制动尚未失效的管路同时用作应急制动

型    式

平头、可翻转式、可前翻

悬架

前

型  式

非独立式

生产企业

一汽解放青岛汽车厂

钢板弹簧片数

10

座位数（含驾驶员）

3

后

型  式

非独立式

驾驶室准乘人数（人）

3

钢板弹簧片数

12+8
