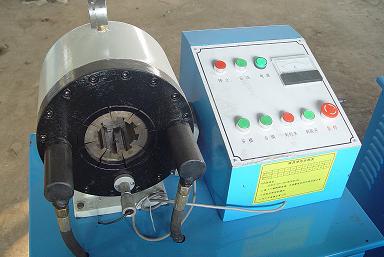

我厂生产的SF-B锁管机适用于工业、农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点。

主要技术特征

1.    扣压胶管内径：φ6～φ51mm

2.    标尺精度：     0.02mm

3.    最大扣压力：   407吨

4.    功率：         3Kw(油泵电机)

5.    转速:          1420r/min

6.    油泵排量：     10ml/rad

7.    外形尺寸：     850×430×1030（mm）

8.    重量：         290KG

注意：SL-B型带胶管剥皮功能。

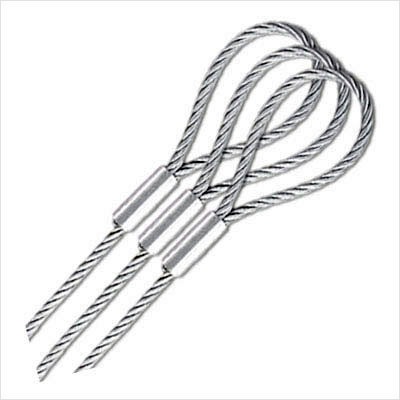

扣压后的钢丝绳

工作原理

油泵在电机驱动下，输出液压油,推动扣压油缸内的柱塞向前运动，使柱塞、前缸盖上的两个内锥套推动具有对称锥面的模座径向收缩，实现模块对胶管的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入两个开模油缸，推动扣压柱塞反向运动，模座在弹簧作用下带动模块复原。
