感謝您採用台達高機能?向量型交流電機驅動器台达变频器VFD-B系列。台达变频器VFD-B係採用高品質之元件、材料及融合最新的微計算機控制技術製造而成。本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本使用手冊，並請妥善保存及交由該機器的使用者。交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本手冊中有”危險”、”注意”等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商洽詢，我們的專業人員會樂於為您服務。

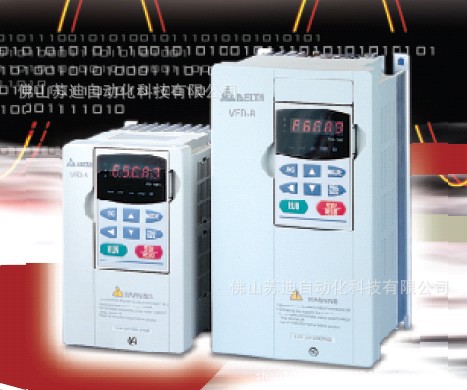

台达台达变频器VFD-B通用型系列---新一代高功能无感测向量控制型变频器,具有功能齐全、调速精度高、稳定性好及可应用范围广等特点。可广泛应用于产业机械、工厂过程控制自动化、建筑、石化、冶金、钢铁、能源、电力、楼宇、环保等国民经济5.5KVW全新产品我们现货多，价格好，并提供长达一年的全国质量联保期。

230V/单相(0.75kw-2.2kw)

230V/三相(0.75kw-37kw)

460V/三相(0.75kw-75kw)

台达变频器VFD-B通用型系列安裝環境條件

請將交流電機驅動器內裝在下列的環境條件中進行，以確保產品使用安全：

操作環境條件/環境溫度/相對濕度/壓力/安裝高度/振動

-10 ~ +40°C (14 ~ 104°F) for UL & cUL

-10 ~ +50°C (14 ~ 122°F)無防塵蓋

<90%，無結霜

86 ~ 106 kPa

<1000m

<20Hz: 9.80 m/s2 (1G) max

20~50H:5.88 m/s2 (0.6G) max

儲存懷運輸環境條件/環境溫度/相對濕度/壓力/振動

-20°C ~ +60°C (-4°F ~ 140°F)

<90%，無結霜

86 ~ 106 kPa

<20Hz: 9.80 m/s2 (1G) max

20 ~ 50Hz: 5.88 m/s2 (0.6G) max

污染程度 二級：適用工廠環境

台达变频器VFD-B泛用矢量通用型系列产品特点：

▲ 输出频率0-400Hz
▲ 可调V/F曲线及矢量控制
▲ 主频/辅频、1ST/2ND频率来源选择
▲ 16段可预设速度与15段可程序运行
▲ 选购PG卡，可做速度闭环控制
▲ 内置PID回授控制
▲ 自动转矩与滑差补偿
▲ 散热器温度检测功能
▲ 内置 Modbus (RS-485波特率可达38400bps)
▲ 支持现场通讯模块：DN-02、LN-01、PD-01

·向量控制及V/F控制*MODBUS通讯格式

·马达参数调适（Auto tuning）*参数密码锁定

·16段速、15段可程式运转*PG速度回授控制（选购）

·内含PID回授控制*自动调适加减速时间

·具启动速度追踪模式*4段加减速独立调整

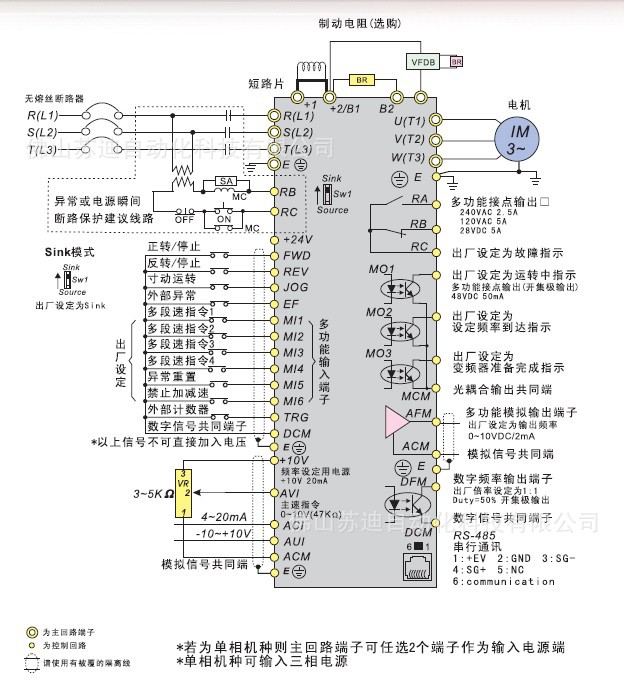

台达变频器VFD-B安裝和配線

交流電機驅動器運轉時會產生熱量，為確保冷卻空氣的通路應如上圖所示。設計留有一定的空

間，產生的熱量向上散發；所以不要安裝在不耐熱的設備的下方。

交流電機驅動器運轉時，散熱板的溫度會上昇到接近90℃。所以，交流電機驅動器背面的安裝面

必須要用能承受較高溫度的材質。

當將交流電機驅動器安裝在控制櫃內時，要考慮通風散熱，保證交流電機驅動器的周圍溫度不超

過規範值。 不要將交流電機驅動器安裝在通風散熱不良的密閉箱中。

在同一個控制櫃中安裝多台交流電機驅動器時，為了減少相互間的熱影響，建議應橫向並排安

裝。如必須上下安裝，則必須設置分隔板，以減少下部產生的熱量對上部的影響。

NOTE請勿讓各種纖維、紙片、木片(屑)或金屬碎塊等異物進入交流電機驅動器內或粘附

於散熱風扇上。

應安裝於如金屬等不會燃燒的結構上，否則可能發生火災事故.

台达变频器VFD-B系列高功能向量控制泛用型功率规格：

台达变频器VFD-B泛用矢量通用型系列参数

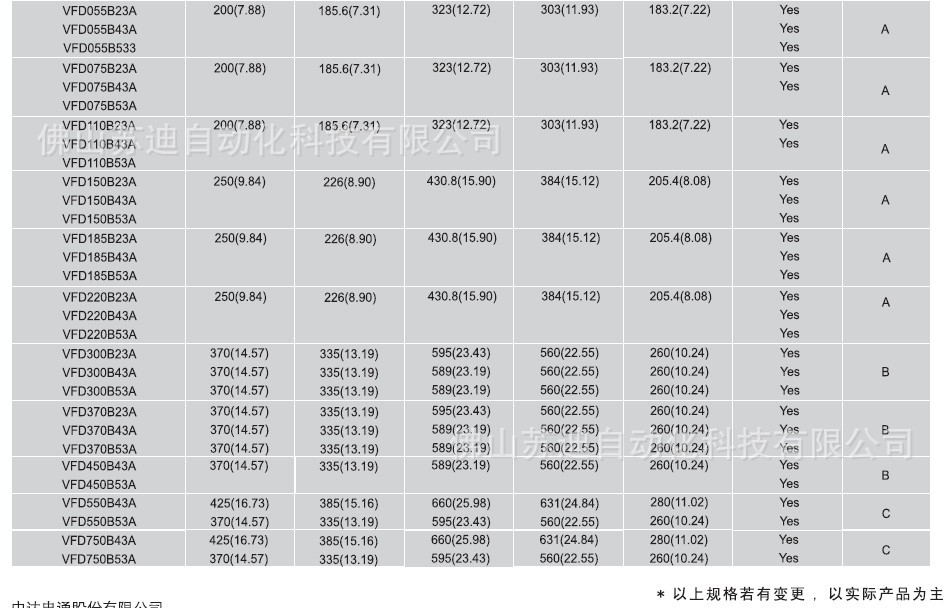

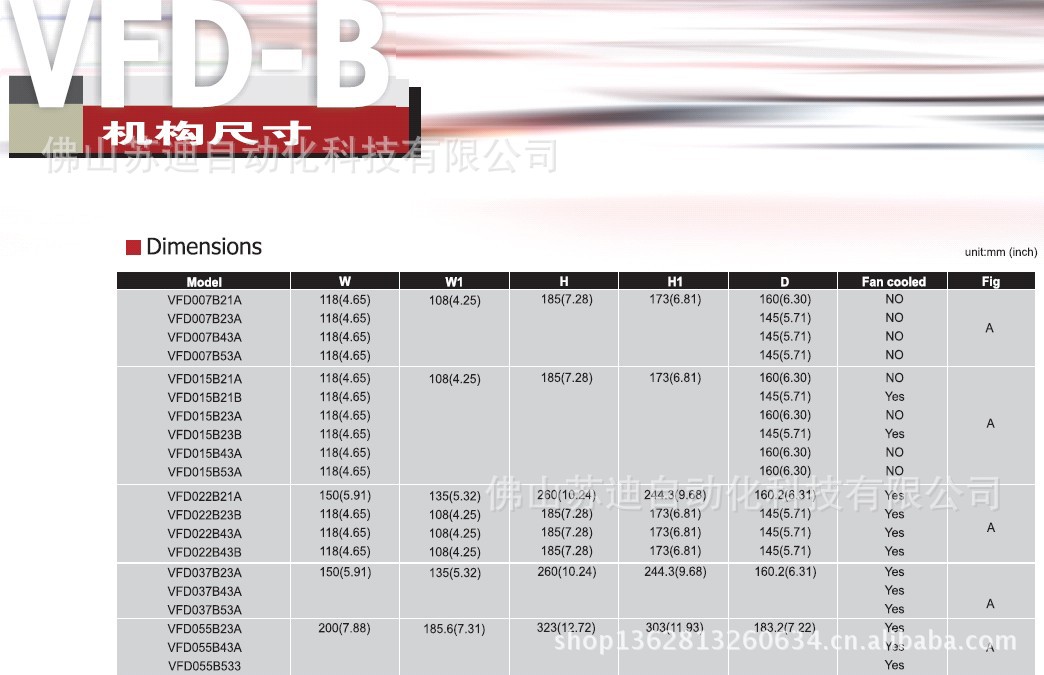

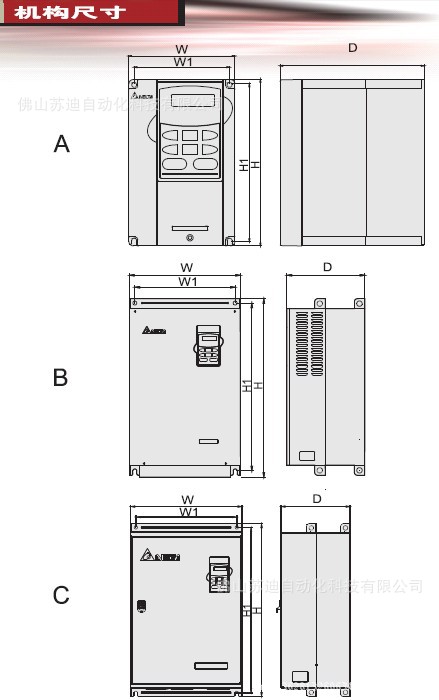

型号配接电机额定电流输入电压外形尺寸

KW    A  V      mm

VFD007B21A 0.75KW 5A 1Ф220V 118*185*160

VFD015B21A 1.5KW 7A 1Ф220V 118*185*160

VFD022B21A 2.2KW 11A 1Ф220V 150*260*148

VFD007B43A 0.75KW 2.7A 3Ф380V 118*185*145

VFD015B43A 1.5KW 4.2A 3Ф380V 118*185*160

VFD022B43B 2.2KW 5.5A 3Ф380V 118*185*145

VFD022B43A 2.2KW 5.5A 3Ф380V 150*260*160

VFD037B43A 3.7KW 8.5A 3Ф380V 150*260*160

VFD055B43B 5.5KW 13A 3Ф380V 150*272.1*191.7

VFD055B43A 5.5KW 13A 3Ф380V 200*323*183.2

VFD075B43B 7.5KW 18A 3Ф380V 150*272.1*191.7

VFD075B43A 7.5KW 18A 3Ф380V 200*323*183.2

VFD110B43A 11KW 24A 3Ф380V 200*323*183.2

VFD150B43A 15KW 32A 3Ф380V 250*403.8*205.4

VFD185B43A 18.5KW 38A 3Ф380V 250*403.8*205.4

VFD220B43A 22KW 45A 3Ф380V 250*403.8*205.4

VFD300B43A 30KW 60A 3Ф380V 370*589*260

VFD370B43A 37KW 73A 3Ф380V 370*589*260

VFD450B43A 45KW 91A 3Ф380V 370*589*260

VFD550B43A 55KW 112A 3Ф380V 425*660*264

VFD750B43A 75KW 150A 3Ф380V 425*600*264

台达变频器VFD-B泛用矢量通用型应用范围：

大楼空调、木雕机、机床、废水处理系统、天车之X-Y轴、洗衣机、平烫机、空压机、货梯、手扶梯、圆织机、横编机、制面机、四面木工刨床、纺机等

以上中达产品台达变频器VFD-B泛用矢量通用型变频器产品信息由佛山台达变频器代理商佛山苏迪自动化科技有限公司提供
