产品说明：

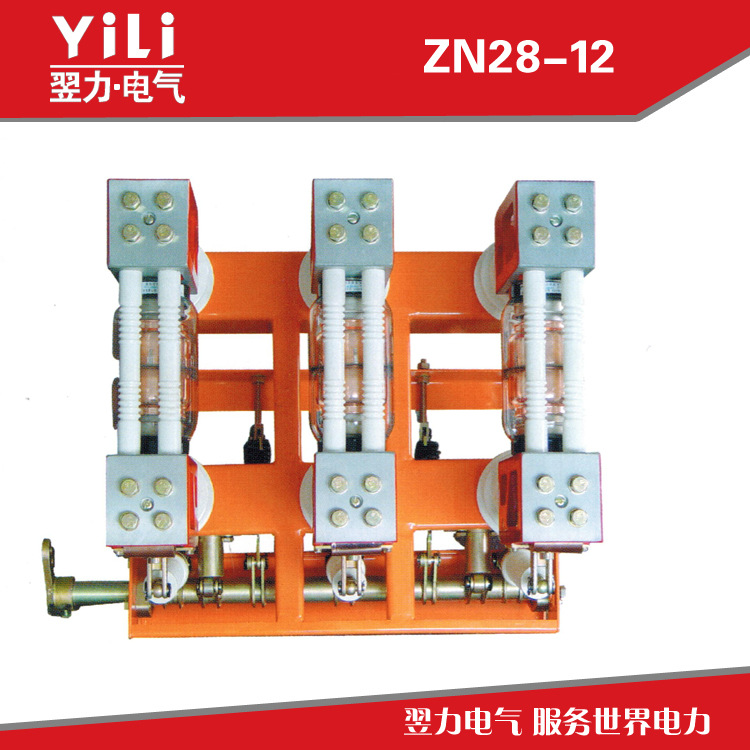

ZN28-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。该产品符合GB1984标准，该产品总体结构为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG-1A(Z)，XGN2A10(Z)等。
该产品可配用CD17、CD10型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。
产品参数：
| 项目 | 单位 | 数据 | |||
| 20kA | 25kA | 31.5kA | 40kA | ||
| 额定电压 | 12 | ||||
| 额定电流 | 630,1000 1250 | 12,501,600 | 1250,1600 2000,2500 | 1600,2500 3150 | |
| 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 |
| 额定短路关合电流(峰值) | kA | 50 | 63 | 80 | 100 |
| 额定峰值耐受电流 | kA | 50 | 63 | 80 | 100 |
| 4S额定短时耐受电流 | kV | 20 | 25 | 31.5 | 40 |
| 额定绝缘水平 | kV | 42(断口48)42 | |||
| 75(断口85)75 | |||||
| 额定操作顺序 | 分-0.3S-合分-180S-合分 | ||||
| 机械寿命 | 次 | 10000 | |||
| 额定短路开断电流开断次数 | 次 | 30 | 20 | ||
| 操动机构额定合闸电压(直流)(电磁机构参数) | V | 90/180 | 128/253 | 145/290 | |
| 操动机构额定合闸电流(直流)(电磁机构参数) | A | 71 | 128 | ||
| 操动机构额定分闸电压(直流)(电磁机构参数) | V | 220/110 | |||
| 操动机构额定分闸电流(直流)(电磁机构参数) | A | 1.9/3.8 | |||
| 触头开距 | mm | 11±1 | |||
| 超行程(触头弹簧压缩长度) | mm | 4±1 | |||
| 三相分、合闸不同期性 | ms | ≤2 | |||
| 触头合闸弹跳时间 | ms | ≤2 | |||
| 平均分闸速度(刚分6mm高) | m/s | 1.2±0.3 | |||
| 平均合闸速度 | m/s | 0.6±0.2 | |||
| 主回路电阻 | μΩ | ≤50 | ≤35 | ||
| 动静触头允许磨损累积厚度 | mm | 3 | |||
| 油缓冲器缓冲行程 | mm | 10 | |||
安装说明：
| ZN28-12真空断路器外形图(基本型) | ||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ZN28A-12真空断路器外形图 | ||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
