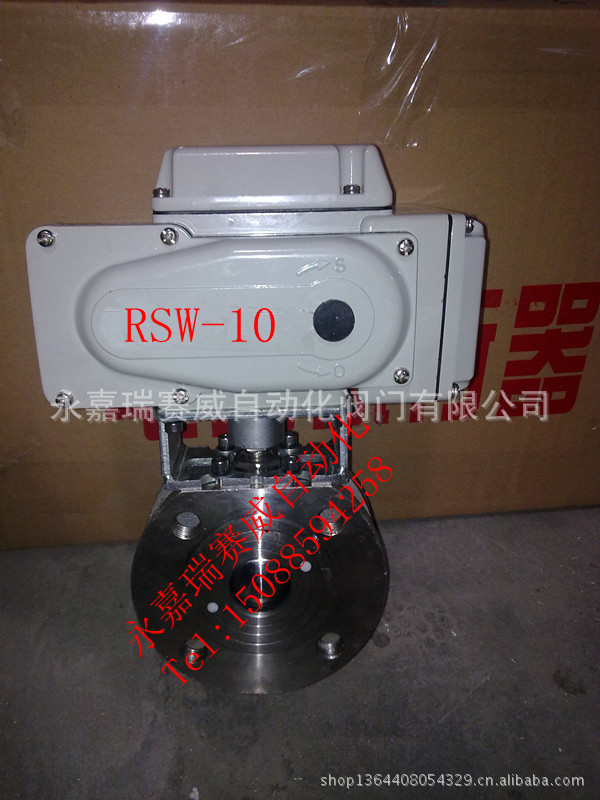

电动对夹球阀
一、电动对夹球阀概述
Q971型电动对夹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
二、电动对夹球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、电动对夹球阀主要技术参数
CH系列执行机构技术参数 | 阀体参数 |
电源 | AC200/220V，50/60Hz | 公称通径 | DN10～150mm |
输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
动作范围 | 0～90° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配RSW、RSWP、UNIC、361RS
等系列电子式电动执行机构 |
保护装置 | 过热保护 | 流量特性 | 快开特性 |
环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-150 |
250:1 | 350:1 |
手动操作 | 同附带手柄操作 | 基本误差 | ±1% |
限位 | 电气、机械二重限位 | 死区 | ≤1% |
防护等级 | 相当于IP-65 | 回差 | ≤1% |
位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 |
驱动电机 | 8W/E | PTFE≤150℃RTFE≤180℃PPL≤300℃硬密封≤450℃ |
进线接口 | PE1/2〞进线线锁 |

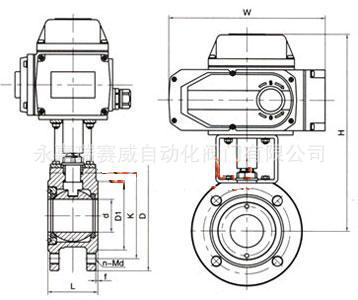

四、电动对夹球阀主要外形尺寸
公称通径
DN(mm) | 尺寸(mm) |
L | D | D1 | D2 | d | b | Z-Md | H | L1 |
15 | 35 | 95 | 65 | 45 | 15 | 14 | 4-M12 | 291 | 155.2 |
20 | 38 | 105 | 75 | 55 | 19 | 14 | 4-M12 | 296 | 155.2 |
25 | 42 | 115 | 85 | 65 | 23.5 | 14 | 4-M12 | 301 | 155.2 |
32 | 50 | 135 | 100 | 78 | 30 | 16 | 4-M16 | 311 | 195 |
40 | 60 | 145 | 110 | 85 | 36 | 16 | 4-M16 | 318 | 195 |
50 | 70 | 160 | 125 | 100 | 45 | 16 | 4-M16 | 326 | 234 |
65 | 95 | 180 | 145 | 120 | 58 | 18 | 4-M16 | 336 | 234 |
80 | 118 | 195 | 160 | 135 | 67 | 20 | 8-M16 | 363 | 271 |
100 | 140 | 215 | 180 | 155 | 76 | 20 | 8-M16 | 383 | 325 |
