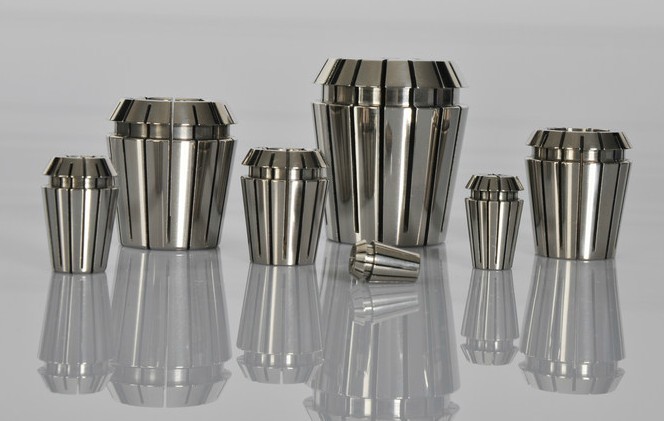

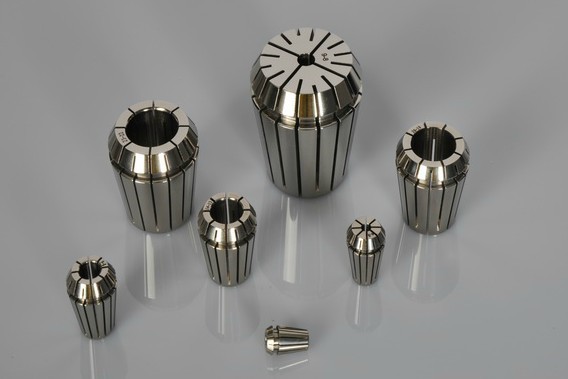

【数控刀柄用高精度ER20弹性筒夹，夹头，索咀，精度0.008 精雕机用】价格_厂家

品牌/型号

TDM/ER 20

是否进口

是

加工定制

否

材质

进口材料

是否库存

库存

型号

ER 20

标准编号

342

是否标准件

标准件

规格

ER20

是否涂层

非涂层

适用范围

刀杆

品牌

TDM

样品或现货

现货

是否批发

批发

型号	dH7	D	D1	D2	L	L1	L2	L3	弹性收缩量
ER8	1.0～5.0	8	8.45	6.5	13.5	2.98	1.5	1.2	0.5
ER11	1.0～7.0	11	11.5	9.5	18.0	3.8	2.5	2.0	0.5
ER16	1.0～2.5	16	17	13.8	27.5	6.26	4.0	2.7	0.5
ER16	>2.5～10.0	16	17	13.8	27.5	6.26	4.0	2.7	1
ER20	1.0～2.5	20	21	17.4	31.5	6.36	4.8	2.8	0.5
ER20	>2.5～13.0	20	21	17.4	31.5	6.36	4.8	2.8	1
ER25	1.0～2.5	25	26	22.0	34.0	6.66	5.0	3.1	0.5
ER25	>2.5～16.0	25	26	22.0	34.0	6.66	5.0	3.1	1
ER32	2.0～2.5	32	33	29.2	40.0	7.16	5.5	3.6	0.5
ER32	>2.5～20.0	32	33	29.2	40.0	7.16	5.5	3.6	1
ER40	3.0～26.0	40	41	36.2	46.0	7.66	7.0	4.1	1
ER50	6.0～10.0	50	52	46.0	60.0	12.6	8.5	5.5	1
ER50	>10.0～34.0	50	52	46.0	60.0	12.6	8.5	5.5	2

型号	规格 type
型号	公制(mm)	英制(in)
ER8	1,1.5,2,2.5,3,3.5,4,4.5,5	1/32,3/64,1/16,5/64,3/32,7/64,1/8,9/64,5/32,11/64,3/16
ER11	1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7	1/32,3/64,1/16,5/64,3/32,7/64,1/8,9/64,5/32,11/64,3/16 13/64,7/32,15/64,1/4,17/64
ER16	1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7, 7.5,8,8.5,9,9.5,10	3/64,1/16,5/64,3/32,7/64,1/8,9/64,5/32,11/64,3/16,13/64, 7/32,15/64,1/4,17/64,9/32,19/64,5/16,21/6411/32,23/64,3/8
ER20	1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7, 7.5,8,8.5,9,9.5,10,10.5,11,11.5,12,12.5,13	3/64,1/16,5/64,3/32,7/64,1/8,9/64,5/32,11/64,3/16,13/64, 7/32,15/64,1/4,17/64,9/32,5/16,21/64,11/32,23/64,3/8, 25/64,13/32,27/64,7/16,29/64,15/32,31/64,1/2,33/64
ER25	1,1.5,2,2.5,3,3.5,4,4.5,5,5.5,6,6.5,7, 7.5,8,8.5,9,9.5,10,10.5,11,11.5,12,12.5,13, 13.5,14,14.5,15,15.5,16	3/32,7/64,1/8,9/64,5/32,11/64,3/16,13/64,7/32,15/64,1/4, 17/64,9/32,19/64,5/16,21/64,11/32,23/64,3/8,25/64,13/32, 27/64,7/16,29/64,15/32,31/64,1/2,33/64,17/32,35/64,9/16, 37/64,19/32,39/64,5/8
ER32	1,1.5,2,2.5,3,4,5,6,7,8,9,10,11,12,13,14,15 16,17,18,19,20	3/32,1/8,5/32,3/16,7/32,1/4,9/32,5/16,11/32,3/8,13/32, 7/16,15/32,1/2,17/32,9/16,19/32,5/8,21/32,11/16,23/32 3/4,25/32
ER40	3,4,5,6,7,8,9,10,11,12,13,14,15 16,17,18,19,20,21,22,23,24,25,26	1/8,5/32,3/16,7/32,1/4,9/32,5/16,11/32,3/8,13/32,7/16, 15/32,1/2,17/32,9/16,19/32,5/8,21/32,11/16,23/32,3/4, 25/32,13/16,27/32,7/8,29/32,15/16,31/32,1
ER50	6;7;8;9;10;11;12;13;14;15;16;17;18;19;20 ;21;22;23;24;25;26;27;28;29;30;31;32;33;34	1/4,9/32,5/16,11/32,3/8,13/32,7/16,15/32,1/2,17/32,9/16, 19/32,5/8,21/32,11/16,23/32,3/4,25/32,13/16,27/32,7/8, 29/32,15/16,31/32,1,1-1/32,1-1/16,1-3/32,1-1/8,1-5/32 1-3/16,1-7/32,1-1/4,1-9/32,1-5/16
ER12	1/8,4,5,6

精度检测

L4(mm)	d(mm)	径向跳动
L4(mm)	d(mm)	A级	AA级
6	1.0-1.4	≤0.015	≤0.01 ≤5µ
10	1.5-2.9	≤0.015
16	3.0-5.9	≤8 µ
25	6.0-9.9
40	10.0-17.9
50	18.0-26.9
60	27.0-34.0	≤0.015	≤0.01

ER8,ER12,ER50:
A CLASS:0.015MM

AA CLASS：0.01MM

特制非标大孔ER夹头规格及精度检测

型号	规格		径向跳动
型号	公制	英制	A级	AA级
ER11	7.5	5/16	≤0.015	≤0.01
ER16	11,12	13/32,7/16,15/32
ER20	14,15	17/32,9/16
ER25	17,18	21/32,11/16
ER32	21,22	13/16,27/32,7/8
ER40	27,28,29,30	1-1/32,1-1/16,1-3/32,1-1/8

我公司经营的产品有：铣刀系列整体硬质合金（钨钢）铣刀,如平底铣刀、微小径立铣刀、长颈平头立铣刀、球头铣刀、微小径球头铣刀、长颈球型铣刀、圆鼻铣刀、斜度刀、铝用刀、粗皮刀、粗精刀、波浪刀…等不同款型立铣刀。白钢铣刀，如倒角刀，T型刀，沉头刀，燕尾刀，铰刀等不同款型的非标铣刀。丝攻钻头，如机用螺旋丝攻，先端丝攻，挤压丝攻，手用直槽丝攻，高钴直柄钻头，锥柄钻头等。全方位满足客户的精密切削加工需求。同时还一站式配备刀柄系列数控刀具,如ER筒夹型数控刀柄、C32强力型数控刀柄、SLA侧固式刀柄、FMA／FMB平面铣刀盘、APU一体式钻夹头刀柄、扁尾莫氏锥柄钻刀柄、NT铣床立铣刀柄、BAP／AJU／EMR立铣刀杆、铣刀盘、ER延长杆系列、BT拉钉、锁刀座、C32／OZ／ER弹簧夹头、螺母、扳手等。精密镗刀系列有组合式镗刀套装，微调精镗刀，双刃粗镗刀。还有加工中心、车床、铣床、磨床精密配件，如精密虎钳、卡盘、顶尖、钻床等。刀具选用德国高级钨钢原材和德国精密加工设备和加工技术，以优质的品牌性价比在业界取得了好评，产品广泛用于航空制造、汽车模具、眼镜、钟表、手机、电子、精密模具、机械加工等产业。
