Z41Y锻钢闸阀，高压法兰锻钢闸阀，锻钢闸阀 &66
 | 法兰锻钢闸阀的详细资料： |  |
Z41Y法兰锻钢闸阀有三种阀盖设计形式。种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

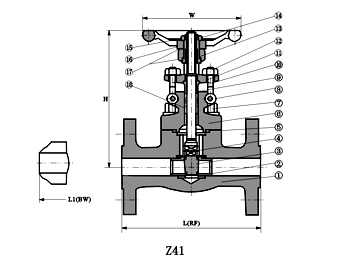

| 法兰锻钢闸阀标准材质细表 | 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(l) | 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 销钉 | A276 420 | A276 304 | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 410 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 润滑垫片 | A473 431 | 18 | 填料 | Flexible Graphite | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
| | 法兰锻钢闸阀 主要连接尺寸及重量 | NPS | 1/2" | 3/4" | 1" | 1 1/2" | 1 1/4" | 2" | L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 | L1(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | H(开) | 197 | 197 | 236 | 246 | 283 | 330 | W | 125 | 125 | 160 | 160 | 180 | 200 | 重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 | BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
订货须知：
一、①法兰锻钢闸阀产品名称与型号②法兰锻钢闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的法兰锻钢闸阀型号，请按法兰锻钢闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
|
|
