CC1101无线模块

简介：

W-RT-C01S8基于TI-Chipcon的CC1101无线收发芯片设计，是一款完整的、体积小巧的、低功耗的无线收发模块。CC1101是TI Chipcon推出的ISM频段无线收发芯片之一，主要设定为433MHz-915MHz频段，最大输出功率可达到10dbm，高灵敏度（433M，0.6kbps1%误码率时为-116dbm）电流功耗低，正常接收模式下为16mA，支持0-500kbps的数据传输速率。支持多种调试模式（OOK、ASK、GFSK、2-FSK、MSK）并提供对同步字检测、地址校验灵活的数据包长度以及自动CRC处理的支持。

模块采用SMD、DIP两种接口模式，既可以满足客户表贴应用方式，也可以通过2.0mm的标准间距排针实现横向、纵向转接。模块尺寸较小方便应用于便携式产品，且通过与低功耗MCU配合可以很好得应用于低功耗系统中。

1.1 基本特性

●省电模式下，低电流损耗

●方便投入应用

●高效的SPI四线接口

●工作温度范围：﹣40℃～＋85℃

●工作电压：1.8~ 3.6 Volts.

●有效频率：SUB GHhz

●灵敏度高（-116dbm）、功耗低在16mA@433MHz_0.6kbps应用下

●独立的64字节RX FIFO和TX FIFO

●参考距离：370m（测试环境：空旷可视无干扰，乡间高速公路附近）

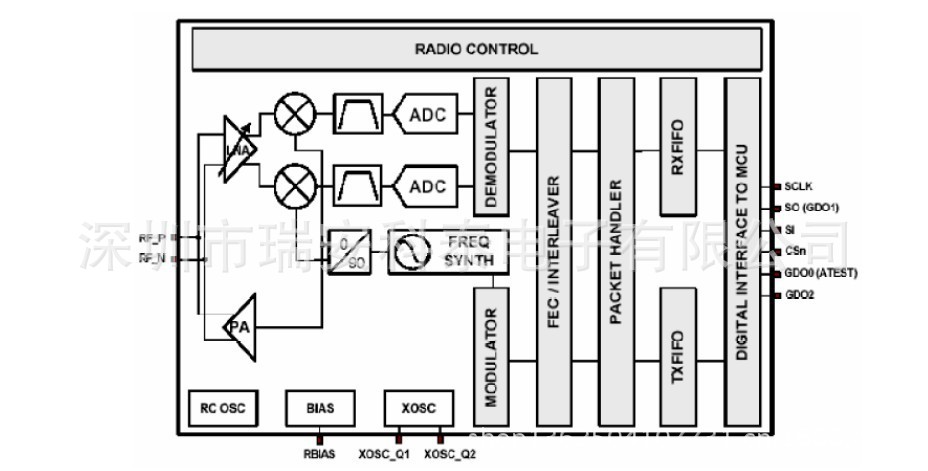

1.2 模块方框图

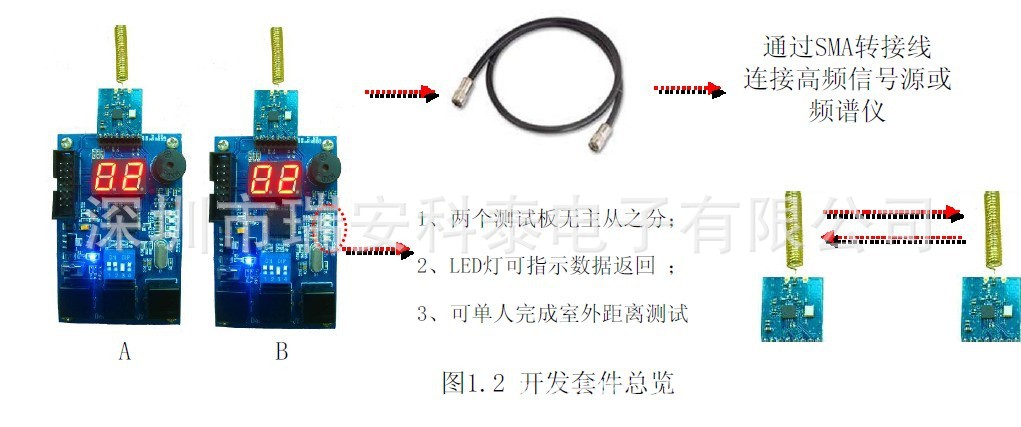

1.3 评估套件

本公司针对W-RT-C01S8模块开发的多功能开发套件，体积小，功能完善，开发套件能够完成类型的FSK双向收发数传模块性能评估及协议学习，缩短产品开发时间，是研发的极佳选择。

开发套件功能介绍

■ 配合测试仪器（高频信号源、频谱仪器）等，测试主要性能参数；

■ 配合模块，室外测试，模拟空旷地，停车场，建筑群，等环境下进行距离测试；

■ 通过读取RF Module和MCU之间的通讯数据。了解数据传输的协议；

1.4 组件选配

■ 测试架一对（含6按键发射底板一个、带LED指示同时蜂鸣器发声的接收底板一个）；

■ 标准SMA-315MHz、433MHz天线（胶棒天线、弹簧天线、单芯铜导线、0.8mm漆包线）；

■ 标准AA电池（9V方形电池，主板LDO设计可DC-DC降为3.3V、5V电源）；

■ 客户待评估模块（收发模块2个，模块样品请联系销售申请）；

■ SMA双头高频线1根（客户研发部门需配置高频信号源、频谱仪、数字示波器等）；

1.5 天线选配

  对于操作在50Ω的系统而言，使用一个λ/4单阜天线，我们使用以下公式计算此天线需要的长度是：L=7132/f (cm)。若天线在PCB上，在天线下面PCB的背部要确保没有零件也没有接地平面。λ/4单阜天线多采用单心线(0.8mm~1.6mm)，应避免使用多蕊线。在产品中应用时若环境因素不佳，可以外加SAW Filter 来增强抗干扰能力。

2.部分电路描述

◆CC1101用作一个低IF接收器。接收的RF信号通过低噪声放大器（LNA）放大，再对中间频率IF求积分来向下转换。

◆在IF下，I／Q信号通过ADC被数字化。自动增益控制（AGC），细微频率滤波和解调位／数据包同步均数字化地工作。

◆CC1101的发送部分基于RF频率的直接合成。频率合成器包含一个完整的芯片LC VCO，和一个对接收模式下的向下转换混频器产生I和Q LO信号的90度相移装置。

◆一块晶体将连接XOSC_Q1和SOSC_Q2上。晶体振荡器产生合成器的参考频率，同进为数字部分及ADC提供时钟。

◆一个4线SPI接口被用作配置和数据缓冲通路。数字基带包括频道配置支持，数据包处理及数据缓冲。

2.1 PCB布局要求

◆要有好的RF性能，适当的PCB布局是非常重要的。在可容许范围内，建议使用双层PCB 布局以便于在其中一层可以加上连续的接地平面。大量的via holes可以将上层接地部分连接至下层的接地平面。

◆在CC1101内部，电源与接地线是分开的，各有独立的区块各自提供偏压使得最小的噪声效应。

◆电压振幅变化较大的控制线和数字信号线路必须远离LAN与OSC共振器件以避免造成干扰。

3.电气规范

3.1 绝对最大额定值

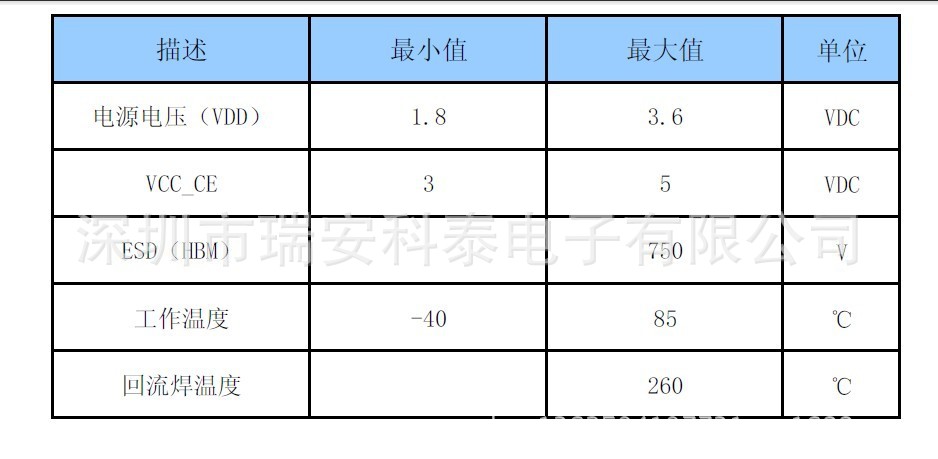

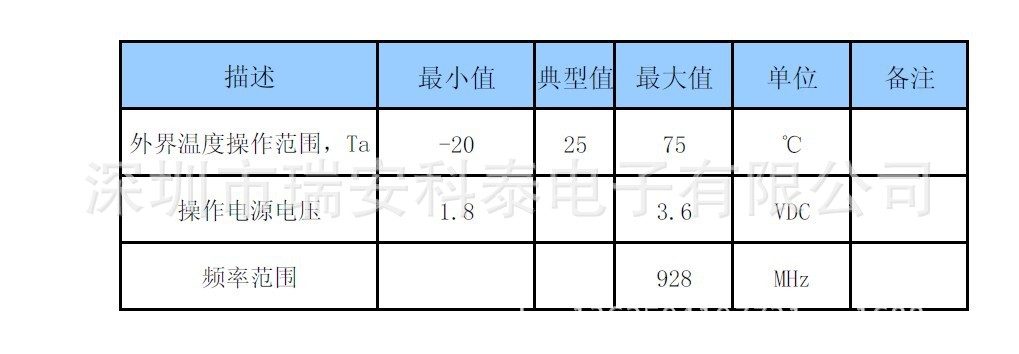

3.2 推荐的操作条件

3.3 直流特性（除非另有说明，否则温度=25℃，Vcc=3.3V）

3.4 射频特性（除非另有说明，否则温度=25℃，Vcc=3.3V）

4.引脚信号和接口定义

4.1 引脚功能描述

W-RX-P01D6模块具有单路串行数据口，用于连接到用户的MCU上。模块各引脚的功能如下表所示：

4.2 尺寸及封装

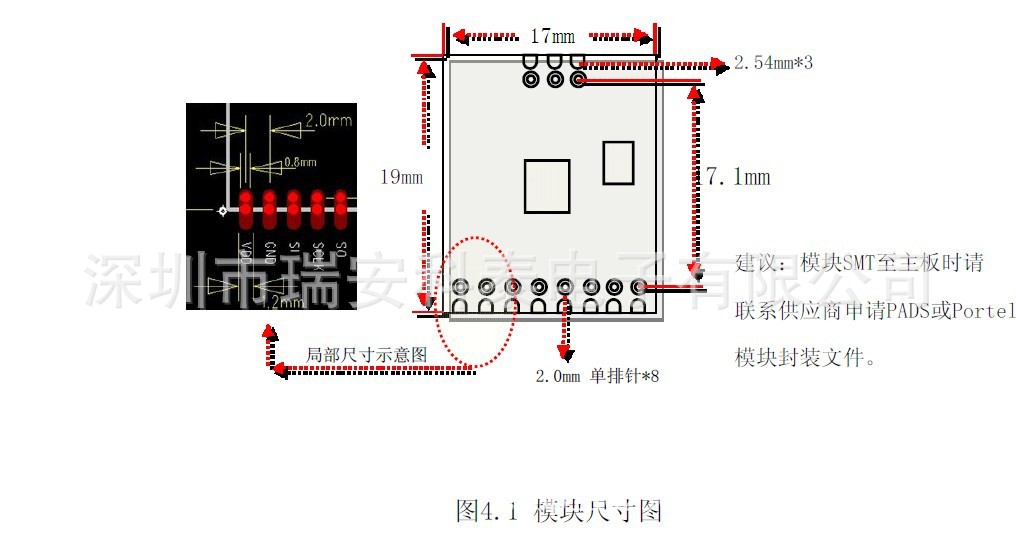

4.2.1模块尺寸

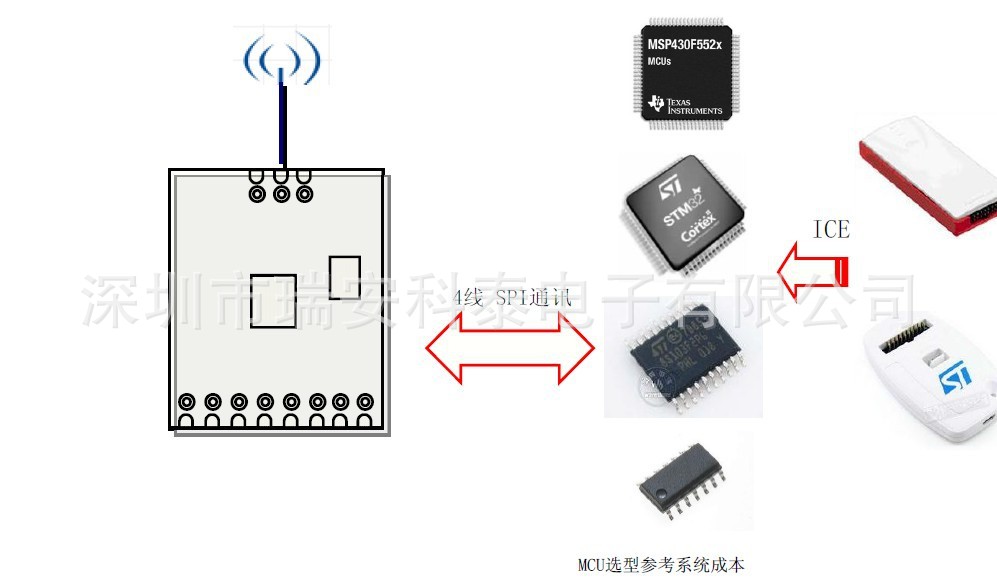

4.2.2 模块应用连接图（系统需共“地”，共电源）

应用推广

产品应用                                             产品特性

安防         病环监控                        ◆一致性能好

自动抄表     健康护理                        ◆外围元件极少，免调试

灯光控制     资产管理                        ◆易过无线法规FCC

过程控制      门禁控制                       ◆灵敏度好-115dBm

遥控接收器    无线数据传输                   ◆距离远空阔300m(发射功率10dBm时)

——————————————————————典型应用
