专业供应ZZY型自力式压力调节阀自力式调节阀专业厂家

1台起批

￥2300.00

中国杭州

产品属性

图文详情

品牌推荐

品牌/型号

金奥/ZZY

连接形式

法兰

驱动方式

气动

品牌

金奥

公称通径

DN15-300（mm）mm

型号

ZZY

密封形式软密封型

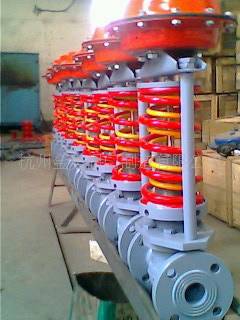

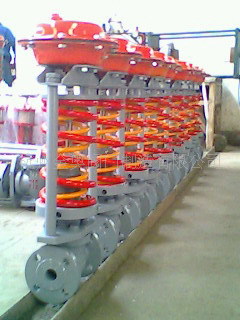

ZZY自力式压力调节阀

产品介绍

ZZY自力式调节阀 ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

产品特点

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。

主要零件材料

主要零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯不锈钢
填料：丁腈、乙炳、氟、耐油橡胶

技术参数

主要技术参数和性能指标

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	最大	10
	最小	1.25

尺寸重量

外形尺寸重量

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头累纹			M16×1.5

连接标准

法兰标准：铸法法按BG9113-88、JB/79-94

法兰密封面型式：PN16凸面

PN40、64为凹凸、阀体为凹面

结构长度按BG12221-98

执行机构信号接口：内螺纹M16×1.5

※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等。
