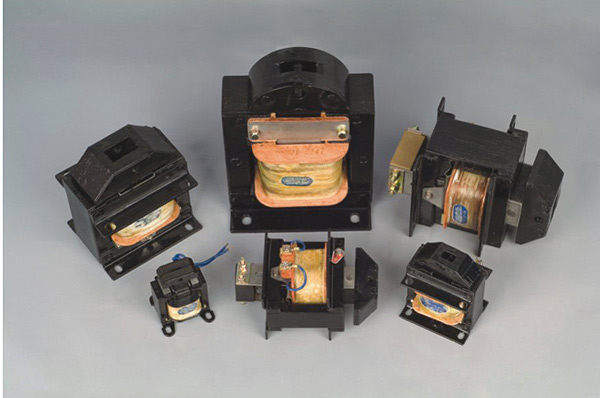

厂家供应MQ1电磁铁 牵引电磁铁 交流模拟电磁铁 小型电磁铁
用途 本系列电磁铁适用于交流50H，电压至380V的控制电路中。作为机械设备及自动化系统的各种操作机构的远距离控制及机械制动的动力元件。
正常工作条件
安装在无显著摇动和冲击振动的地方。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则，可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%（特殊要求可订货时提出）。
主要技术参数
电磁铁就垂直方向安装，（当衔铁向上运动时，电磁铁的吸引力应包括衔铁重量）。
电磁铁的反作用力的方向，必须与衔铁的中心线相重合。
当电磁铁长期使用，产生异常噪音或不闭合时，可拆开电磁铁，将磁铁极面油污及脏物清除干净，以免烧毁电磁铁线圈。 型号 | 额定电压（V） | 额定吸力（N） | 额定行程(mm) | 操作频率(T/h) | 起动伏安 VA | 吸特伏安VA | 备注 | MQ1-0.7N/Z | 110 220 380 | 7 | 10 | 1200 | | | | MQ1-1.5N | 110 220 380 | 15 | 20 | 600 | 450 | 50 | 相当于MQ1-5101 | MQ1-1.5Z | 相当于MQ1-6101 | MQ1-3N | 110 220 380 | 30 | 25 | 600 | 1000 | 80 | 相当于MQ1-5111 | MQ1-3Z | 相当于MQ1-6111 | MQ1-5N | 110 220 380 | 50 | 25 | 600 | 1700 | 95 | 相当于MQ1-5121 | MQ1-5Z | 相当于MQ1-6121 | MQ1-8N | 110 220 380 | 80 | 25 | 600 | 2200 | 130 | 相当于MQ1-5131 | MQ1-8Z | 相当于MQ1-6131 | MQ1-15Z | 110 220 380 | 150 | 50 | 300 | 10000 | 470 | 相当于MQ1-5141 | 30 | 600 | MQ1-25N | 110 220 380 | 250 | 30 | 600 | 10000 | 780 | 相当于MQ1-5151 |
订货代号
阀用电磁铁 | 设计序号 | 额定吸力(Kgf) | 推动式 | 拉动式 | MQ | 12 | 27/54 | Z | N |
行程-力特性曲线

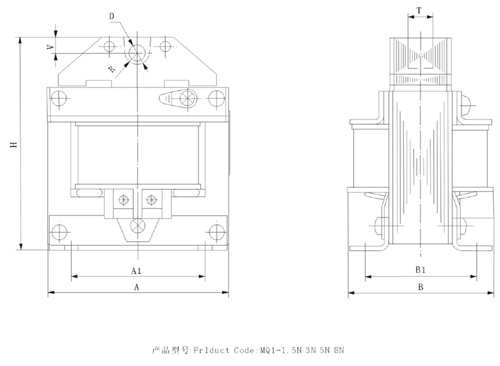

型号 | 外形尺寸 | 安装尺寸 | 安装孔 | 有关尺寸 | 衔铁重量 g | A | B | H | A1 | B1 | a | B | D | R | V | T | MQ1-0.7N | 51.5 | 51 | 66 | 40 | 36 | 8 | 6 | φ4 | 4 | | 2 | 108 | MQ1-1.5N | 70 | 80 | 85 | 55 | 39.5 | 8 | 6 | φ5 | 5 | 5 | 9 | 250 | MQ1-3N | 83 | 85 | 96 | 60 | 47.5 | 8 | 6 | φ7 | 7 | 7 | 10 | 450 | MQ1-5N | 110 | 100 | 120 | 83 | 59 | 10 | 7 | φ8.5 | 10.5 | 9 | 12 | 875 | MQ1-8N | 110 | 100 | 120 | 83 | 72 | 10 | 7 | φ8.5 | 10.5 | 9 | 18 | 1230 |

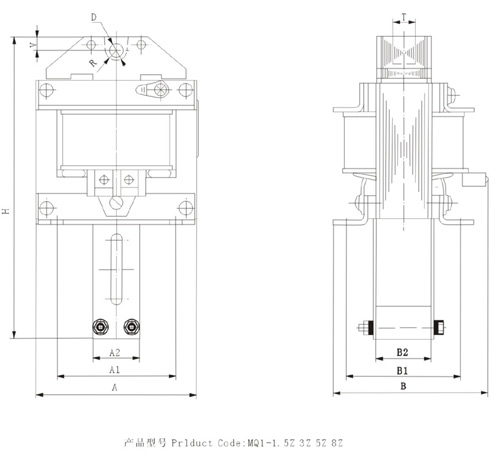

型号 | 外形尺寸 | 安装尺寸 | 安装孔 | 有关尺寸 | 衔铁重量 g | A | B | H | A1 | B1 | A2 | B2 | a | B | D | R | V | T | MQ1-0.7N/Z | 51.5 | 51 | 66 | 40 | 36 | 12.5 | | 8 | 5 | φ4 | 4 | | 2 | 108 | MQ1-1.5NZ | 70 | 85 | 120 | 55 | 44.5 | 18 | 23.5 | 8 | 6 | φ5 | 5 | 5 | 9 | 302 | MQ1-3NZ | 83 | 90 | 135 | 60 | 50.5 | 24 | 26 | 8 | 6 | φ7 | 7 | 7 | 10 | 537 | MQ1-5NZ | 110 | 105 | 165 | 83 | 67 | 35.8 | 34 | 10 | 7 | φ8.5 | 10.5 | 9 | 12 | 1160 | MQ1-8NZ | 110 | 120 | 165 | 83 | 80 | 35.8 | 47 | 10 | 7 | φ8.5 | 10.5 | 9 | 18 | 1530 |
型号 | 外形尺寸 | 安装尺寸 | 安装孔 | 有关尺寸 | 衔铁重量 g | A | B | H | A1 | B1 | a | B | D | R | V | T | MQ1-15N | 142 | 113 | 198 | 108 | 85 | 12 | 12 | φ13.5 | 14 | 10 | 12 | 2600 | MQ1-25N | 142 | 148 | 198 | 108 | 120 | 9 | 9 | φ13.5 | 14 | 10 | 20 | 4500 |
