概述

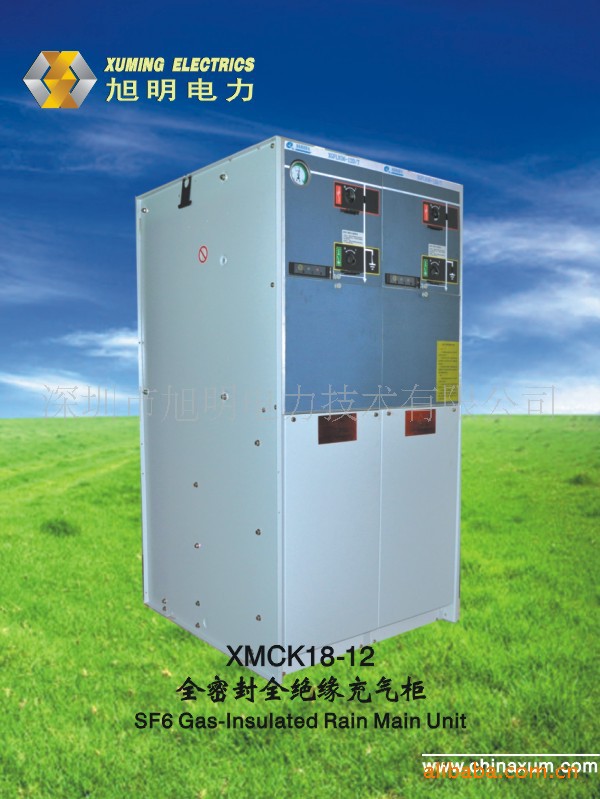

深圳市旭明电力技术有限公司自主研发生产的XMCK(XGN)18-12/24型充气式SF6金属封闭全绝缘系列环网开关柜，已经国家高压电器试验中心型式试验和广东省经贸委鉴定会鉴定。广泛用于20KV/10KV配电系统，是城乡各类用户变配电系统的首选开关产品。开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。XMCK(XGN)18-12/24型充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性。XMCK(XGN)18-12/24型充气式开关柜同时可以提供工厂化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。XMCK(XGN)18-12/24型开关柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。XMCK(XGN)18-12/24型充气式开关执行GB标准。在室内条件下(20℃)运行的设计寿命超过30年。
主要特点
XMCK(XGN)18-12/24系列充气柜以SF6气体作为灭弧及绝缘介质；开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF6气体，防护等级达到IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行
故障；所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。开关柜分为固定单元组合和可扩展单元组合两类；开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；柜体尺寸小安装方便，并能够适合空间狭小及环境条件不良的地方；开关柜可根据用户的不同需求配置电动、远控及监测装置；
性能指标
• SF6 气体压力 20℃下绝对压力为1.4bar
气体年泄漏率 0.5%/ 年
防护等级 IP67
气室不锈钢厚度 3.0mm
• 母线
开关柜内母线 320mm2 Cu
开关柜接地母线 150mm2 Cu
• 颜色
开关柜前面板 RAL 7012
侧板和电缆室前盖板 RAL 7035
• 正常运行环境条件
最高温度 40 ℃
最低低温度 -40 ℃
最大平均相对湿度 ≤ 95％
海拨高度 ≤ 1000 米
• 满足标准
GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
GB3309
IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694
