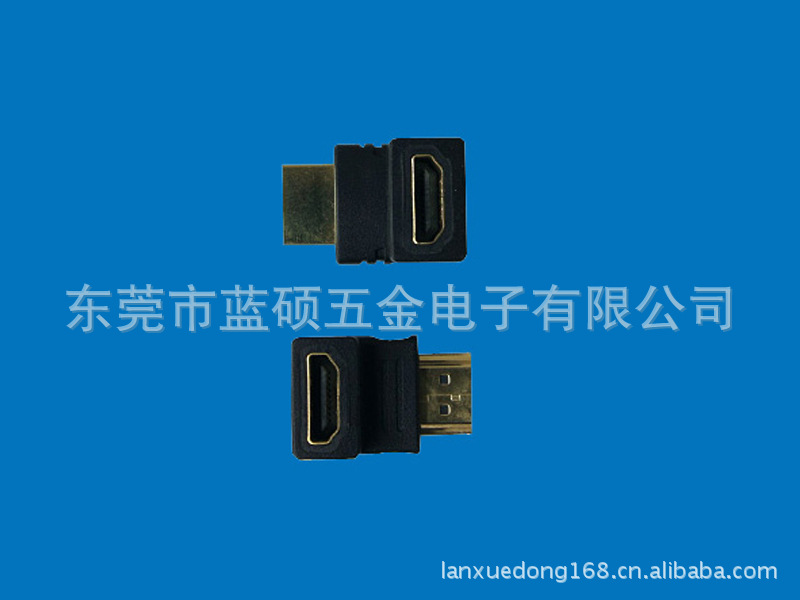

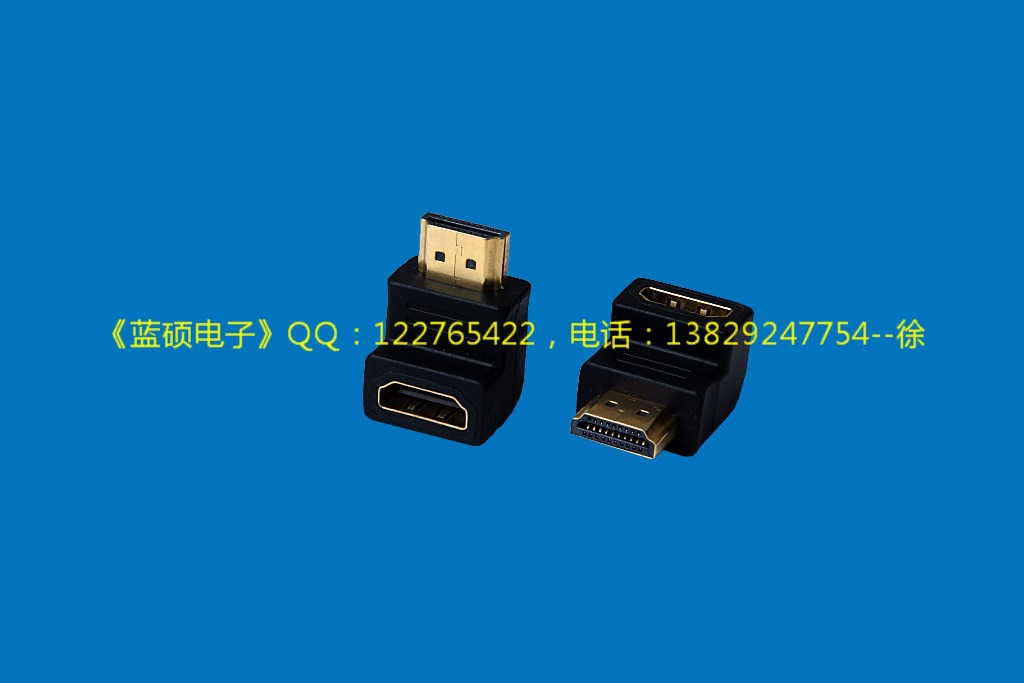

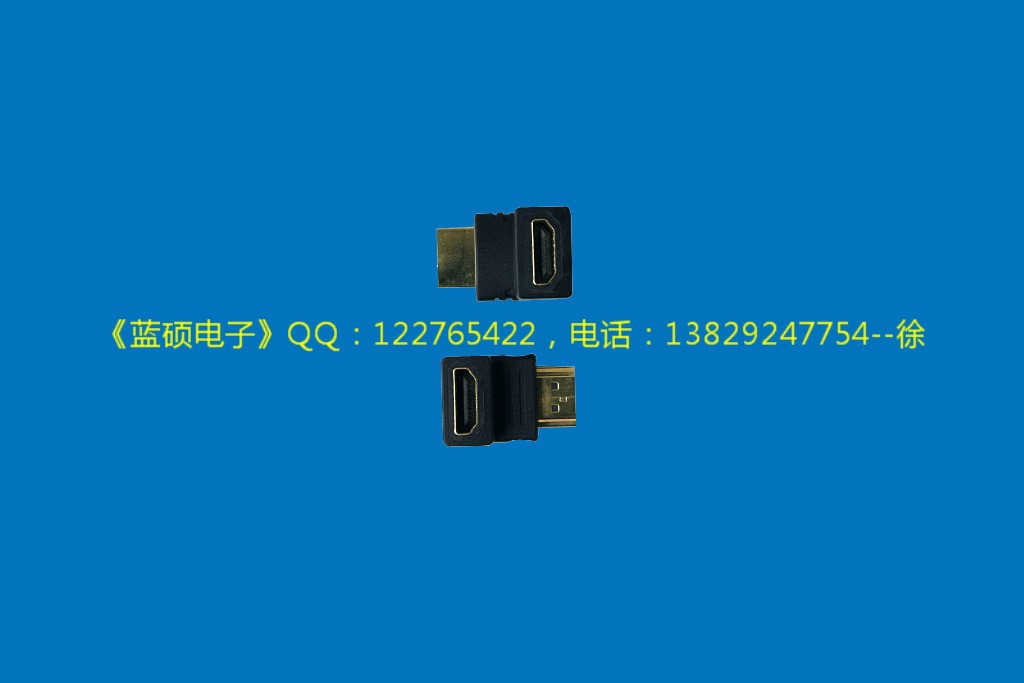

型号：HDMI公 转 HDMI母 90°转接头
HDMI转接头:
1.主要用来延长设备与操作人之间的操作及各种不同设备之间接口的转换;
2.无需驱动,即插即用;
3.携带方便,轻巧.
手机转接主要接口形式：HDMI,DVI,VGA等
产品用途：手机应急充电转接、数码相相机笔记本等充电转接、太阳能电池板转接连接、应急电源转接、数码产品充电转接、电子礼品套装、登山旅游途中数码产品应急充电。
产品特点：小巧、便捷、及时、高效。
品质和服务：可送样板确认产品型号、接口等。我司可承诺品质方面优势。大货客户可以全检或抽检，如有发现品质异常或非人为原因造成产品损伤，可联系我司退换货.
外形：
1.PVC单色外模(颜色可依客人自定)
2.19Pin HDMI Connector Gold插头镀金(可选）
用途（可用于以下机器设备）：
1）HD-DVD（高清晰DVD），Blue-ray DVD（蓝光DVD）；
2）Game Machines: Sony Plays (Sony游戏机)；
3）LCD TVs（液晶电视机），Plasma Display (等离子体显示器)
4）Rear Projection Microdisplays (最新投影仪微型显示器)
5）Hi-def DVD Payers (高清晰DVD播放器);
6）A/V Receivers (音视频接收机)；
7）Digital Television (数字电视)
综合特性:
1） 插头镀金，可加防尘罩保护，即插即用，信号传输稳定；
质量：
1）100%通过1080P测试；
2）采用Blue-ray DVD (蓝光DVD)，Sony HD TV (Sony高清电视机)，PS3测试，产品出货前，100%进行测试；
3）100％符合HDMI的要求;
4）符合可靠性试验和电气试验的所有要求;
技术参数：
1.HDMI1.3a DVI
2.单链接带宽高达10.2Gbps（340MHz）
3.支持10位、12位和16位（RGB或YCbCr）色深
4.支持“x.v.Color™”
5.自动音频同步的功能
6.支持新型无损压缩数字音频格式Dolby TrueHD和DTS-HD Master Audio
7.支持H·D电影的HD-DVD和蓝光格式
8.支持1080P
包装：
1）支持OEM，可用客人logo(可选);
2）PE塑胶袋或真空罩包装。(可选）
五金材质：铜壳全镀24K金接口.
注塑： 采用黑色pvc注塑、带花纹，抗磨损、柔韧性强。
可否加LOGO:可以。
样品:可根据客户提供或客户图片尺寸来样打样。
重量：个/11克。
包装：单个PE骨袋封装+外箱
最少订量：1000pcs
交期:5-10天。
产品说明: 媒介HDMI线材转接用, 电视机上采用DVI、HDMI的目的是利用
数字传输不容易受干扰的特性，免除传统的2次数/模转换，避免信号损失;
DVI(DVI-HDTV),主要用于连接传输无压缩、高清晰度视频信号;支持HDTV信号
高清晰度图像的无压缩传输、体验超高分辨率数字视频的极致享受. 适用范围:
电脑、数字电视、等离子、液晶电视、投影仪等设备之间的连接。
HDMI，英文全称是High Definition Multimedia
Interface，中文名称是高清晰多媒体接口的缩写。2002年4月，日立、松下、飞利浦、索尼、汤姆逊、东芝和 Silicon
Image七家公司联合组成HDMI组织。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
HDMI - 概念
HDMI
[1]HDMI（高清晰度多媒体接口）是首个也是业界唯一支持的不压缩全数字的音频/
视频接口。HDMI 通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。HDMI 在单线缆中提供任何音频/ 视频源（如机顶盒、DVD
播放机或 A/V 接收器）与音频和/ 或视频监视器（如数字电视 DTV ）之间的接口。HDMI
支持单线缆上的标准、增强的或高清晰度视频和多声道数字音频。它传输所有 ATSC HDTV 标准并支持 8频道、192kHz、不压缩的数字音频和现有的压缩格式（例如 Dolby Digital 和
DTS），HDMI 1.3 还新增了对新型无损数字音频格式 Dolby® TrueHD 和 DTS-HD Master Audio™
的支持，空余带宽用于未来增强和需求。
HDMI - 视音频传输
HDMI数据传输示意图
HDMI输入的源编码格式包括视频像素数据、控制数据和数据包。其中数据包中包含有音频数据和辅助信息数据，同时HDMI为了获得声音数据和控制数据的高可靠性，数据包中还包括一个BCH错误纠正码。HDMI的数据信息的处理可以有多种不同的方式，但最终都是在每一个TMDS通道中包含2位的控制数据、8位的视频数据和4位的数据包。HDMI的数据传输过程可以分成三个部分：视频数据传输期、岛屿数据传输期和控制数据传输期.HDMI数据传输示意图，HDMI有三个TMDS数据信息通道 视频数据传输期，HDMI数据线上传送视频像素信号，视频信号经过编码，生成3路（即3个TMDS数据信息通道，每路8位）共24位的视频数据流，输入到 HDMI发射器中。24位像素的视频信号通过TMDS通道传输，将每通道8位的信号编码转换为10位，在每个10位像素时钟周期传送一个最小化的信号序列，视频信号被调制为TMDS 数据信号传送出去，最后到接受器中接收。
岛屿数据传输期，TMDS通道上将出现音频数据和辅助数据，这些数据每4位被一组，构成一个上面提到的4位数据包，数据包和视频数据一样，被调制为10位一组的的TMDS信号后发出。视频数据传输期和岛屿数据传输期均开始于一个Guard
Band保护频带，Guard
Band由2个特殊的字符组成，这样设计的目的在于在明确限定控制数据传输期之后的跳转是视频数据传输期。HDMI的数据传输周期示意图：左到右分别为控制数据传输期、岛屿数据传输期、视频数据传输期,控制数据传输期，在上面任意两个数据传输周期之间，每一个TMDS通道包含2位的控制数据，这一共6位的控制数据分别为HSYNC（行同步）、VSYNC（场同步）、CTL0、CTL1、CTL2和CTL3。每个TMDS通道包含2位的控制数据，采用从2位到10位的的编码方法，在每个控制周期最后的阶段，CTL0、CTL1、CTL2和CTL3组成的文件头，说明下一个周期是视频数据传输期还是岛屿数据传输期。岛屿数据和控制数据的传输是在视频数据传输的消隐期，这意味着在传输音频数据和其他辅助数据的时候，并不会占据视频数据传输的带宽，并且也不要一个单独的通道来传输音频数据和其他辅助数据，这也就是为什么一根HDMI数据线可以同时传输视频信号和音频信号的原因。
HDMI - 接口
HDMI
数据连接线
格式。 依照高清晰媒体接口 (HDMI，High-Definition Media Interface) 的使用合约，在产品或其相关文件使用 HDMI
标章前产品必须先通过兼容性测试，主要是确保不同制造商所生产的产品具有互操作性，以便让 HDMI 能够吸引更多的消费者，也更容易使用。HDMI 认证测试中心
ATC(Authorized Testing Center) 提供制造商便利的设计服务，这个特别设立的实验室会依据 HDMI 兼容性测试规格 (CTS) 1.1
版的规定进行 HDMI 兼容性测试。 测试 产品分类 HDMI CTS 1.1 主要规范出 4 种测试产品的类型，制造商在生产每一种类型中的第一个 HDMI
产品时，都必须在 HDMI ATC 中心进行测试，其余产品则可以在 HDMI ATC 或由制造商在内部实验室自行测试，其 4 种类型分别为：信号来源装置，如DVD播放器、机顶盒信号接收装置，如电视、投影机。
HDMI - 影响意义
HDMI(高清晰多媒体接口)是唯一一个支持工业、非压缩、全数字视频和音频的接口。作为国际最新标准的多媒体数字接口，HDMI提供了视频/音频源之间的接口，例如机顶盒、DVD播放器;又或是A/V接受器或监视器的接口，例如数字电视。
HDMI已成为国际上最先进的多媒体接口标准，为越来越多的厂商所采用，HDMI接口代表了数字传输技术的发展方向，影响越来越大。美国已经从2005年7月1日起，强制在其本土销售的36寸以上的电视都必须具备HDMI接口，我国中央电视台在测试高清电视时，也推荐厂家在其电视上采用HDMI接口。
HDCP数字内容保护则是英特尔开发的为HDMI提供高带宽数字内容保护的解码技术。配备了HDCP解码技术的HDMI就不会受到信号加密的限制，可以接受全部格式的高清信号。液晶电视专家夏新在其2005年度“惊视”系列液晶电视上已经全面采用了这两项技术，产品品质出众，市场表现力尤佳。同时，其即将推出的“惊彩”系列液晶电视也将全面采用这两项技术，为消费者提供更优质的产品。专家称，此次夏新液晶电视能顺利通过HDMI技术论证，同时配备HDCP技术，正是其多年积淀的结果，而这两项标准技术的引入将对未来中国液晶电视的标准化产生深远的影响。
HDMI - 优点
HDMI规格的接口在保持高品质的情况下能够以数码的形式传输未经压缩的高分辨率视频和多声道音频的数据。
其卓越性能超越了以往所有的产品。HDMI规格的连接器采用单线连接，取代了产品背后的复杂的线缆。
采用HDMI规格接口的线缆没有长度的限制。比如：DVI的线缆长度不能超过8米，否则将影响画面质量，而符合HDMI规格的产品则没有这个问题。
HDMI规格可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。
1 高质量:HDMI 将音频以纯数字形式远远传输到放大器。由于音频调节设备的连线及其他电子设备的原因，模拟音频连接更容易损失。相对于 SPDIF
连接，HDMI 具有更大的带宽，可让其支持最新的无损失音频格式，如 Dolby TrueHD 和 DTS-HS Master Audio。这些格式无法通过
SPDIF 连接得以支持，因为它们要求的数据速率非常高，超过了 SPDIF 的能力。另请参阅 HDMI 1.3 部分，以了解有关 Dolby TrueHD 和 DTS-HD
Master Audio 格式的详细信息。
2 易用性：HDMI 在单线缆中集成视频和多声道音频，从而消除了当前 A/V 系统中使用的多线缆的成本、复杂性和混乱。这在升级或添加设备时特别有用。
3 高智能：HDMI 支持在音频源（如 DVD 播放机）和音频调节设备（如A/V 接收器）之间进行的双向通信，支持诸如自动配置和单触式播放的新功能。通过使用
HDMI，设备会自动为连接的 A/V 接收器传输最有效的格式（如 Dolby Digital 与 2 信道
PCM），使消费者无需滚动查看所有音频格式选项以猜想什么是最好和最受支持的格式。
HDMI - 说明
HDMI(高分辨率数字多媒体接口)是HDTV(高清晰度电视)的未来发展方向，让您通过一根HDMI数字多媒体线体验超高分辨率数字视频和多声道数字环绕音频的极致享受，它是数字电视、等离子彩电、液晶电视、数字投影仪等数字AV设备的理想联接解决方案。
本品采用高精规格的注氮聚乙烯绝缘材料覆盖铜导线，确保提供更清晰、更精准的画质和更自然的音质，纯度高达99.9997%无氧纯铜导线采用PCOCC工艺特殊加工，使得整根导线成为一个单独的铜晶体，为您提供最优异的信号传输性能镀银铜导线，提供最佳高频响应，为您提供最佳音画体验。
导线双绞阻抗匹配工艺，最大程度减少信号交叉窜扰,确保信号无错传输
模块化应力消除结构，防止线缆弯折损伤，便于灵活移动，持久耐用
插头防滑设计，整体编码着色，便于插拔安装
抗磨损、柔韧性强，高精规格PVC外套材料
2层屏蔽层，彻底隔绝外界信号干扰：2层100％覆盖铝箔和聚酯薄膜屏蔽层，充分隔离杂波信号干扰；高比例覆盖屏蔽层，进一步隔离杂波信号干扰[2]
