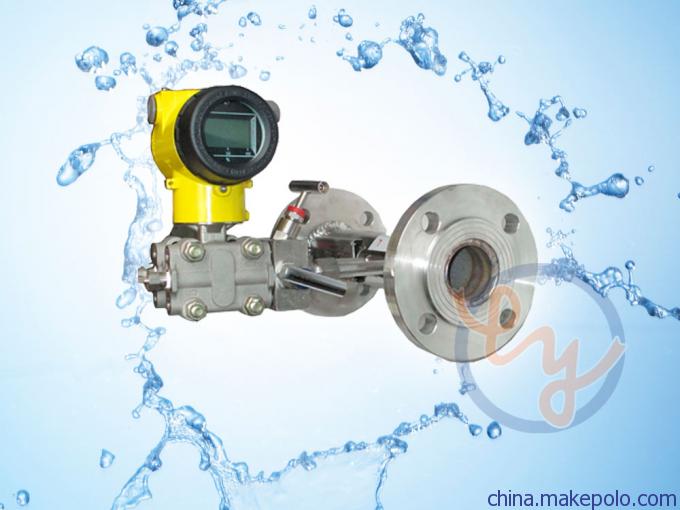

V锥流量计的概述

流量计稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小，可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。

流量计的原理

流量计是一种全新的差压式流量测量装置，它以独特的边壁逐部收缩节流方式，改变了传统的V锥流量计节流装置的所有缺点。是差压式流量计的新型产品。其原理是与其他差压式流量计一样。 在密闭管道中以能量守恒定律和流动连续性原理，并具有自整流、自清洗、自保护的功能，对直管段的安装要求也较低，V锥流量计节流装置内不会聚集污垢，不会堵塞，可以保持长期的稳定性测量，锥体后端高频低幅的小噪声使测量下限相对降低，从而使量程比达到30：1，其永久的压损只有孔板的三分之一，因此，V锥流量计被广泛运用于石油、化工、电力、供热等行业 。V锥流量计属于高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-。 P+和P-都通过V锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。

V锥流量计的应用范围

　1．气体 　　煤气：焦炉煤气、高炉煤气、城市煤气 　　

              天然气：包括含湿量5%以上的天然气 　

　            各种碳氢化合物气体：烷烃类，烯烃类等气体 　　

              各种气体制造：氢、氦、氩、氧、氮气等 　　

              腐蚀性气体：湿的氯化物气体等 　　

              空气：包括含水，含尘埃的空气、压缩空气等 　　

              烟道气：各种锅炉、加热炉排放的烟道气 　　

2．蒸汽：    饱和蒸汽、过热蒸汽

3．液体      油类：原油、燃料油、含水乳化油、柴油、液压油等

             水：原水、饮用水、生产水、污水等各种水溶液：酸、碱、盐水溶液等 有机物化学品：、乙二醇、二甲苯等 　

4．特殊流体  油+HC气+沙 　　加气的水：H2O+N2+空气；H2O+CO2等

V锥流量计的技术参数

LYZ系列流量计的参数

1.口径范围6-2200mm

2.精度高：读数±0.5%

3.重复性好：0.1%

4工作温度-40-850℃，

5工作压力≤40MPA.

6信号稳定：“信号波动”是孔板的1/10

7.测量下限低：输出差压最小值25Pa

8.量程比宽：可达10：1～50：1

9永久压损小：只有孔板的1/3～1/2

10.具有自整流功能：可测混相流

11直管段要求：上游0～3D，下游0～1D

12、量程比宽：通常为10：1，选择合适的参数最高可做到50：1

耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损

13、不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留，可测脏污介质（焦炉煤气、高炉煤气、原料油、渣油等）

可测气液两相介质（湿气、冷凝水等）

14、长期稳定性好：β率可长期不变，并保证长期精确测量

15、规格齐全，安装方式灵活：可选管道式、法兰取压式、对夹式、长输管线式

16、可测高温、高压介质：工作温度最高700℃，最大压力42Mpa。
