规格描述:

? 单条尺寸：1000mm*12mm。(60颗LED)

? 工作电压：直流12伏。

? 工作电流：1020-1140mA。

? LED视角：120度。

? 防水等级：IP65。

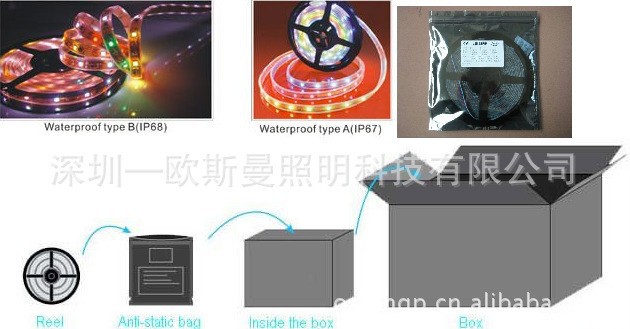

? 包装：5米每卷，外用纸箱。

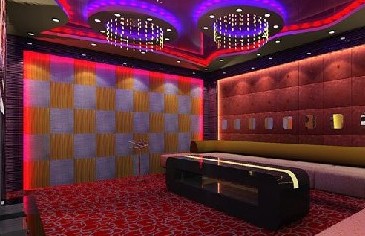

应用场合：? 广告灯箱； ? 灯饰照明工程； ? 家庭装饰； ? 其它特殊照明场合；

极限参数（Ta=25°C）：

项目               代号         极限参数         单位

正向工作电流              IF                      1200                毫安培

功率                          PD                      14.4                   瓦

抗静电电压                 ESD                   800                    伏特

工作温度                    Topr                  -25~+60            摄氏度

存储温度                    Tstg                  -40~+80            摄氏度

电气／光学特性(Ta=25°C)

    产品编号          颜色       Led数量         工作电流             波长/色温        Led光通量         包装

ET- RE5050RN30-F        □Red               60                   1020-1140mA               625-630nm            180-200Lm        5meters/reel

ET- RE5050YN30-F        □Yellow            60                   1020-1140mA               590-595nm           200-240Lm

ET- RE5050BN30-F        □Blue               60                   1020-1140mA               465-470nm           160-180Lm

ET- RE5050GN30-F        □Green            60                   1020-1140mA               515-520nm           400-540Lm

ET- RE5050W30-F        □Pure White     60                  1020-1140mA                6000-7000k         400-540Lm

ET-RE5050LWN30-F     □Cool White      60                  1020-1140mA                8000-9000k         400-540Lm

ET-RE5050NWN30-F    □Warm White    60                  1020-1140mA                2900-3200k           360-460Lm

备注：1、光通量测量允许公差为±15%。

         2、LED光通量、波长、色温参数可以根据客户指定来生产。

使用说明：

 1、 接线说明：

        红、黄、蓝、绿、白单色防水软光条：产品引出两根电源线，一根是红色，一根是黑色，导线线径是22AWG，长度是150MM。红色线接电源正级，黑色线接电源     负极。如果使用控制器控制，红色线接控制器输出的正级，黑色接控制器输出的负极。接线示意图见下面：

2、安装说明：

        产品背面贴有3M双面胶。产品安装时只需撕开双面胶上面的保护纸，贴在需要安装的位置即可。

3、 安装注意事项：

      1）、按照接线图正确的接线。

      2）、注意产品的工作参数不能超过了极限参数表里所规定。

      3）、产品安装的表面必须平整、干净。否则产品会脱落。

      4）、产品安装时折弯处要避免刚好在LED或其它元器件的位置，以免容易损坏产品，影响的产品的使用寿命。



5)、产品在安装和使用过程中请注意防静电，不允许用锐器去触碰产品。
