产品概述：

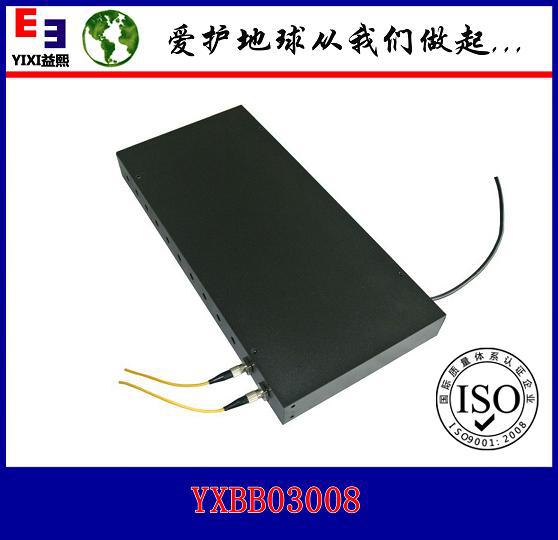

光缆终端盒简称OTB，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通接续和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。

产品介绍：

u  箱体材质：见图表

u  参考尺寸：见图表

u  标准配件：光纤热缩管，绝缘胶带1卷，膨胀螺栓3只，螺丝3颗，尼龙扎带（每盘5根）、（熔纤盘根据客户的需求自由配置）

u  安装方式：壁挂式和落地安装

u  应用范围：广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列

★   备注：光缆终端盒不适合于露天使用，如要使用，应采取保护措施。如需特殊规格可根据客户要求定做。

产品分类：

  按外壳材料分类，可分为ABS塑料外壳和金属外壳。

  安装方式：壁挂式和落地安装

  按光缆接线方式，可分为尾纤式和接口型。

产品结构

u  光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

外壳: 外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。

内部构件:内部构件应包括以下部分: A. 支撑架:内部结构的主体,用于内部结构的支撑；  B. 集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6MM，余留光纤盘放的曲率半径应不小于37.5MM。并有为重新接续提供容易识别纤号的标记和方便操作的空。C. 固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

产品特点：

1.重量轻、强度高，环氧静电喷塑，外形美观，使用方便。

2.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷

3.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接

产品作用：

终端盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。 接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用 用途不一样

产品尺寸：

260*140*40 mm

工作环境：

工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；

储存温度:-25℃～+55℃ ；大气压力：70kPa～106kPa。

安装要求：

1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

运费说明：

订购1000PCS以上，珠三角地区快递送货上门免运费，珠三角以外包物流运费，货到当地的物流公司，不含送货上门费用。

售后服务：
人为因素和自然灾害造成的损坏除外。一年之内如发现产品质量问题，公司承诺一对一更换
