1：五线电阻触摸屏的

在触摸屏的四个端点RT，RB，LT，LB四个顶点，均加入一个均匀电场，使其下层（氧化铟）ITO GLASS上布满一个均匀电压，上层为收接讯号装置，当笔或手指按压外表上任一点时，在手指按压处，控制器侦测到电阻产生变化，进而改变坐标。

由于靠压力感应，所以对于触控媒介没有限制手、铅笔，信用卡等，即使戴上手套亦可操作。

触摸屏技术都是依靠控制器来工作的，甚至有的触摸屏本身就是一套控制器，各自的定位原理和各自所用的控制器决定了触摸屏的反应速度、可靠性、稳定性和寿命。

触摸屏的种类

2：、电阻技术触摸屏

触摸屏的屏体部分是一块与显示器表面非常配合的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层（OTI，氧化铟），上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层OTI，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。当手指接触屏幕，两层OTI导电层出现一个接触点，因其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比，即可得触摸点的Y轴坐标，同理得出X轴的坐标，这就是电阻技术触摸屏共同的最基本原理。电阻屏根据引出线数多少，分为四线、五线等多线电阻触摸屏。五线电阻触摸屏的A面是导电玻璃而不是导电涂覆层，导电玻璃的工艺使其的寿命得到极大的提高，并且可以提高透光率。

　　电阻式触摸屏的OTI涂层比较薄且容易脆断，涂得太厚又会降低透光且形成内反射降低清晰度，OTI外虽多加了一层薄塑料保护层，但依然容易被锐利物件所破坏；且由于经常被触动，表层OTI使用一定时间后会出现细小裂纹，甚至变型，如其中一点的外层OTI受破坏而断裂，便失去作为导电体的作用，触摸屏的寿命并不长久。但电阻式触摸屏不受尘埃、水、污物影响。

3：产品参数

表面硬度：3H
透光率：80 %↑
操作温度：-10°C ~ 60°C
储存温度：-20°C ~ 70°C
耐久力打击：超过 五 百万次
工作电压： 12V以下
X、Y阻值：300Ω ~ 900Ω(依不同尺寸而稍有变化)
表面处理：雾面，亮面
操作压力 ：20~150g (依客户需求而定)
操作电流：DC50MA/5V
绝缘阻抗：20MΩ↑

4：其他特性

电路等级: 5VDC, 35mA触点抖动时间: <15ms线性:≦1.5%(特殊需求可<1.0%)玻璃厚度: ,操作压力: 10g-100g玻璃种类:化学强化玻璃,普通玻璃

五线触摸屏17寸环境参数

工作温度

-10~70

工作湿度

20%~90%

存储温度

-40~80

存储湿度

10%~90%工作原理

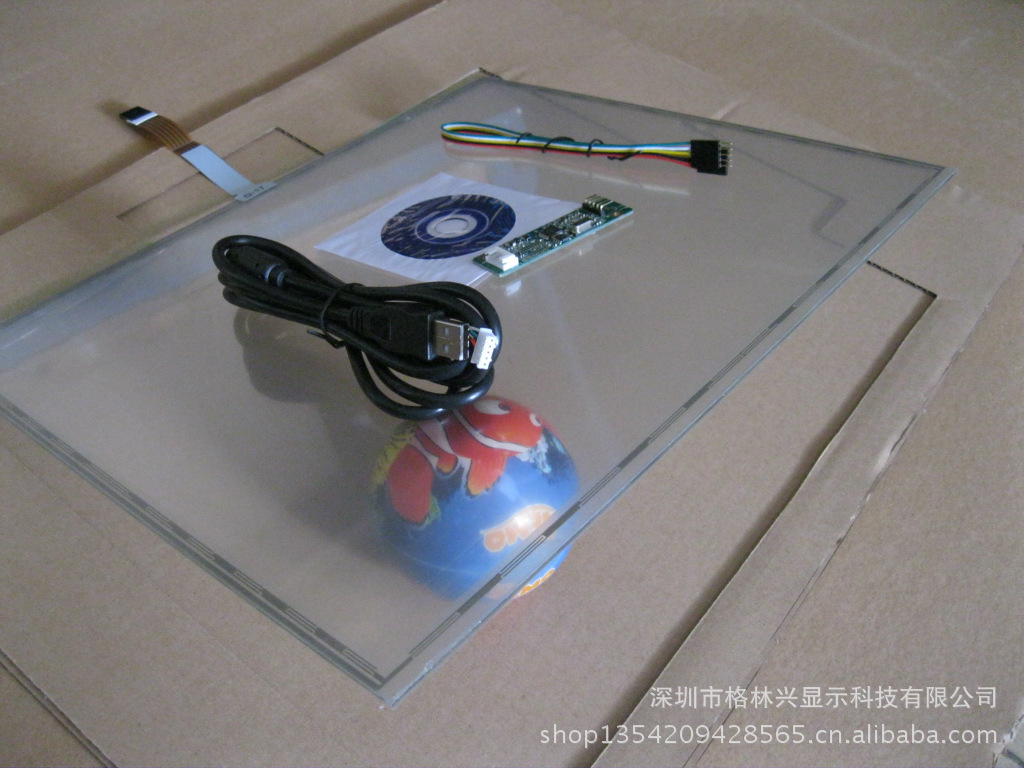

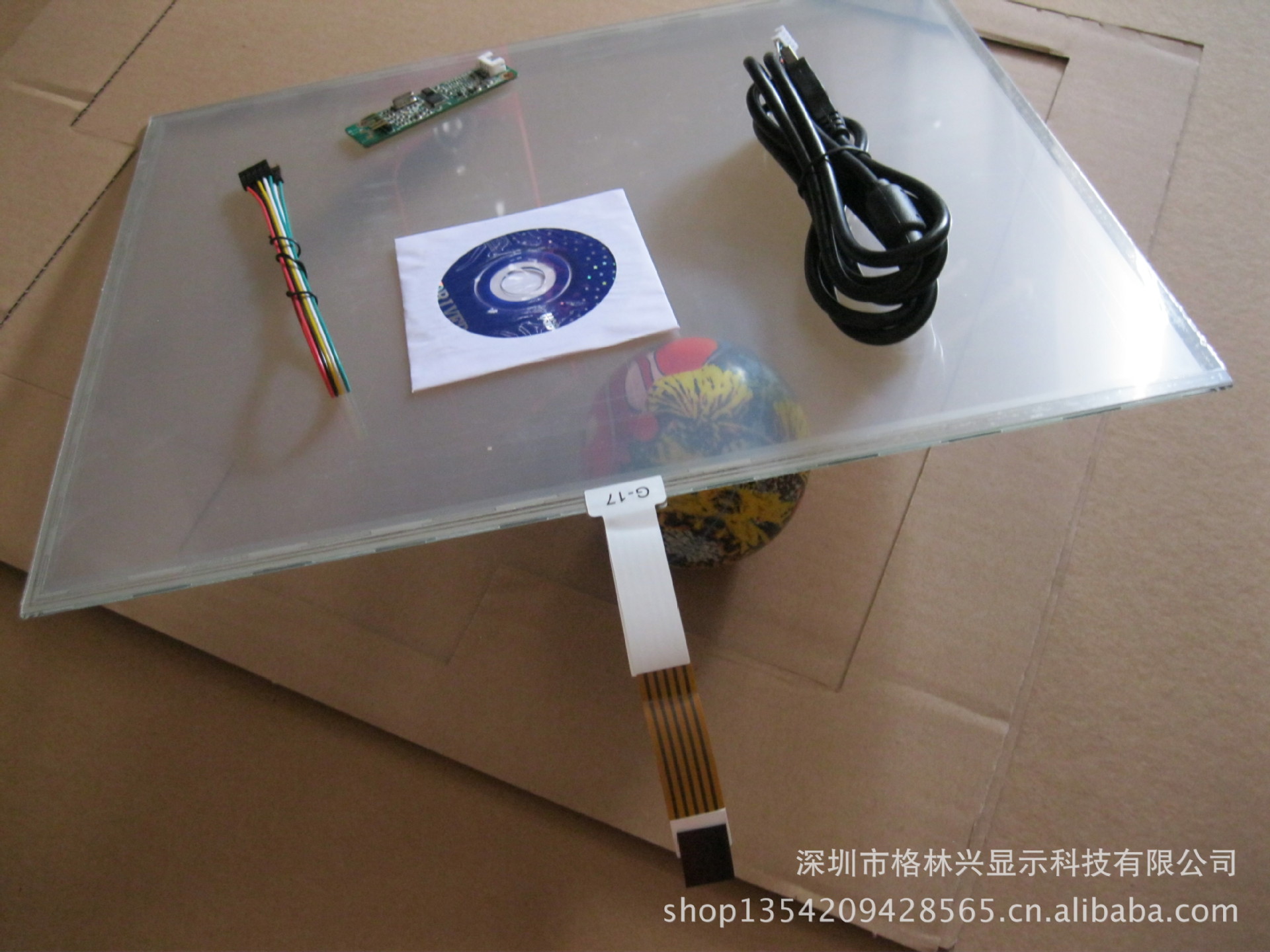

 产品图片
