供应D671气动蝶阀气动对夹蝶阀

1台起批

￥220.00

永嘉县瓯北五星工业区

产品属性

图文详情

品牌推荐

品牌/型号

瑞赛威/D671X-16/D671X-16C/D671X-16P

驱动方式

手动、电动、气动、涡轮

连接形式

对夹、

公称通径

DN15-500mm

品牌

瑞赛威

型号

D671X-16/D671X-16C/D671X-16P

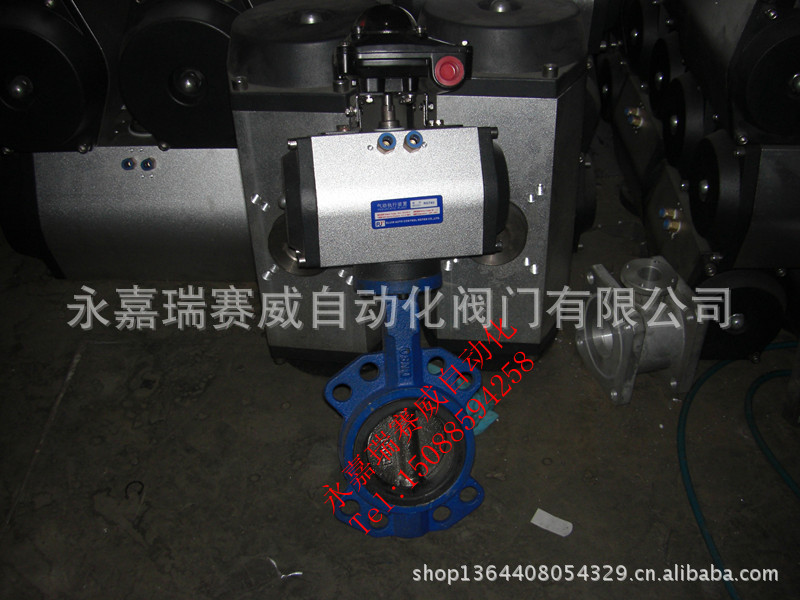

D671气动对夹蝶阀产品介绍：

      气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
     本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
      气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。

D671气动对夹蝶阀产品特点：

阀体采用钢板焊接，结构紧凑，体积小，重量轻。
GT、AW两系列产品仅执行机构不同，其他均相同，产品间互换性强。
气闭式、气开式之间变换能力强，用户在现场即可实现。
流阻小，额定流量系数大，约为同口径单座阀的3倍左右。
阀板关闭位置时有10°初始角，故泄漏量小。
密封型蝶阀因有软质材料制作的阀座，故泄漏量小

D671气动对夹蝶阀主要零件材料：

阀体：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板：碳钢、1Cr18Ni9Ti
长轴：1Cr18Ni9Ti
阀座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司太莱合金
填料：聚四氟乙烯、柔性石墨

阀盖：碳钢

D671气动对夹蝶阀主要技术参数和性能指标：

公称通径DN(mm)	50	80	100	125	150	200	250	300
额定流量系数Kv	100	200	405	620	1150	2030	3150	4550
流量特性	近似等百分比
公称压力PN(MPa)	0.1 0.25 0.6 1.0
工作温度（℃）	一般：-40~450 高温：450~560 密封性：-20~150
信号范围（KPa）	20~100
执行机构有效面积（cm2）	280				400
气源压力（MPa）	0.14
阀板转角（度）	0~80
额定转角偏差（%）	+2.5
基本误差值（%）	±5
回差（%）	4
死区（%）	3
泄漏量等级	II、VI
允许压差（MPa）	0.22	0.086	0.045	0.054	0.031	0.013	0.017	0.0098

D671气动对夹蝶阀尺寸重量：

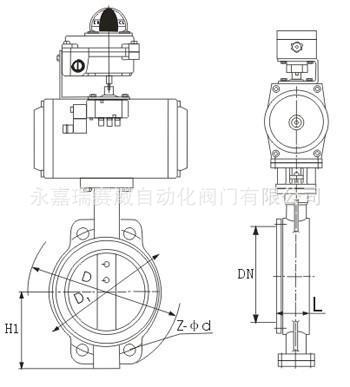

D671气动对夹蝶阀外形尺寸及重量：

公称通径DN	D1	D2	n-d	B	L	L1	H1	H2	H3	H4	A	G(Kg)
公称通径DN	D1	D2	n-d	B	L	L1	H1	H2	H3	H4	A	带手轮	无手轮
50	110	90	4-φ14	80	289	84	635	435	65	277	308	34	38
80	150	125	4-φ18		321	100						36	30
100	170	145	4-φ18		370	114						38	32
125	200	175	8-φ18	100	373	115			80			42	36
150	225	200		100	395	125			80			44	38
200	280	255		140	455	160	760	560	100	360	394	70	60
250	335	310	12-φ18	140	505	185	810		100			74	64
300	395	362	12-φ23	170	599	212			120			79	69
350	445	412	12-φ23	170	649	237			120			83	73
400	495	462	16-φ23	190	711	274	960	660	150	425	498	125	110
450	550	518			761	299						133	118
500	600	568			811	324						145	130
600	705	755	20-φ25	210	1023	495	1116	796	200		320		211
700	810	860	24-φ25		1123	549							231
800	920	975	24-φ30		1258	610							303
900	1020	1075	24-φ30	250	1358	660							321
1000	1120	1175	28-φ30	250	1458	710							339
1200	1320	1375	32-φ30	300	1713	830	1120	800	220		320		350
1400	1520	1575	36-φ30	300	1913	930	1120	800	220		320		380

横缸式外形尺寸见下表、图三

代号通径	H	H1	H2	B	L	D0	n-φ
80	150	102	125	55	376	160	4-18
100	150	117	140	65	430	180	4-18
150	150	162	172	72	554	240	4-23
200	150	180	210	82	746	295	4-23
250	150	215	250	87	746	350	4-23
300	150	240	270	98	746	400	4-23
350	150	272	320	98	954	460	4-23
400	210	300	328	102	954	515	4-23
500	210	351	386	122	954	620	4-25
600	240	500	690	160	750	725	20-30
700	240	515	700	188	750	840	24-30
800	240	535	720	196	750	950	24-34
900	280	640	780	208	800	1050	28-34
1000	280	660	830	218	800	1160	28-34

技术参数更改，恕不另行通知

连接标准

a、安装前须检查产品型号、规格是否与使用要求相符，然后将管道彻底清洗，去除焊渣、杂物等。
b、将阀门正立、垂直安装在水平管道上，不得已时可倾斜安装、阀自重量较大时或有振动的场合，应予支撑和加固。
c、安装场地考虑到人员与设备的安全，既便于操作，又有利于拆装与维修。
d、阀门应安装在环境温度为-30～60℃场合作用。
