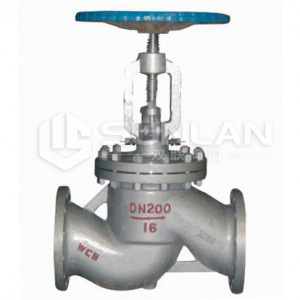

水封截止阀,水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。
 |

|
 |
一、DSJ41H电站水封截止阀产品概述 : 水封截止阀,水封截止阀适用于公称压力PN2.5~4.0Mpa,工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上,切断或接通介质,适用介质为:水、油品、蒸汽和非腐蚀气体。 二、DSJ41H电站水封截止阀产品结构特点: 1.产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接。 2.填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性。 3.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。 4.结构紧凑,操作灵活,检修方便,使用寿命长。 5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。 三、DSJ41H电站水封截止阀设计与制造标准 : 设计与制造: GB/T12235 、API 法兰尺寸:JB/T79、GB/T9113 压力温度: ASME B1 6.34、 GB/T9131
结构长度: GB/T12221 对焊连接尺寸: ASME B1 6.25、GB/T12224 检验与试验: GB/T13927 、JB/T9092 四、DSJ41H电站水封截止阀主要零件材料及主要用途: 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) | WCB | 25+D507MO | 25+D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | A105 | 2Crl3+ Stellite12 | 2Crl3+ Stellite6 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 450 |
五、DSJ41H电站水封截止阀主要外形尺寸、连接尺寸及质量DSJ4lH、DSJ41Y法兰型: 公称压力 PN(MPa) | 公称通径 DN(mm) | 参考值 | | L | D | D1 | D2 | D6 | b | n | Z-φd | DO | H | 质量(kg) | 2.5 | 10 | 130 | 90 | 60 | 40 |
| 16 |
| 4-φ14 | 120 | 272 | 6 | 15 | 130 | 95 | 65 | 45 |
| 16 |
| 4-φ14 | 120 | 272 | 6 | 20 | 150 | 105 | 75 | 55 |
| 16 |
| 4-φ14 | 120 | 280 | 6 | 25 | 160 | 115 | 85 | 65 |
| 16 |
| 4-φ14 | 160 | 332 | 10 | 32 | 180 | 135 | 100 | 78 |
| 18 |
| 4-φ18 | 160 | 342 | l1 | 40 | 200 | 145 | 110 | 85 |
| 18 |
| 4-φ18 | 200 | 395 | 17 | 50 | 230 | 160 | 125 | 100 |
| 20 |
| 4-φ18 | 240 | 43l | 24 | 65 | 290 | 180 | 145 | 120 |
| 22 |
| 4-φ18 | 280 | 457 | 33 | 80 | 310 | 195 | 160 | 135 |
| 22 |
| 8-φ18 | 320 | 505 | 47 | 100 | 350 | 230 | 190 | 160 |
| 24 |
| 8-φ23 | 360 | 549 | 62 | 125 | 400 | 270 | 220 | 188 |
| 28 |
| 8-φ25 | 400 | 62l | 96 | 150 | 480 | 300 | 250 | 218 |
| 30 |
| 8-φ25 | 500 | 703 | 128 | 200 | 600 | 360 | 310 | 278 |
| 34 |
| 12-φ25 | 650 | 828 | 168 | 4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 4 | 4-φ14 | 120 | 272 | 6 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4 | 4-φ14 | 120 | 272 | 6 | 20 | 150 | 105 | 75 | 55 | 5l | 16 | 4 | 4-φ14 | 120 | 280 | 6 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4 | 4-φ14 | 160 | 332 | 10 | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4 | 4-φ18 | 160 | 342 | 11 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4 | 4-φ18 | 200 | 395 | 17 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4 | 4-φ18 | 240 | 43l | 24 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 4 | 4-φ18 | 280 | 457 | 33 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 4 | 8-φ18 | 320 | 505 | 47 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 4.5 | 8-φ23 | 360 | 549 | 62 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 4.5 | 8-φ25 | 400 | 621 | 96 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 4.5 | 8-φ25 | 500 | 703 | 128 | 200 | 600 | 360 | 310 | 278 | 260 | 34 | 4.5 | 12-φ25 | 650 | 828 | 168 | | | | | | | | | | | | | | |
|
 |
