Q47F软密封固定式球阀分两段式固定球阀和三段式固定球阀(侧装分体式球阀)。固定球阀在管道上主要用于切断、分配和改变介质流动方面。固定球阀的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀的两边阀座都能各自密封,即具有双向密封特性。固定球阀利用自带的排放阀可将阀体中腔的压力向外排放。固定球阀的枢轴采用防吹出保护结构,低摩擦系数的轴承,具有性能优异,可靠性高,用途广泛,价格合理等优点。该阀门适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
 |

|
 |

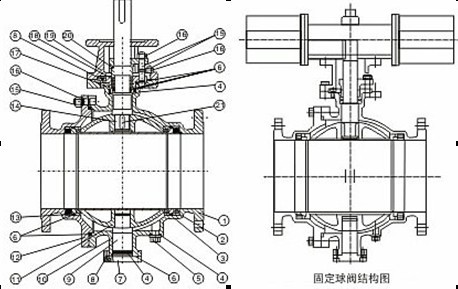

一、Q47F软密封固定式球阀产品概述: Q47F软密封固定式球阀分两段式固定球阀和三段式固定球阀(侧装分体式球阀)。固定球阀在管道上主要用于切断、分配和改变介质流动方面。固定球阀的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀的两边阀座都能各自密封,即具有双向密封特性。固定球阀利用自带的排放阀可将阀体中腔的压力向外排放。固定球阀的枢轴采用防吹出保护结构,低摩擦系数的轴承,具有性能优异,可靠性高,用途广泛,价格合理等优点。该阀门适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。 二、Q47F软密封固定式球阀的性能规范: 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等。 公称通径:国标DN25-DN800mm或美标1″~32″ 三、Q47F软密封固定式球阀的特点: 1、固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。 2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。 3、固定式球阀采用全通径或缩径设计,流通阻力小。 4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。 5、固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。 6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。 7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。 8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。 9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。 10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。 四、Q47F软密封固定式球阀主要零件及材质: 序号 NO | 零件名称 | 材质 | GB | ASTM | 1 | 阀体 | WCB | A2116-WCB | 2 | 弹簧 | 60Si2aMn | AISI 9260 | 3 | 密封圈 | PTFE | PTFE | 4 | 垫片 | PTFE | PTFE | 5 | 排污螺母 | 25 | A105 | 6 | O型密封圈 | 橡胶 | 橡胶 | 7 | 底盖 | 25 | A105 | 8 | 螺钉 | 35 | A193-B7 | 9 | 固定轴 | 1Cr13 | A276-410 | 10 | 滑动轴承 | PTFE& | PTFE& | 11 | 球体 | 1C18Ni9Ti | SS304 | 12 | 阀盖 | WCB | A216-WCB | 13 | 阀座 | 25 | A105 | 14 | 阀杆 | 1Cr33 | A276-410 | 15 | 螺柱 | 35CrMoA | A193-B7 | 16 | 螺母 | 35 | A194-2H | 17 | 压套 | 25 | A105 | 18 | 填料 | PTFE | PTFE | 19 | 支架 | WCB | A216-WCB | 20 | 填料压盖 | WCB | A2116-WCB | 21 | 键 Key | 45 | AISI C |
五、Q47F软密封固定式球阀及连接尺寸: 固定球阀1.6Mpa压力型号有:Q47F-16C Q47F-16P Q47F-16R Q47H-16C Q47H-16P Q47H-16R
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 | 凸面法兰 Q47F-16C Q47F-16P Q47F-16R Q47H-16C Q47H-16P Q47H-16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 | 40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | 500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | 700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
|
 |
