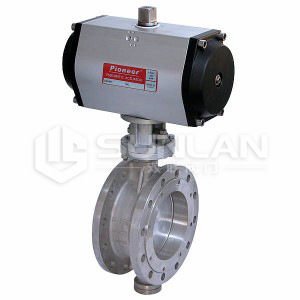

D643H气动法兰硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节 能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。
 |

|
 |
一、D643H气动法兰硬密封蝶阀概述: D643H气动法兰硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节 能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。 二、D643H气动法兰硬密封蝶阀用途: 广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。 三、D643H气动法兰硬密封蝶阀特点: 1、结构独特、型小轻便、操作灵活、省力、方便; 2、密封可靠,可达到气密封无泄漏; 3、流量特性趋于直线调节性有最佳; 4、采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命; 5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质; 6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。 四、D643H气动硬密封法兰蝶阀附件选项: 回讯器:也叫限位开关(APL310),远程反馈 开关信号(防爆APL410) 电磁阀:双作用选二位五通、单作用选二位三通(防爆) PLVD5/2 三联件:可对气源稳压、过滤、气缸加润滑油 YT-200 手轮机构:转动手轮机构,可实现手动开、关阀 电气定位器:输入4~20mA信号,实现阀门调节功能 备注: 气缸参数请另参考所选配的气动执行器资料 五、D643H气动法兰硬密封蝶阀零部件材料:

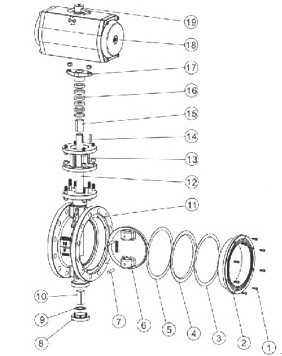

序号 | 零件名称 | 材质 | C | P | R | 1 | 内六角螺丝 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 2 | 阀盖 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 垫片 | 不锈钢+柔性石墨 | 4 | 阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 5 | 垫片 | 不锈钢+柔性石墨 | 6 | 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 7 | 圆柱削 | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 8 | 下盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 9 | 垫片 | 不锈钢+柔性石墨 | 10 | 衬套 | PTFE+不锈钢 | 11 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 12 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 13 | 支架 | WCB | 14 | 键 | 45 | 15 | 衬套 | PTFE+不锈钢 | 16 | 填料 | 柔性石墨 | 17 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 18 | 位置指示器 | 塑 |
六、D643H法兰气动硬密封蝶阀主要连接及外形尺寸:
公称通径 DN | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 重量Dt343H | H | Dt343H | PN0.6MPa | PN1.0MPa | mm | inch | 短 | 长 | H1 | A1 | B1 | D | D1 | z-d | D | D1 | z-d | 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 | 65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 | 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 | 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
|
 |
