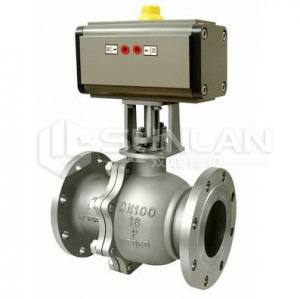

一、Q641F气动球阀概述：

    Q641F气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。 本类阀门在管道中一般应当水平安装。Q641F气动球阀发展演变与工作原理 气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

 二、 Q641F气动球阀特征：

   1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
   2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
   3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球 阀的阀封能力随着介质压力的增高而增大。
   4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
   5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
   6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
   7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

三、Q641F气动球阀特点：

   采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
   1、齿轮式双活塞，输出力矩大，体积小。
   2、气缸选用铝金材料，重量轻、外形美观。
   3、可在顶部、底部安装手动操作机构。
   4、齿条式连接可调节开启角度、额定流量。
   5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
   6、IS05211标准连接为产品的安装更换提供了方便。
   7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、Q641F气动球阀根据不同控制和要求可选择下列附件：

   切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
   调节型附件：电气定位器、气动定位器、电气转换器。
   气源处理附件：空气过滤减压阀、气源处理三联件。
   手动机构：HVSD手操机构

五、Q641F气动球阀执行标准：

  1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
  2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
  3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
  4、检验主试验：JB/T 9092、API 598。

六、Q641F气动球阀性能规范：

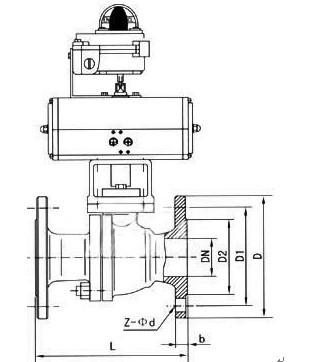

七、Q641F气动球阀安装尺寸表：

一、购物前：有任何问题，可以随时咨询哦，我们一定会耐心为你解答的。
二、关于产品的价格:部分网上价格仅供参考，具体产品价格请致电咨询卖家。
三、关于物流：具体物流方式和费用由买卖双方协商决定。

   浙江永嘉双联阀门有限公司座落在享有“中国泵阀之乡”美誉的温州瓯北镇，东方工业园区内。东临温州机场、温州港（龙湾国际集装箱码头），南接温州火车站及客运中心，西临金温铁路，北依104国道，紧邻甬台温高速公路。另有江心屿、雁荡山和楠溪江等国家级风景浏览区，交通便利，风景优美。 双联阀门现货常备铸钢和不锈钢材质阀门。主要产品有铸钢闸阀、铸钢截止阀、铸钢止回阀、铸钢球阀、铸钢蝶阀、不锈钢闸阀、不锈钢截止阀、不锈钢止回阀、不锈钢球阀、不锈钢蝶阀、水力控制阀、疏水阀、汽水分离器、锻钢阀门、减压阀、调节阀、排气阀、柱塞阀、过滤器、电磁阀、衬氟阀门以及非标阀门等十几个品种，两千多个规格。可按照最新的ANSI、API、DIN、BS、JIS、GB 标准设计制造。所生产阀门的主体材料有WCB、WC1、WC6、WC9、ZGCr5Mo、ZG15Cr1Mo1V、CF8、CF8M、CF3、CF3M、12CrMoV、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等；公称通径从DN10～3000及1/2″～40″；工作压力从0.6～42.0MPa及150Lb～2500Lb；工作温度-196℃～700℃。公司阀门产品可代加工生产，定做非标、铸钢、不锈钢、铬钼钢、衬氟等材质阀门。 欢迎新老客户莅临我公司参观指导！
