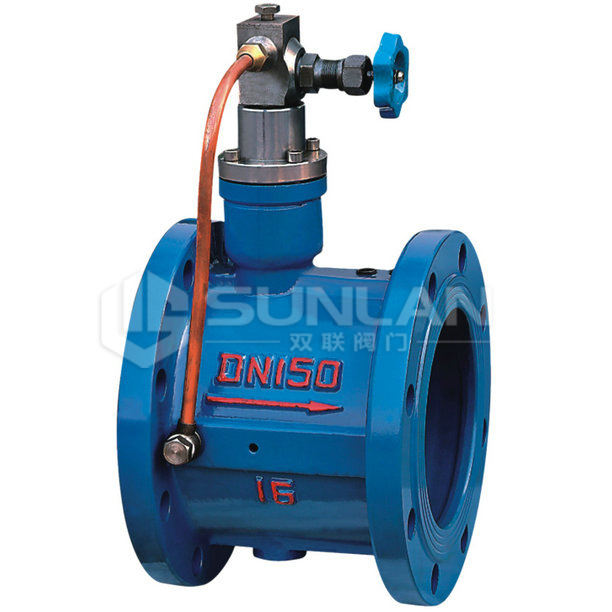

HH464849X消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀板平稳推开。在此同时,进口的压力介质周日入储油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端,使小气缸内的活塞杆伸出,当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置,顶住阀瓣不全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用,阀瓣被活塞杆项住,活塞后腔的压力通过针型阀缓慢进入储油缸,阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭,达到了既防电机逆转又起到了消降水锤静音的作用。
 |

|
|
一、 HH464849X消声缓闭止回阀概述: HH464849X消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀(微量调节阀)组成。靠进口介质的推力作用,将两块阀板平稳推开。在此同时,进口的压力介质周日入储油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端,使小气缸内的活塞杆伸出,当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置,顶住阀瓣不全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用,阀瓣被活塞杆项住,活塞后腔的压力通过针型阀缓慢进入储油缸,阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭,达到了既防电机逆转又起到了消降水锤静音的作用。 二、HH464849X消声缓闭止回阀用途: HH464849X消声缓闭止回阀用于工业给排水、污水处理厂的水泵出口处,防止管网中介逆流。、 三、HH464849X消声缓闭止回阀特点: 1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。 2、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破坏性水锤。 3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。 4、橡胶缓冲,启闭平稳,无振动,无噪音。 5、比老式止回阀六阻小,有明显的节能效果。 四、HH464849X消声缓闭止回阀主要技术参数: 型号 | 公称压力 (MPa) | 强度试验压力(MPa) | 密封压力(MPa) | 适用温度 (℃) | 适用介质 | 缓闭时间 | HH46X HDH48X HH49X | 1.0 | 1.5 | 1.1 | ≤80 | 海水 污水 清水 | ≤60秒 | 1.6 | 2.4 | 1.76 | 2.5 | 3.75 | 2.75 |
五、HH464849X消声缓闭止回阀主要零件材料: 零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 | 材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
六、HH464849X消声缓闭止回阀主要连接和外形尺寸:
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | L | H | H1 | L | H | H1 | 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 | 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | 300 | 270 | 450 | 264 | 1200 | 630 | 12 | |
|
 |
