产品概述
◆CPS代号说明
CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”（Control and Protective Switching Devices）。 CPS符合的标准：GB14048.9-2008《低压开关设备和控制设备多功能电器：控制与保护开关电器》、IEC60947-6-2 2007《低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器》。 符合IEC标准和国家标准规定的电气表示方法如图1所示。 KB0是填补国内空白的第一代CPS大类产品，KB0-B是在KB0的基础上运用嵌入式微处理器技术发展而来的数字化系列基本型控制与保护开关。 KB0数字化基本型控制与保护开关电器简称：KB0-B，是填补国内空白的新一代数字化的CPS大类产品。
◆产品特征、功能与用途 KB0-B是由KB0系列主体（基本型及各种不同的派生型式包括：可逆型、减压起动器型、双电源自动转换开关型、双速控制器型等）和数字化基本型控制器（一下简称“B控制器”）构成，如图2所示。KB0-B采用模块化设计，产品结构紧凑，体积小。 KB0-B在单一产品结构型式上实现了断路器（熔断器）、接触器、起动器、隔离器、电动机保护器、辅助电器等主要功能的自配合。 根据需要选配功能模块或附件，具有保护（包括短路保护、过载保护、过流保护、断相保护、欠压保护、剩余电流保护等）和控制功能等，可实现脱口级别的整定，可实现对电动机负载（包括不频繁起动、频繁起动）、配电电路负载的控制与保护。能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流，如短路电流。具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间---电流保护特性（具有反时限、定时限和瞬时三段保护特性）。 KB0-B主要用于交流50Hz、额定电压至690V、额定电流自0.25A至100A的电力系统中，可为不同需求的用户提供完整的解决方案。
◆ 产品型式：
◇基本型控制与保护开关电器KB0-B ◇可逆型控制与保护开关电器KB0N-B ◇消防型控制与保护开关电器KB0-B/F ◇双速控制器KB0D-B ◇三速控制器KB0D3-B ◇保护控制箱XBK1 ◇插入式板后接线KB0-B/R ◇隔离型KB0-B/G
◆主要参数
两个外形尺寸（即两种框架，代号分别为C、D） 主电路极数分为：3极 主体额定电流等级：C框架：12A、16A、32A、45A D框架：45A、63A、100A 可配备的控制器覆盖的整定电流Ir范围：0.16A~100A 短路分断能力等级： 经济型（C）为35kA 标准型（Y）50kA 高分断型（H）80kA 预期短路电流下的分断时间为2~3ms，限流系数0.2以下，如图4所示。
◆模块和附件的种类与用途
◇主体：具有短路（类似MCCB及熔断器的短路保护功能）、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。 ◇控制器： 采用微处理器（MCU）实现数字式整定、LED指示，同时具有剩余电流保护（漏电保护）功能，可以根据用户需要选择其中一种30mA、100mA、200mA、300mA、500mA剩余电流保护值（订货时需在型号后面注明剩余电流值）。控制器对电动机或配电电路中的电量信号采样，通过嵌入式软件分析运算，发出相应处理指令，控制KB0主电路的通断并可提供两组无源输出触点信号，根据要求选择，按用途分为多种型式、类别和规格。 ◇辅助触头（机械无源F型和L型）：与主电路触头联动，具有电气控制与指示功能。按触头对数分为多种规格。可同时提供8对辅助触头。 ◇信号报警触头（机械无源）：同F型辅助触头一体与操作机构联动，具有工作状态及故障原因指示功能。具备3对并可同时提供任2对信号报警触头。 ◇隔离辅助触头（机械无源）：与隔离型操作机构联动，实现控制电路或（和）辅助电路的隔离指示功能。可同时提供2对辅助触头。 ◇面板操作机构：安装于成套装置的面板上，不需开启即可对KB0-B进行就地操作，包括接通、分断、再扣（复位）。具有各种安装方向的不同型式与规格。 ◇控制电路转换模块：实现控制电路交直流转换、低电压控制（如PLC直接控制）功能。 ◇零序互感器：用于检测主回路中的剩余电流，并通过接线的方式将信号传送至控制器。
|

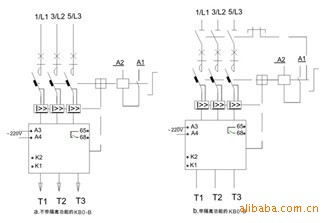

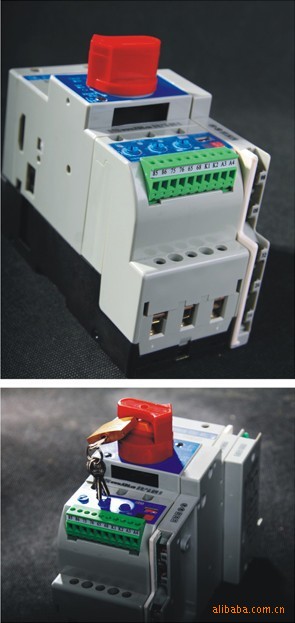

图1电气设计表示方法 图2基本型产品配置
|
