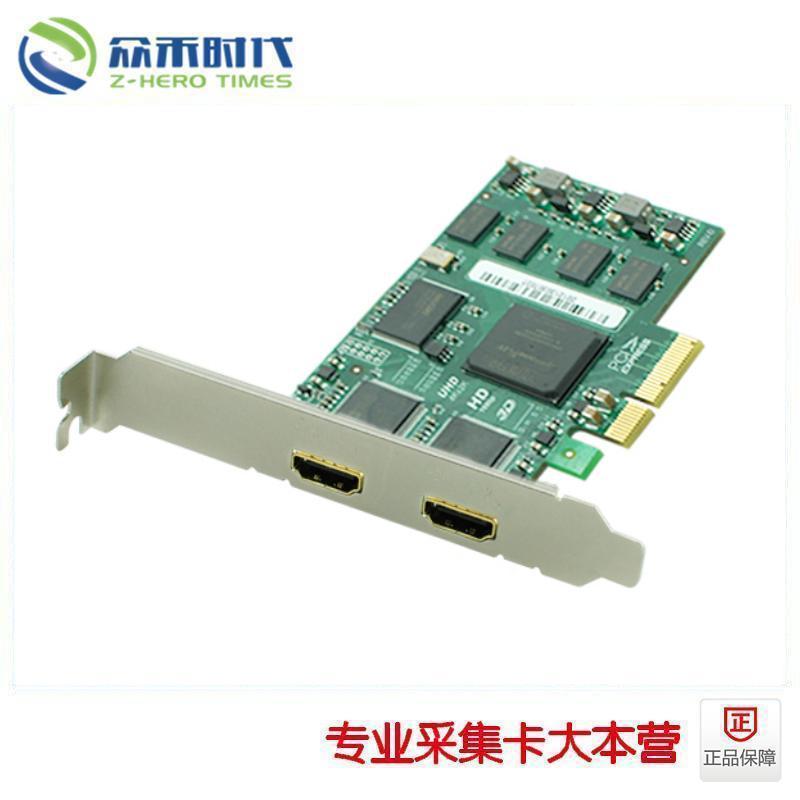

【众禾时代 HZ8100HDMI-4K PCIE HDMI采集卡 多路HDMI采集卡 4Kx2K】
产品特性
l 采集1路4Kx2K HDMI超高清视频信号。
l 输入视频信号可达4096x2160@30fps或3840x2160@30fps。
l 可采集HDMI中的LPCM音频信号。
l 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
l 超小尺寸：122.18mmx68.88mm，符合Low-Profile 规格。
请注意：
1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
高级特性
l 高性能DMA传输功能。
l 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
l 输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
l 支持垂直滤波和运动自适应去隔行功能。
l 硬件色彩转换，可输出YUYV、UYVY、NV12、I420、RGB24、 RGB32色彩格式。
l 输入支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma；并可单独调节R，G，B三色的亮度、对比度。
l 输入支持画面水平、垂直反转功能。
l 固件可升级。
产品规格
连 接 |
主机接口 | PCI-Express x4, Low Profile, 700MB/s左右传输带宽 |
输入接口 | 2个HDMI接口 2个板载扩展接口，通过线缆转接出HDMI接口 |
HDMI视频输入 | 4路4Kx2K HDMI超高清视频信号（4切1） |
HDMI音频输入 | 4路LPCM音频信号（4切1） |
标 准 |
HDMI输入格式 | 符合HDMI 1.4a 标准，支持4096x2160@30fps 8-bit |
输出格式 | 40×30-4096×2160，帧率：1-100fps |
视频采样率 | HDMI：297MHz |
色彩空间 | YUYV、UYVY、 NV12、I420、RGB24、RGB32 |
视频处理 |
色彩空间转换 | 硬件色彩转换 |
去隔行 | 垂直滤波去隔行；运动自适应去隔行 |
画面缩放 | 硬件5-Tap缩放 |
画面反转 | 水平；垂直 |
画面剪裁 | 支持 |
图像调节 | 亮度／对比度／色调调节 饱和度调节／黑白，彩色控制 伽玛值调节 (Gamma) 单独调节R/G/B三色的亮度、对比度 |
其 他 |
操作系统支持 | 支持以下操作系统的x86和x64版本： Windows XP Professional Windows Server2003 Windows Vista Windows Server 2008 Windows 7 Windows Server 2008 R2 |
兼容软件 | Windows Media Encoder Adobe Flash Media Live Encoder Real Producer Plus VideoLAN for Windows |
板载内存 | 256MB DDR2，工作频率为 160 Mhz，位宽 64bit |
升级 | 固件可升级 |
几何尺寸 | 122.18mmx68.88mm |
功耗 | <= 6W |
工作温度范围 | 0-50 摄氏度 |
保存温度范围 | -20-70 摄氏度 |
保存湿度范围 | 5%-90 % |
标准附件
l Low-Profile挡板 1根
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
