XC-HR50 sony CCD工业相机 黑白小型,高速工业相机
1/3寸逐行扫描,20万像素,黑白小型,高速工业相机
1/3寸IT逐行扫描CCD
高帧速 – 全帧模式60帧每秒BINNED模式下120帧每秒
高速扫描以提高帧率，部分扫描情况下可达到200帧每秒
由VD 脉宽控制的部分扫描
方形象素
最低照度达到 1 lux @ F1.8
水平分辨率 - 500TV 线
小巧，紧凑机身- 29 (W) x 29 (H) x 30 (D)/50g
外触发功能
结实耐用 -10G抗抖动/70G抗震
C-Mount / 无 IR 滤光片
指标 详细
成像器件 1/3 寸逐行扫描CCD
成像器件色值 单色黑白
像素尺寸 7.4μm x 7.4μm
有效分辨率 648x494 - VGA
有效象素 659x494
相机界面 模拟
镜头安装方式 C-Mount
Flange Back 17.526 mm
垂直频率 31.468 kHz ±1 %
外同步信号 HD/VD
JITTER（颤抖值） 低于20ns
同步系统 内同步/外同步
扫描系统 逐行扫描
增益 固定/手动
Gamma OFF关闭 fixed固定
标准快门； 标准快门
Restart重新启动/Reset重新设置
外触发快门 (Mode 1/MODE 2)
外触发快门 / 速度 1/4 to 1/100000s
外触发 极性: +宽: 2 μs to 250ms
输入阻抗: 10 kΩ 或更多 (H: +2 to +5.0V
L: 0 to 0.6V)
极性: +宽: 2 μs to 250ms
高速扫描 R/R模式 Binning模式关闭:
最高 240 帧/秒
R/R 模式 Binning 模式开启:
最高360 帧/秒
外触发快门模式 Binning模式关闭 :
最高 240帧/秒
外触发快门模式 Binning模式开启
最高 360帧/秒
输出信号频率； 59.94Hz (标准模式)
119.98 Hz (binning模式)
快门速度 OFF关闭 到 1/30000s 后面板处可调
视频输出指标 详细信息
水平分辨率 500TV线
最低照度 1.0 lux (F1.4 Manual gain Max)

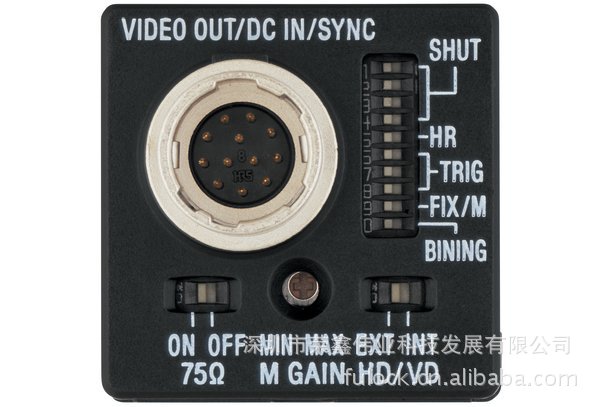

输出连接口 12PIN
信噪比 58dB
灵敏度 400 lux F5.6 (Fix Gain 0 dB)
视频输出 1.0 Vp-p Sync negative75 ?
Unbalanced
综合指标 详细情况
尺寸(W x H x D) (29 x 29 x 30 mm)
重量 50 g (2 oz)
电源要求 DC 12 V (+10.5 to 15 V)
功率消耗 1.8 W
工作温度 -5 to 40°C (23 to 113 °F)
存放温度 -30 to 60 °C (-22 to 140 °F)
工作湿度 20 to 80 % (no condensation)
存放湿度 20 to 95 % (no condensation)
抖动抵抗限度 10G (20 Hz to 200 Hz)
震动抵抗限度 70 G
符合标准 UL 6500 FCC Class A Digital Device
CE (EN61326/97+A1/98)
AS4251.1+A4252.1
尺寸： (W x H x D)(29 x 29 x 30 mm)
