索尼CCD工业相机 XC-HR58 工业相机|VGA工业相机|CCD工业相机
1/2寸逐行扫描,30万像素,黑白小型,高速工业相机
1/2寸逐行扫描CCD
高分辨率 SVGA分辨率(767X580)
水平分辨率600TV线
高帧速&高速扫描 – 全帧模式50帧每秒/BINNED模式100帧每秒
由VD 脉宽控制的部分扫描
方形象素
最低照度达到 1 lux @ F1.4
小巧，紧凑机身- 29 (W) x 29 (H) x 30 (D)/50g
外触发功能
结实耐用 -10G抗抖动/70G抗震
C-Mount / 无 IR 滤光片
指标 详细
成像器件 1/2 寸IT逐行扫描CCD
成像器件色值 单色黑白
像素尺寸 8.3μm x 8.3μm
有效分辨率 767x580 - SVGA
有效象素 782x582
相机界面 模拟
镜头安装方式 C-Mount
Flange Back 17.526 mm
垂直频率 31.468 kHz ±1 %
外同步信号 HD/VD
JITTER（颤抖值） 低于20ns
同步系统 内同步/外同步
扫描系统 逐行扫描
增益 固定/手动
Gamma OFF关闭 fixed固定
标准快门； 标准快门
Restart重新启动/Reset重新设置
外触发快门 (Mode 1/MODE 2)
外触发快门 / 速度 1/4 to 1/100000s
外触发 极性: +宽: 2 μs to 250ms
输入阻抗: 10 kΩ 或更多 (H: +2 to +5.0V
L: 0 to 0.6V)
极性: +宽: 2 μs to 250ms
高速扫描 R/R模式 Binning模式关闭:
最高 200帧/秒
R/R 模式 Binning 模式开启:
最高300 帧/秒
外触发快门模式 Binning模式关闭 :
最高 200帧/秒
外触发快门模式 Binning模式开启
最高300帧/秒
输出信号频率； 50.04Hz (标准模式)
99.8 Hz (binning模式)
快门速度 OFF关闭 到 1/30000s 后面板处可调
视频输出指标 详细信息
水平分辨率 600TV线
最低照度 1.0 lux (F1.4 Manual gain Max)

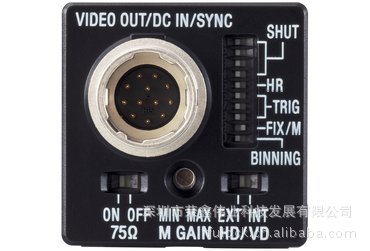

输出连接口 12PIN
信噪比 58dB
灵敏度 400 lux F5.6 (Fix Gain 0 dB)
视频输出 1.0 Vp-p Sync negative75 ?
Unbalanced
综合指标 详细情况
尺寸(W x H x D) (29 x 29 x 30 mm)
重量 50 g (2 oz)
电源要求 DC 12 V (+10.5 to 15 V)
功率消耗 1.8 W
工作温度 -5 to 40°C (23 to 113 °F)
存放温度 -30 to 60 °C (-22 to 140 °F)
