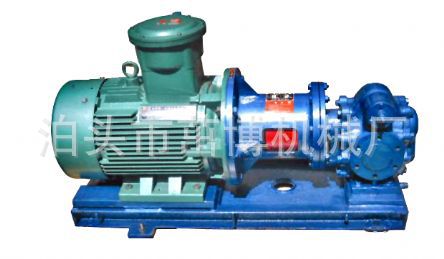

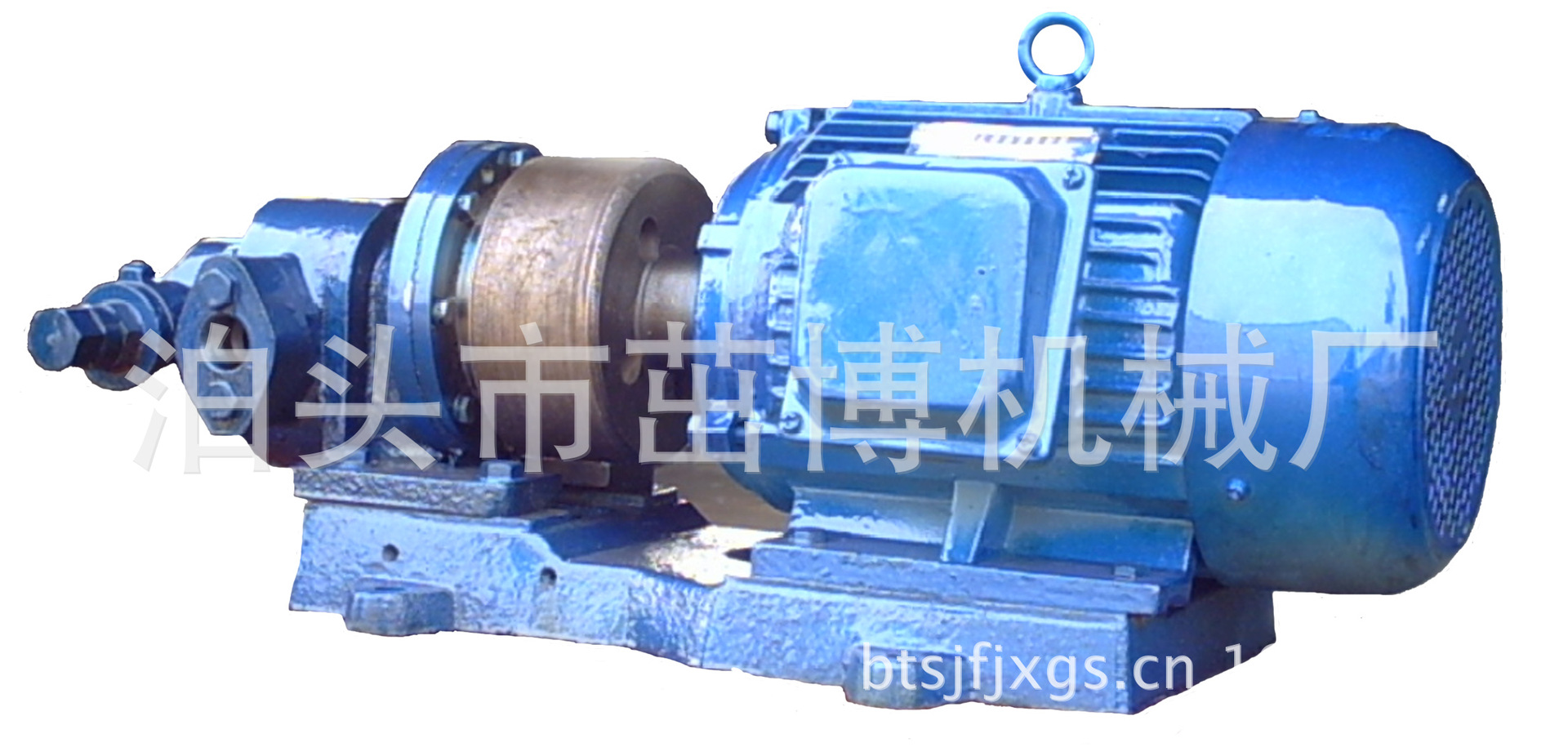

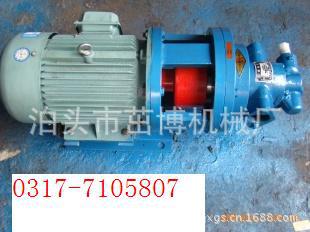

KCBMK磁力齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维,温度不高于250℃粘度为5～1500cst的有一定润滑性的流体.对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质的泵.
技术规范
流量范围: 0.6 m 3 /H;
额定压力: < 1.45 MPa;
最高使用温度: < 250℃ .
结构特点
(1)泵内所有运转部件利用输送介质润滑
(2)设有安全阀超载保护
(3)磁传动装置采用稀土永磁材料,全密封,无泄露,安全可靠.
KCBMK磁力齿轮泵性能参数表
型号
type | 流量Q
Capacity | 进出口直径
Diameter | 转速n
Speed
(r/min) | 规定压力
Pressure
(MPa) | 必需汽
蚀余量
NPSHr
(m) | 效率
Effi.
(%) | 电动机Motor | 重量
(Kg) |
| (m 3 /h) | (l/min) | 英制 | 公制 | 功率
(Kw) | 型号
(Type) |
| KCBMK-12 | 0.72 | 12 | G3"/4 | Φ15 | 910 | 1.45 | 5 | 44 | 1.1 | Y90L-6 | 62 |
| KCBMK-18.3 | 1.1 | 18.3 | 1400 | 1.5 | Y90L-4 |
| KCBMK-22 | 1.3 | 22 | G3"/4 | Φ15 | 940 | 1.45 | 5 | 44 | 1.5 | Y100L-6 | 67 |
| KCBMK-33.3 | 2 | 33.3 | 1420 | 2.2 | Y100L1-4 |
| KCBMK-36 | 2.2 | 37 | G"1 | Φ25 | 1400 | 0.33 | 3 | 41 | 1.1 | Y90L-6 | 64 |
| KCBMK-55 | 3.3 | 55 | | 1.5 | Y90L-4 |
| KCBMK-55 | 3.3 | 55 | G1 1"/2 | Φ38 | 1400 | 0.33 | 3 | 43 | 1.5 | Y100L-6 | 70 |
| KCBMK-83.3 | 5 | 83.3 | 2.2 | Y100L1-4 |
| KCBMY-135 | 8 | 135 | G2" | Φ50 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 | 135 |
| KCBMK-200 | 12 | 200 | 1440 | 4 | Y112M-4 |
| KCBMK-300 | 18 | 300 | G3" | Φ70 | 9600 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 | 175 |
| KCBMK-483.3 | 29 | 483.3 | G3" | Φ70 | 960 | 0.36 | 5.5 | 42 | 7.5 | Y132M2-4 | 213 |
| 11 | Y160L-4 |
| KCBMK-633 | 38 | 633 | G4" | Φ100 | 970 | 0.28 | 5 | 43 | 11 | Y160L-6 | 275 |
| KCBMK-960 | 58 | 960 | G4" | Φ100 | 1470 | 0.28 | 5 | 43 | 18.5 | Y180M-4 | 305 |
